| 適用行業 | 航空 |
|---|---|
| 工作臺面尺寸 | 740*470 |
| 工作臺行程（X*Y） | 400*320 |
| 最大切割厚度 | 320（mm） |
| 錐度 | 6 |
| 最大承重 | 400 |
| 主機重量 | 2000 |
| 主機裝箱尺寸 | 1680*1200*2300 |
| 最大加工速度 | 110（mm/min） |
| 最大加工電流 | 8（A） |
| 表面粗糙度 | 0.8（um） |
| 最大功耗 | 2.8 |
| 輸入電壓 | 380 |
| 電極絲直徑范圍 | 0.12-0.2 |
| 工作臺承受重量 | 400 |
| 機床導軌 | 臺灣 |
| 加工精度 | 0.0025 |
| 走絲速度 | 變頻調速 |
| 最大切割斜度/工件厚度 | 320 |
| 售后服務 | 3年 |
| 品牌 | 漢奇 |

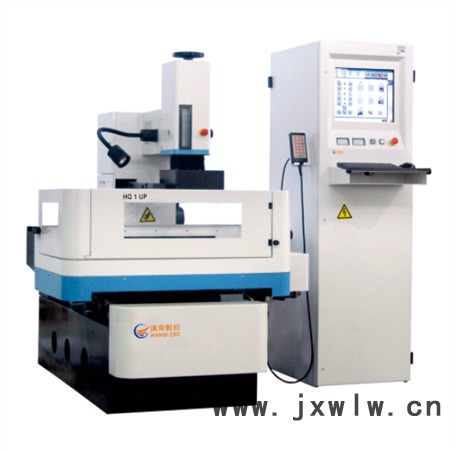

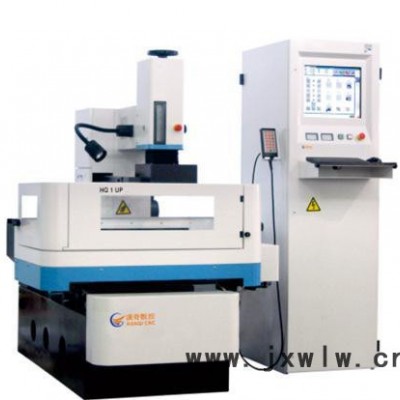

| 型號 | HQ1UP |

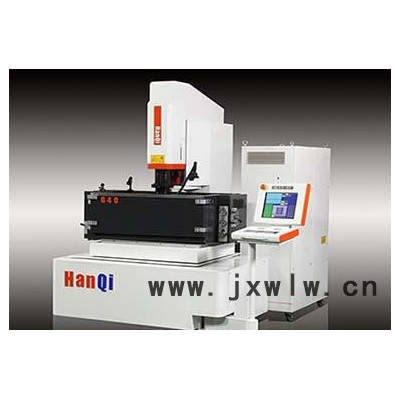

機床特點:
新穎的外觀設計
高剛性設計，精度保持性好 AC交流伺服驅動系統
大錐度加工
獨特恒張力機構
先進的脈沖電源，加工速度快
多次切割，**表面粗糙Ra≤1.0?m
豐富的拐角策略
Windows XP 操作系統，穩定可靠，圖標化設計易學易用 可內置 CAD/CAM(選件)，加工中可同時進行編程
主機結構:
床身采用大壁厚**鑄件，三點支撐。
U、V 軸采用十字滑臺型式，結構緊湊。
主機采用三維實體造型設計，經過受力分析和充分的實
際驗證，確保很高的剛性。
HQ 3 UP采用獨特的動立柱結構，即使在高負載下也能獲 得很高的精度。
大錐度：
精巧的U、V 軸結構，通過采用雙導絲嘴實現了大錐度加 工的多次切割，加工錐度可達±10° (H=80mm) 。
工作液箱:
帶有濾芯的過濾系統延長工作液使用壽命，切割質量提高，工作環境改善。
底部安裝了萬向輪，極大的方便移動。
| HQ 1 UP | ||
| 主機尺寸 | mm | 1225*1625*1730 |
| 電柜尺寸 * | mm | 685 x 935 x 1865 |
| 機床總重 (主機+電柜) | kg | 1810 |
| X、Y、Z 軸行程 | mm | 350 x 320 x 150 |
| U、V 軸行程 | mm | ±18 |
| **大加工錐度 (角度/厚度) | o/mm | ±10/80 |
| 電極絲直徑 | mm | 0.12 ~ 0.20 |
| **大工件尺寸 * | mm | 630 x 400 x 200 |
| **大工件重量 | kg | 300 |
| 工作臺尺寸 ** | mm | 650 x 420 |
| 工作液槽尺寸 * | mm | 960 x 640 x 120 |
| 過濾精度 | 10 | |
| 液箱容積 | l | 50 |
| **大切割效率 | mm2/min | 180 |
| **表面粗糙度 Ra | μm | ≤1.0 |
| 硬件配置 | 工業PC, 80G硬盤,標準PC鍵盤 | |
| 通訊接口 | USB, LAN, RS232 | |
| 控制軸數 | 四軸聯動 | |
| ISO代碼 | 采用G和M代碼生成直線—圓弧—錐度四軸加工程序 | |
| 界面語言 | 漢語、英語、葡萄牙語、西班牙語、俄語 | |
| 尺寸單位 | 公制、英制 | |
| 手動控制 | 標準配置 | |
| 標準電源 | 380V±10%，50/60HZ,2kVA | |
| 環境條件 | 15 ~ 30°C (溫度) / 40 ~ 80% (濕度) | |
| 主要選件 | CAD/CAM軟件 | |
