| 品牌 | 依德 |
|---|---|
| 型號 | YDHG-1400 |

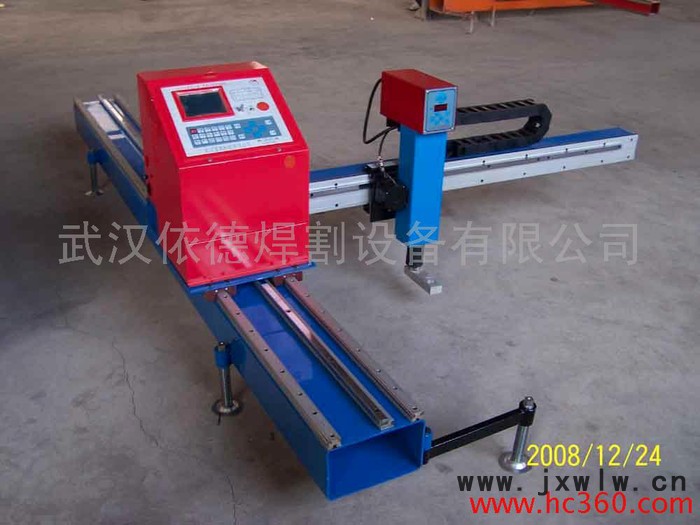

| 一、機 型YDHG-1400便攜式火焰切割機 |
| 二、基本配置 | |||||||
| 機械部分 | 1、主機規格 | 1400 | |||||
| 2、導軌長度 | 1500mm | ||||||
| 3、數控火焰單割炬 | 1套 | ||||||
| 4、自動點火 | 1套 | ||||||
| 5、縱向驅動方式 | 齒輪齒條 | ||||||
| 6、火焰切割氣體 | 氧**（或氧、丙烷） | ||||||
| 9、等離子 | 選配 | ||||||
| 電控部分 | 10、數控系統 | 武漢藍訊 | |||||
| 11、驅動系統/電機 | 步進電機 | ||||||
| 三、主要技術指標 | |||||||
| 切割范圍 | 1、有效切割寬度 | 1400mm | |||||
| 2、有效切割長度 | 1500mm | ||||||
| 切割指標 | 3、數控火焰切割厚度 | 6－80mm | |||||
| 4、穿孔切割厚度 | ≤80mm | ||||||
| 5、整機運行速度 | 0-3500mm/min | ||||||
| 6、設定速度誤差備注:縱向?qū)к壙梢园纯蛻粢笱娱L至3000-5000mm | ≤±5％ | ||||||
| 四、工作條件 | |||||||
| 1、電源電壓/頻率220V | 220v±10％/50Hz | ||||||
| 2、輸入功率 | 2KVA | ||||||
| 3、切割氧壓力 | 0.784-0.882 ＭPa | ||||||
| 4、預熱氧壓力 | 0.392 ＭPa | ||||||
| 5**壓力 | 0.049 ＭPa | ||||||
| 6、載流氣體壓力 | 0.784-0.882 ＭPa | ||||||
| 7**壓力 | 0.049 ＭPa | ||||||
| 8、環境溫度 | -5-50℃ | ||||||
| 9、相對濕度 | <90％無冷凝 | ||||||
| 10、周邊環境 | 室內.通風.無較大沖擊 | ||||||
| 整機綜合精度（以右綜合圖形為準） 邊長(四邊)1000mm x 1000mm劃線速度500-800mm/min | A BC D | ||||||
| 邊長（四邊） | ±0.5mm | ||||||
| 對角線誤差|AD-BC| | ±0.5mm | ||||||
| 回原點偏差 | ±0.2mm | ||||||
| 交點偏差 | ±0.5mm | ||||||
| 順逆直線偏差 | ±0.2mm | ||||||
