| 特點 | 白光、紫外光一鍵切換 |
|---|---|
| 直徑 | Φ2.8 Φ3.9 Φ6 |
| 類別 | UV內窺鏡 |
| 應用領域 | 精密鑄造、管道等無損檢測 |
| 像素 | 30萬/100萬 |
| 長度 | 1.5m/3.0m/5.0m/30m |
| 屏幕大小 | 3.5/5.7寸 |
| 產地 | 深圳 |
| 執行質量標準 | 國標 |
| 結構型式 | 手持式 |
| 品牌 | JEET |
| 型號 | UV紫外熒光探傷內窺鏡 |
| 加工定制 | 是 |
UV紫外熒光探傷內窺鏡
鑄件檢測是發現產品缺陷的重要手段，保證產品質量的關鍵工序。目前用于鑄件無損檢驗的方法很多，常用的是磁粉探傷、熒光探傷、超聲波探傷、射線探傷等。熒光探傷作為一種有效的質量（鑄件的安全性、可靠性和使用壽命）控制手段，是在鑄件表面涂上熒光液，熒光液在紫外線照射下具有強烈的熒光，可以快速、直觀、準確地檢測出鑄件表面存在的開口性鑄造缺陷。
熒光探傷應屬于液體滲透探傷，方法簡單、靈敏度高，可檢驗鑄件表層極細的裂紋和表面的缺陷?？蓹z驗磁性和非磁性金屬材料，也可以檢驗非金屬材料。
然而，雖然熒光探傷有這么多的優勢，但仍檢驗不了鑄件較深處的以及腔體內部的缺陷。
深圳杰泰科技有限公司的產品開發團隊針對熒光探傷存在的瓶頸，開發出基于紫外光/白光雙光源一體的JEET-TU紫外熒光探傷內窺鏡。
該產品僅有0.56Kg，非常輕巧。而且插入管的直徑僅有6mm，在6mm的插入管內高度集成了兩種光源，分別是400~700nm的正白光光源，以及365nm的紫外光光源。通過主機的一鍵切換，就可以實現兩種光源的切換。在全黑的環境下，白光可以用于尋找大致的缺陷所在，然后噴灑熒光劑。等熒光劑滲透之后，就可以切換為紫外光源進行探傷檢測了。使得探傷檢測更加的高效、準確！
深圳杰泰JEET TU紫外熒光探傷內窺鏡實拍散熱片裂紋
紫外熒光探傷內窺鏡主要應用行業于航空航天工業、精密鑄造與鍛造、機械制造、鐵路建筑、船舶、科研單位、石油、化工、壓力容器行業等。
?

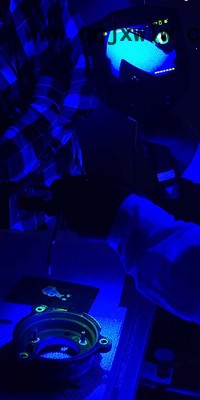

深圳杰泰JEET TU紫外熒光探傷內窺鏡實拍圖
TU紫外UV內窺鏡紫外光功率 發動機核心部件紫外熒光檢測 飛機發動機核心部件紫外熒光檢測
產品參數
| 管線 系統 | 探頭直徑 | Φ2.8 | Φ3.9 | Φ6 |
| 攝像頭像素 | 30萬像素 | 100萬像素 | ||
| 圖片/視頻分辨率 | 640×480 | 1280×720 | ||
| 景深 | 5 mm-50mm | 10mm-100mm/5 mm-50mm/50mm-∞ | ||
| 視場角 | 90°/120° | |||
| 光源 | 前置超亮陶瓷光源/后置光纖UV冷光源 | 后置光纖UV冷光源+白光光源 | ||
| 照度 | 22000+Lx可手動10級調節 | 1200uw/cm2 | ||
| 有效工作長度 | 1.5m/3.0m/5.0m/30m（其它長度可定制） | |||
| 持久使用裝置 | 插入管和手柄連接用42mm緩沖保護裝置 | |||
| 彎曲方向 | 360°全向彎曲 | |||
| 彎曲角度 | 最大190° | |||
| 探頭定位 | 帶阻尼自動定位、配緊固鎖定裝置 | |||
| 圖傳 | 無線傳輸圖像到手機、電腦等終端（選配） | |||
| 主機 系統 | 顯示器 | 5.1寸彩色I(xiàn)PS液晶顯示屏全視角、鍍膜保護、配遮光罩 | ||
| 顯示器分辨率 | 1280*960 | |||
| 放大功能 | 最大8倍放大 | |||
| 菜單語言選擇 | 中文，英文，俄文等八國語言可選 | |||
| 曝光抑制 | 5檔曝光抑制調節 | |||
| 白平衡 | 自動白平衡，不同場景下自動調節消除光斑，實現成像 | |||
| 圖像效果 | 負片、黑白、標準 | |||
| 探頭溫度顯示 | 探頭溫度顯示、高溫報警 | |||
| 防水、防塵等級 | 探頭、物鏡、管線能承受IP67防水 | |||
| 軟件功能 | 支持回看、圖像參數調節、翻轉、鏡像 | |||
| 整機結構 | 手持一體化主機 | |||
| 照片/錄像文件格式 | JPEG/MOV | |||
| 標尺 | 測量用模擬標尺，可實現對內部缺陷、物體尺寸做尺寸分析 | |||
| 數據接口 | HDMI視頻輸出接口、Micro USB端口、接口帶密封設置防塵防水濺 | |||
| 續航時間 | ≥8小時，內置電源可達8個小時 | |||
| 電池容量 | 雙組3.7V，3200mAh×2 | |||
| 充電 | DC5V，最大電流1A | |||
| 整機重量 | ≤0.8Kg | |||
| 兼容性 | 可自主更換/升級主機，兼容更換不同直徑的探頭 | |||
| 附件 | 標準配置 | 專用儀器箱1個、內窺鏡主機1臺、電池２節、讀卡器1個、32G儲存卡1個、充電裝置1個、數據線1條、使用說明書、合格證各1份 | ||
