| 產品別名 | 衛浴掛件拋光機 |
|---|---|
| 產品用途 | 適用于φ150mm×100mm以下的圓形工件的端面外圓拋光 |
| 類型 | 全新 |
| 產地 | 廣東 |
| 功率 | 4.2KW |
| 用途 | 適用于φ150mm×100mm以下的圓形工件的端面外圓拋光 |
| 適用行業 | 五金 |
| 品牌 | 偉生 |
| 加工定制 | 是 |

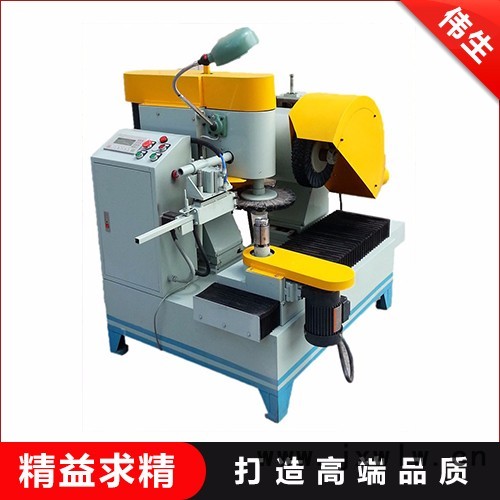

WH—PDW2-zg端面外圓拋光機
機床參數
1、 機床外形尺寸：1800×1260×1300mm
2、 電機功率：主電機4KW兩個 副電機:0.1KW
3、 設備重量: 400kg
4、 適用耗材： 千葉輪、尼龍輪、麻輪、布輪
5、 耗材規格： 千葉輪、尼龍輪、 麻輪、布輪：φ350mm以下
孔徑：φ38mm
6、 適用范圍：適用于φ150mm×100mm以下的圓形工件的端面外圓拋光
主要結構
1：機身部分：用于支承拋光輪組、防護罩及主電機安裝之用。
2：輪組部分：由電機帶動拋光輪軸，在軸端安裝麻輪或布輪， 也可安裝千葉輪、尼龍輪；拋光輪磨損后，可用立柱下的拖板進行調整補償。拋側面的磨頭可以設定停止或上下移動，拋平面的磨頭可以設定停止或左右移動。
3：護罩部分：防止拋光過程中飛濺物體飛出而傷人。
4：工作臺部分：在氣缸的作用下，將工件推入拋光輪下進行拋光，工件拋光完后將其送出，副電機帶動工件旋轉。
5: 電控部分：PLC控制，通過按鈕或腳踏開關控制整機的啟動和停止（設有自動和手動功能），拋光時間可由電箱中顯示屏上進行調整。
6: 夾具部分：夾緊或松開工件。通過氣缸拉動頂桿，使夾頭張開而夾緊工件，推動頂桿則使工件松開（或通過真空吸把工件吸住、松開）。
7：加蠟部分：安裝固體蠟，通過設定控制步進電機加蠟的數量和次數，通過氣缸使固體蠟上下移動以使固體蠟磨削均勻。
