| 產品別名 | 端面外圓拋光機械 |
|---|---|
| 產品用途 | 適用于φ150mm以下的圓形工件的端面外圓拋光 |
| 類型 | 全新 |
| 關鍵詞 | 拋光機 |
| 用途 | 適用于φ150mm以下的圓形工件的端面外圓拋光 |
| 適用行業 | 五金、衛浴 |
| 品牌 | 偉生 |

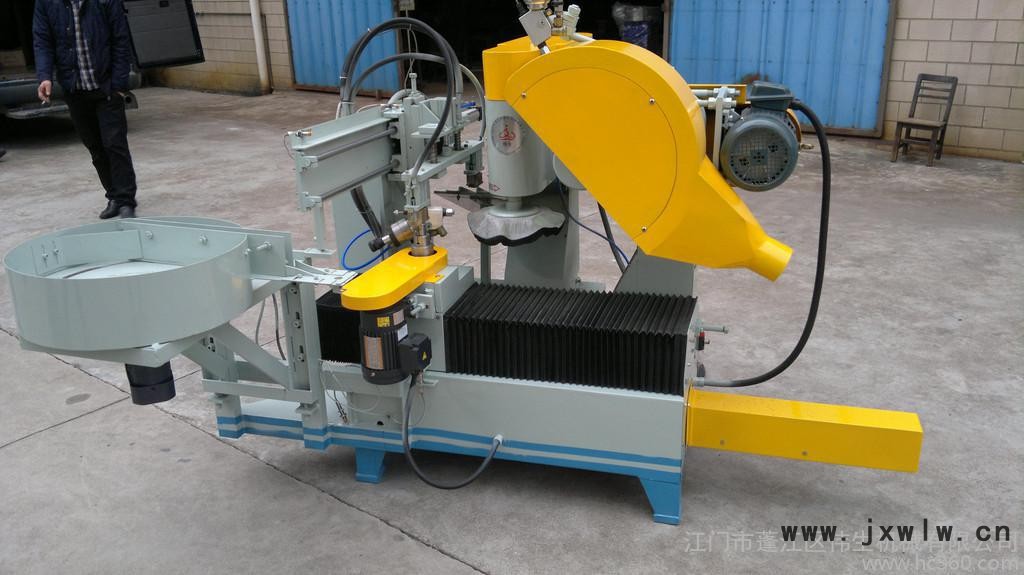

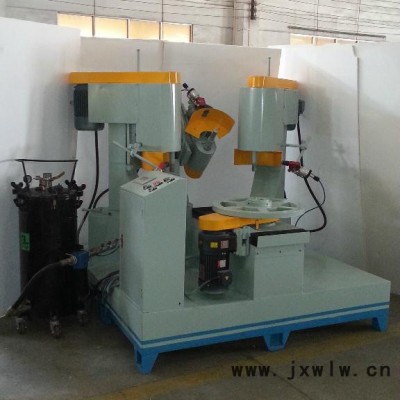

WH—PDW2-zp端面外圓拋光機，該機是大中批量的圓形、圓錐形產品的外表面拋光或砂光設備，如軸承類、杯類等產品。具有性能可靠、安全性高、效率高等特點。
機床規格及參數
1、 機床外形尺寸：1900×2100×1500mm
2、 電機功率：主電機2個2.2KW 副電機:0.2KW
3、 耗材規格： 千葉輪、尼龍輪、 麻輪、布輪：φ350mm以下
布輪孔徑：φ38mm （拋外圓)
4、 適用范圍：適用于φ150mm以下的圓形工件的端面外圓拋光
主要結構
1：機身部分：用于支承拋光輪組、防護罩及主電機安裝之用。
2：輪組部分：由電機帶動拋光輪軸，在軸兩端安裝麻輪或布輪， 也可安裝千葉輪、尼龍輪，松開螺絲可以把輪組部分傾斜至需要的角度。
3：護罩部分：防止拋光過程中飛濺物體飛出而傷人。
4：工作臺部分：副電機帶動工件旋轉，在氣缸的作用下，將工件推入拋光輪下進行拋光，工件拋光完后將其送出。
5: 電控部分：使用PLC控制系統通過按鈕控制整機的啟動和停止（設有自動和手動功能），拋光時間可由電箱中顯示屏上進行調整。
6: 夾具部分：夾緊或松開工件。壓縮空氣通過真空發生器把工件吸緊在夾具上，或把工件從夾具上吹出。
7: 補償部分：拋光輪磨損后，用扳手搖動拖板使拋光輪靠近工件。
8：自動裝夾部分：氣缸帶動一個機械手到轉盤的零件出口夾住零件，把零件送到夾具上；另一個機械手夾住已拋好零件，把零件送到出料口。
