| 產品別名 | 四頭端面外圓拋光機械 |
|---|---|
| 產品用途 | 適用于φ400×100mm以下的圓形工件的端面外圓拋光 |
| 類型 | 全新 |
| 關鍵詞 | 拋光機 |
| 產地 | 廣東 |
| 用途 | 適用于φ400×100mm以下的圓形工件的端面外圓拋光 |
| 適用行業 | 五金、衛浴 |
| 品牌 | 偉生 |
| 加工定制 | 是 |

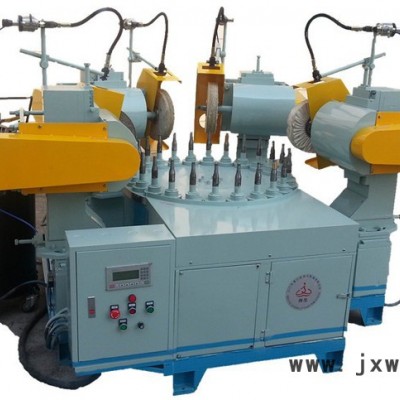

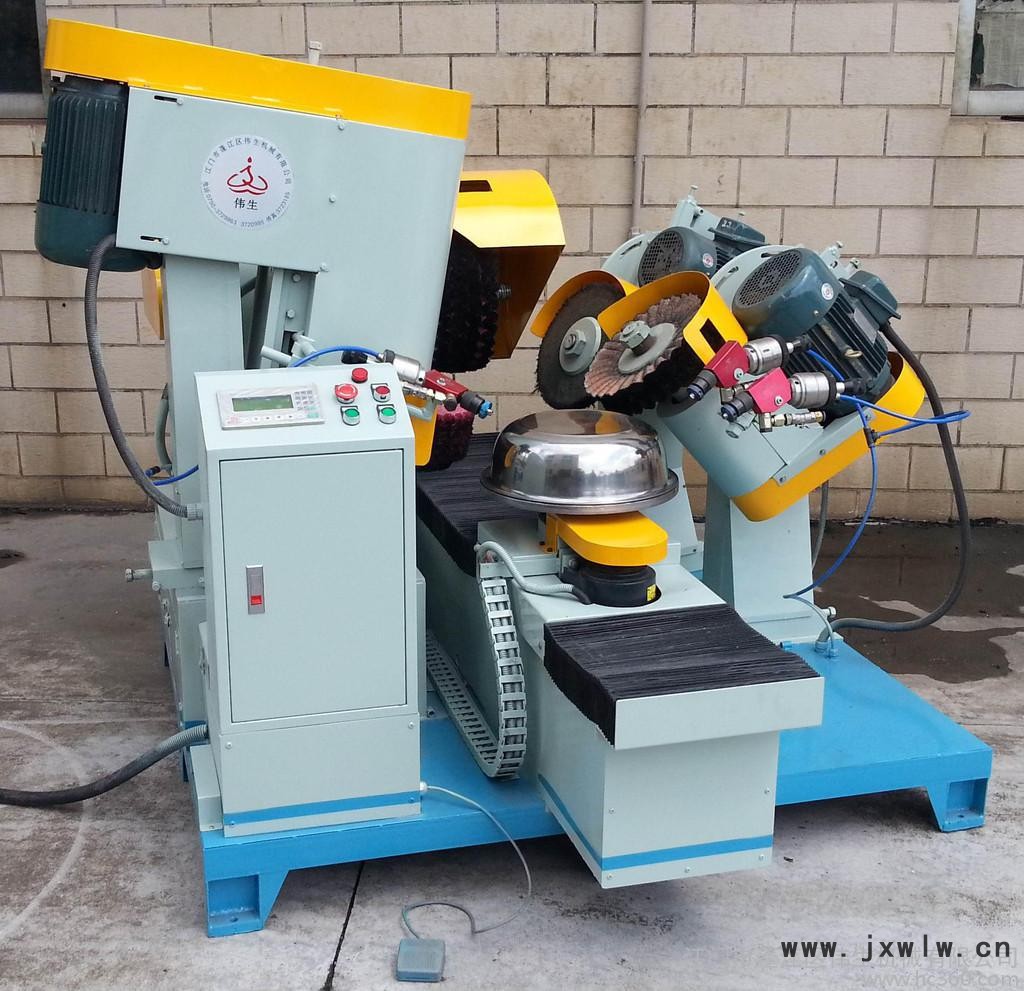

WH—PDW4-3P四頭端面外圓拋光機，該機是中小批量的圓形、圓錐形產品的外表面拋光或砂光設備，如盤類、杯類、手輪等產品。具有性能可靠、安全性高、效率高等特點。
參數
1、 機床外形尺寸：1950×2550×1650mm
2、 總功率： 15.4KW
3、 適用耗材： 千葉輪、尼龍輪、麻輪、布輪
4、 耗材規格： 千葉輪、尼龍輪、 麻輪、布輪：φ350mm以下
布輪孔徑：φ38mm
5、 適用范圍：適用于φ400×100mm以下的圓形工件的端面外圓拋光
主要結構
1：機身部分：用于支承拋光輪組、防護罩及主電機安裝之用。
2：輪組部分：由電機帶動拋光輪軸，在軸端安裝麻輪或布輪， 也可安裝千葉輪、尼龍輪。外圓拋光頭可以上下振動，端面拋光頭可以左右振動，R角拋光頭沒有振動。
3：調節部分：右邊拋光頭用于拋光直身或圓錐體時調節角度。
4：護罩部分：防止拋光過程中飛濺物體飛出而傷人。
5：工作臺部分：在氣缸的作用下，將工件推入拋光輪下進行拋光，工件拋光完后將其送出，副電機帶動工件旋轉。
6: 電控部分：通過按鈕控制整機的啟動和停止（設有自動和手動功能），拋光時間可在顯示屏上進行調整。
7: 夾具部分：夾緊或松開工件。通過氣缸拉動頂桿，使夾頭張開而夾緊工件，推動頂桿則使工件松開。
8: 噴蠟部分：壓縮空氣把蠟從蠟桶通過蠟槍噴出，間隔時間在顯示屏上進行調整。
