| 材質 | HT200-300 |
|---|---|
| 精度 | 1-3級 |
| 類型 | 鑄鐵平臺 |
| 用途 | 五金 |
| 品牌 | 精耐馳 |
| 型號 | 非標定做 |
| 加工定制 | 是 |
| 工作面硬度 | 高 |
| 起訂量 | 1 |
南豐鑄鐵平臺平板量具【質優價廉 質保一年】
我公司主要生產：花崗石平板（大理石平板）、檢驗平板、劃線平板、焊接平板、鉚焊平板、測量平板、鏜床工作臺（花崗石平臺，大理石平臺，檢驗平臺，劃線平臺，焊接平臺，鉚焊平臺，裝配平臺，測量平臺，鉗工平臺，鉚工平臺）及各種大型平板，機床工作臺，機床床身，機床床身鑄件，及大型龍門銑床，龍門銑床床身鑄件等。工量具類有：平直度檢測可調調板塞規，光滑塞規，環規，光滑環規，卡板，正弦規，機床檢驗棒，直棒，7：24檢驗棒，莫氏錐柄檢驗棒，圓柱角尺，錐度量規，莫氏量規，公制量規，7：24量規，等各種量具，量規，并訂做各種非標檢具等。并承接大型機床的鑄造及加工及非標量具的制做。

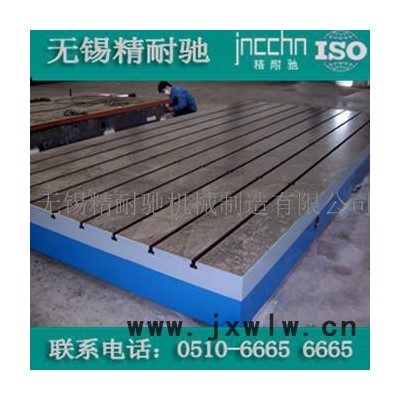

定做T型槽平臺 t型槽鑄鐵平臺1000 2000 鑄鐵T型槽平板 T型平板

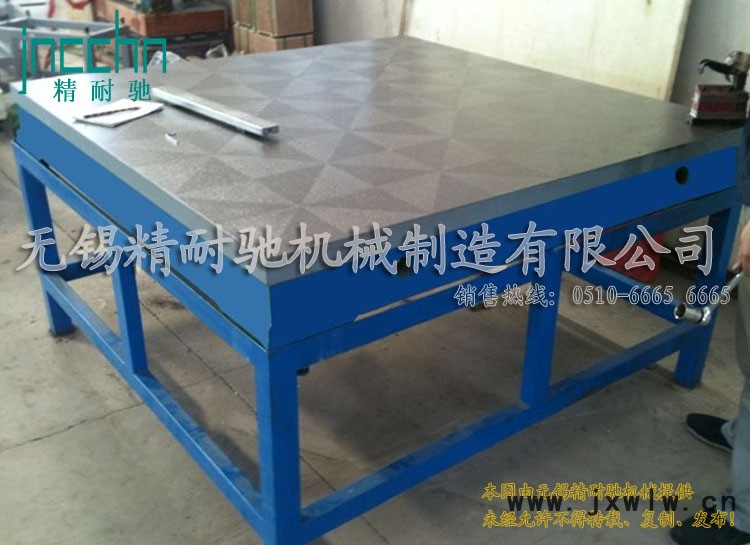

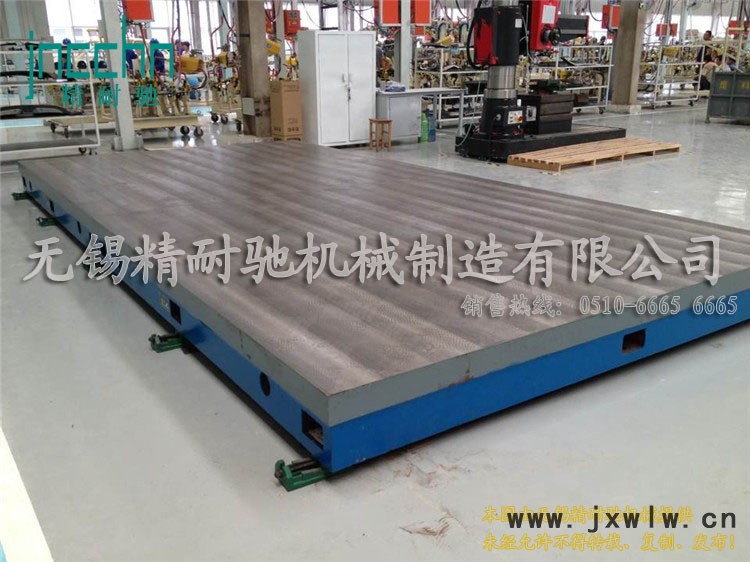

鑄鐵平板（鑄鐵平臺）的用途:鑄鐵平臺可以用于檢驗機械零件平面度,平行度,直線度等形位公差的測量基準,也可用于精密零件的劃線和測量,實驗,鉚焊,焊接,基礎,工作臺等,工作面采用刮研工藝,工作面可以設計圓孔,長方孔,方孔,T型槽,U型槽,V型槽.
鑄鐵平板材質:高強度鑄鐵HT200——300,經過兩次人工處理(人工退火600度——700度和自然時效2——3年)使用該產品的精度穩定,耐磨性能好.
鑄鐵平板的材質:HT200-300
鑄鐵平板按國家GB/T 22095-2008標準制造.鑄鐵平板精度等級有0,1,2,3,級及精刨,鑄鐵平板制成筋板式和箱體式,工作面有長方形,正方形或圓形.工作面采用刮削工藝,工作面上可加工V形,T形,U形槽和圓孔,長孔等.
鑄鐵平板（鑄鐵平臺)規格:(特殊規格可以按用戶要求設計生產)
A:100mm×200mm-------------400mm×400mm(本規格適用于研磨壓砂平板)精度為0級,1級,2級.
B:400mm×600mm-------------1500mm×2500mm(本規格適用于人工刮研平板)精度為1級,2級,3級.
C:1500mm×3000mm----------2000mm×3000mm(本規格適用于人工刮研平板)精度為2級,3級,精刨.
D:2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨.
鑄鐵平臺（平板）規格精度表：（特殊規格需定做）
規格（長×寬） | 精度等級 | |||
0級 | 1級 | 2級 | 3級 | |
平面度公差 | ||||
200×200 | 5 | 10 | 20.5 |
|
200×300 | 5.5 | 11 | 22 |
|
300×300 | 5.5 | 11 | 22 |
|
300×400 | 6 | 12 | 24 |
|
400×400 | 6.5 | 12.5 | 25 |
|
400×500 | 6.5 | 13 | 26 | 66 |
400×600 | 7 | 14 | 27.5 | 70 |
500×500 | 6.8 | 14 | 28 | 68 |
500×600 | 7 | 14.2 | 28.5 | 71 |
500×800 | 8 | 15.5 | 31 | 78 |
600×800 | 8 | 16 | 32 | 80 |
600×900 | 8.3 | 16.5 | 33 | 83 |
1000×750 | 9 | 18 | 36 | 90 |
1000×1000 |
| 20 | 40 | 97 |
1000×1200 |
| 20.5 | 41 | 103 |
1000×1500 |
| 22 | 45 | 112 |
1000×2000 |
| 26 | 52 | 130 |
1500×2000 |
| 28 | 56 | 140 |
1500×3000 |
|
| 70 | 174 |
2000×3000 |
|
| 74 | 184 |
2000×4000 |
|
| 88 | 219 |
無錫精耐馳www.jncchn.com鑄鐵平臺
T型槽平臺用途：主要用來固定基礎平臺/基礎平板適用于各種裝配、焊接、檢驗工作，精度測量用的基準平面，用于機床機械裝配、檢驗測量基準，檢查零件的尺寸焊接平板（焊接平臺）用途：用來進行工件的焊接工藝。精 度或行為偏檢驗工作臺用途：用快速鎖緊銷：其特征在于：所述拉桿的下部是圓臺體，所述圓臺體與設置在鎖緊體圓孔內的鋼珠接觸，在所述拉桿中上部套有彈簧，彈簧一端頂在所述拉桿的圓臺體的上頂面上，另一端頂在所述鎖緊體內壁上。于檢驗機械零件平面度,平行度,直線度等形位公差的測量基準,也可用于精密零件的劃線和測量,實驗,鉚焊,焊接劃線平板/劃線平臺用于機械、發動機的動力實驗、設備調試，具有較好的平面穩定性和韌性，劃線平臺表面帶有T型槽，可以用來固定 實驗設備。,基礎,工作臺等。差，并作精密裝配、焊接、劃線，在機械制造中也是不可缺少的基本工具焊接平板（焊接平臺）用途：用來進行工件的焊接工藝。。工件，是鉗工V型架分為：大理石V型架、花崗石（大理石）V型架、鋼件V型架，主要用于V型鐵主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。工人用來調試設備，裝配設備，維修設備的基礎工作平臺。
