| 測量范圍 | 0.0-10000mm |
|---|---|
| 測量精度 | 0.1 |
| 尺寸 | 1500 |
| 分辨率 | 0.1 |
| 重量 | 120 |
| 品牌 | 程煤 |
| 型號 | TSY |
鋼軌超聲波探傷儀技術參數
探測通道（其中校對通道1個）：8個；
工作頻率：2MHz；
重復探測頻率：400Hz；
探測范圍：0～200mm?適于43kg/m和50kg/m鋼軌?0～250mm?適于60kg/m和75kg/m鋼軌；
動態范圍：≥20dB(抑制小)，2～6dB(抑制大)；
水平線性誤差：≤2%；
重直線性誤差：≤15%；
增益控制范圍：80dB；
衰減器誤差：每12dB不大于1dB；
工作電壓：DC18V～22V；
功??耗：≤10W；
工作溫度：－400C～500C；
耦合劑容量：20L；
重???量：28Kg；
整機外形尺寸：長×高×寬=750×800×350mm；
儀器主機尺寸：長×高×寬=340×230×150mm。
產品介紹：

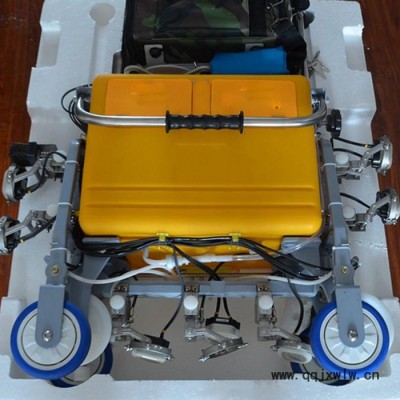

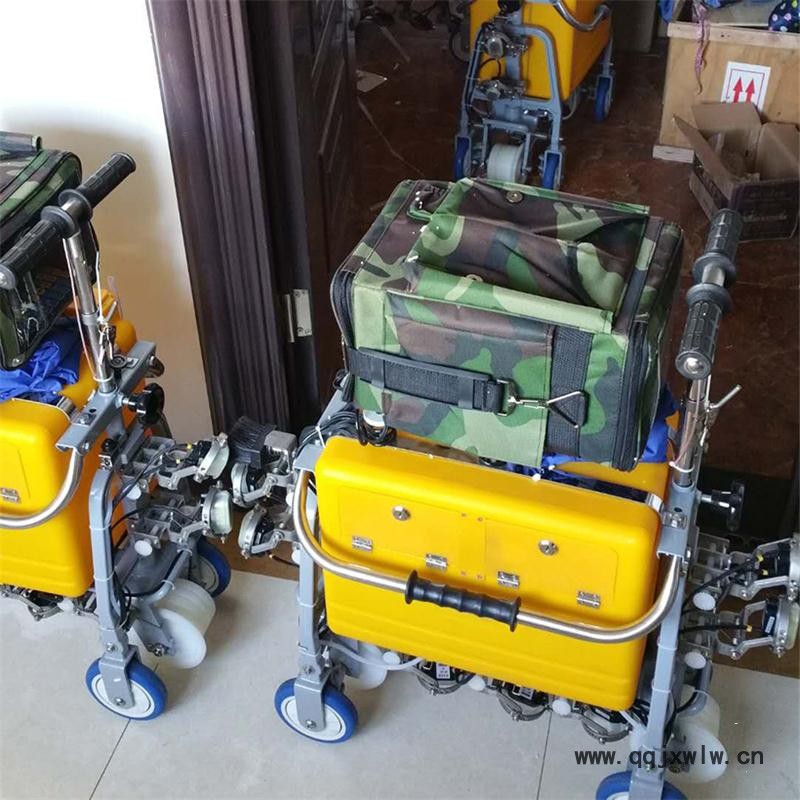

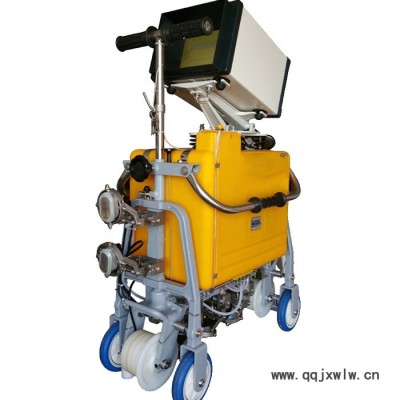

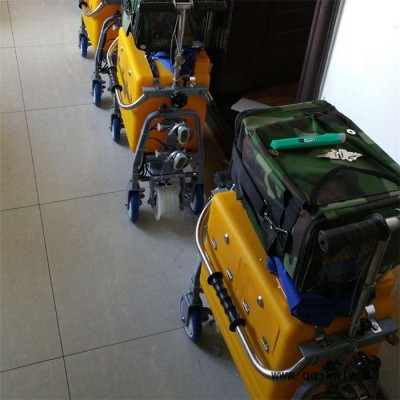

GCT-8C鋼軌探傷儀是CM05中科儀推出的一款手推車式數字鋼軌超聲波探傷儀（鋼軌探傷小車），該儀器具有一個主機，超聲波探頭，盛耦合劑的水箱，以上3部分安裝到探 傷手推車上，適于探測國產和進口的43kg/m～75kg/m鋼軌母材中存在的各種缺陷，主要用在地鐵鋼軌，鐵路鋼軌安全防范檢測，技術條件滿足TB /T2340-2012《鋼軌超聲波探傷儀》標準。通過原鐵道部TBT/2340-2012認證。探頭符合具有《鐵路專用計量器具新產品技術認證管理規 則》及相關技術條件的要求，并具有認證書。
GCT-8C升級版鋼軌探傷儀可選配無線數據傳輸系統。系統工作時，儀器通過WIFI網絡先將探傷數據傳輸?shù)绞殖謾C(jī)上，再由手持機通過中國聯通WCDMA的3G網絡將數據傳輸?shù)竭h(yuǎn)程服務器上，管理者或探傷數據分析員可以通過遠程服務器對現場作業進行監控，并可將探傷數據下載下來進行分析。
