| 材質 | 鑄鐵 |
|---|---|
| 工作形式 | 壓縮 |
| 規格 | SWG-1A |
| 類型 | 依靠油壓進行冷彎作業 |
| 重量 | 150 |
| 是否標準件 | 標準件 |
| 是否庫存 | 否 |
| 適用機械 | 工程機械 |
| 品牌 | 程煤 |
| 型號 | 電動液壓彎管機 |
SWG系列手動液壓彎管機技術參數：
SWG-1A、SWG-2A、SWG-3B、SWG-4D、SWG-5D手動液壓彎管機，是一種依靠油壓進行冷彎作業的液壓工具，具有設計先進合理、結構緊湊、操作簡單、維修方便等特點。為建筑、化工、水暖、石油、煤等單位提供了的彎管工具。
SWG手動液壓彎管機（是液壓彎管機的一種）
若需要大壁厚，大管徑的請選擇WYQ電動液壓彎管機(22-159mm)
若需要手動、電動一體的彎管機，請選擇SDW手、電兩用彎管機(22-114mm)
若需要小壁厚，小管徑的請選擇SWG-22B手動彎管機(8-22mm)
或SWG-25手動彎管機(10-25mm)
（1） 參照電動油泵使用說明書。
（2） 先將工作油缸旋入方檔塊的內螺紋，使油缸后端裝在支架上的車輪向下。
（3） 根據所彎管子的外徑選擇模頭，套在柱塞上，將兩只輥軸所對應槽向著模頭，然后放入相應尺寸的花板孔中，再將上花板蓋上，將所彎管子插入槽中，再將高壓油管端部的快速接頭活動部份向后拉并套在工作油缸的接頭上，將電動油泵上的放油螺釘旋緊，即可彎管。彎管完畢，放松放油螺釘，柱塞即自動復位。 電動液壓彎管機注意事項：
（1） 參照電動油泵使用說明書。
（2） 在有載荷時切忌將快速接頭卸下。
（3） 本機具是用油為介質，必須做好油及本機具的清潔保養工作，以免淤塞或漏油，影響使用效果。
電動液壓彎管機產品參數：
| 型號 | DWG-2A | DWG-3B | DWG-4D |
| 壓力(MPA) | 44 | 59 | 62 |
| 工作行程(MM) | 250 | 320 | 420 |
| 彎管角度 | π/2≤α＜π | π/2≤α＜π | π/2≤α＜π |
| 曲率半徑 | 4D | 4D | 4D |
| 管子外徑（直徑φ） | 21.3×2.75 26.7×2.7533.5×3.25 | 21.3×2.75 26.7×2.75 33.5×3.25 | 21.3×2.75 26.7×2.7533.5×3.25 |
| 整機重量(KG) | 82 | 150 | 207 |
| 外形尺寸(MM) | 76×38×58 | 96×45×54 | 122×44×45 |
彎管機的用途：適用一般水管、導線管、瓦斯管、厚鋼管等，角度彎曲大于90度。液壓彎管機主要用于電力施工，公鐵路建設，鍋爐、橋梁、船舶、家具，裝潢等方面的管道鋪設及修造，具有功能多、結構合理、操作簡單、移動方便、安裝快速等優點。
液壓部分用快慢手搖泵并設置超負荷卸荷機構及濾油器,手動液壓彎管機具有結構合理,重量輕、體積小、使用壽命長的特點,為建筑、化工、水暖、石油、 煤等部門的手動彎管工具
電動液壓彎管機使用方法:
1.將電動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。
2.根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，“z大規格z外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。
3.放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。
裝箱：共2件 木箱包裝（1箱電動泵部分 1箱分體彎管機部分）
液壓彎管機，主要用于電力施工，公鐵路建設，鍋爐、橋梁、船舶、家俱，裝潢等方面的管道鋪設及修造，具有功能多、結構合理、操作簡單、移動方便、安裝快速等優點。
操作中規則1、機床開動時注意人體不得進入轉臂旋轉掃過的范圍。
2、機床工作時，所有人員禁止進入轉臂及管件掃過的空間范圍！
3、機床液壓系統采用YA-N32普通液壓油（原牌號20號），正常情況下每年更換一次，濾油器必須同時清洗。
4、調整機床（模具）時，應由調整者自已按動按鈕進行調整。絕不可一人在機床上調整，另一人在控制柜上操作。
5、調整機床或開空車時應卸下芯桿。
6、液壓系統壓力不可大于14Mpa。
7、手動調整側推油缸速度時轉臂應旋轉至≥900時進行調整，調整速度為轉臂轉動彎管模具邊緣的線速度同步，禁止在手動狀態下側推推進速度大于旋轉模具邊緣的線速度。
8、一般機器使用一段時間后應檢查鏈條的漲緊程度，保持上下鏈條松緊一致。
9、自動操作時在有芯彎曲模式中，彎臂返回前，操作人員必須保證芯頭在管子里面，或確保芯軸在彎臂返回時沒有阻擋現象，否則，芯頭或芯桿有可能被折彎或折斷。
電動液壓彎管機是一種新型的彎管等多用工具。它具有結構合理，操作方便，使用 ，裝卸快速，一機多用等優點。彎曲圓弧光滑、清晰、變形小。使用方便，便于攜帶。
電動液壓彎管機適用于工廠、倉庫、碼頭、建筑、鐵路、汽車等按裝管道和修理。它除了具有彎管功能外。還能卸下彎管部件(油缸)作為分離式液壓起頂機使用。
電動液壓彎管機參數：
型號 DWG-2A
壓力(MPa) 44
工作行程 250
彎管角度 π/2≤α＜π
曲率半徑 4D
管子外徑 （直徑φ）
壁厚 21.3×2.75,27.7×2.75
33.5×3.25,42 ×3.25
48×3.5,70×3.5
整機重量 82
外形尺寸( ) 77×38×58

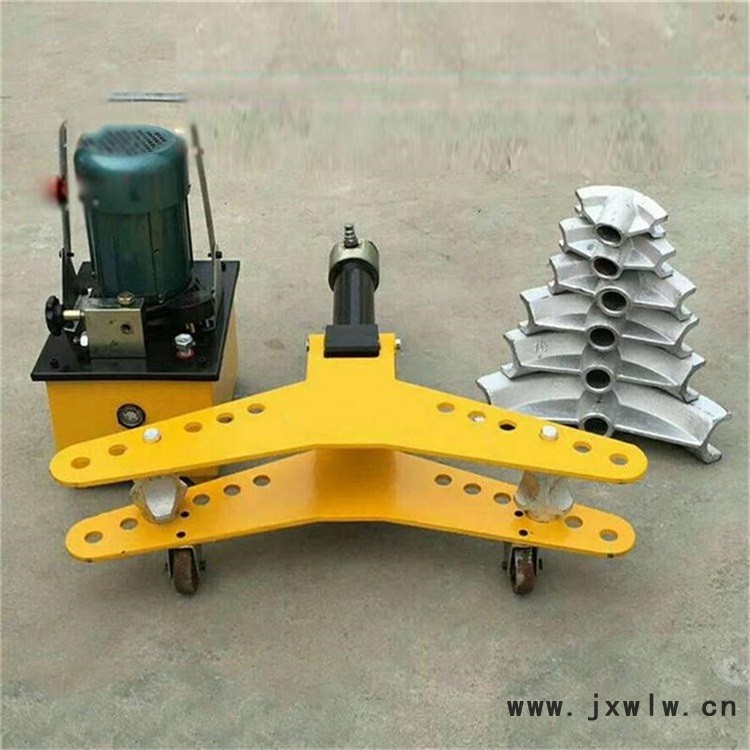

電動液壓彎管機結構及工作原理
1.電動油泵2.高壓油管3.快速接頭4.工作油缸5.柱塞7.彎管部件[包括上花板、下花板、模頭、輥軸組成。由電動油泵輸出的高壓油，經高壓油管送入工作油缸內，高壓油推動工作油缸內柱塞，產生推力，通過彎管部件彎曲管子 。
彎管機的用途：適用一般水管、導線管、瓦斯管、厚鋼管等，角度彎曲大于90度。液壓彎管機主要用于電力施工，公鐵路建設，鍋爐、橋梁、船舶、家具，裝潢等方面的管道鋪設及修造，具有功能多、結構合理、操作簡單、移動方便、安裝快速等優點。
液壓部分用快慢手搖泵并設置超負荷卸荷機構及濾油器,手動液壓彎管機具有結構合理,重量輕、體積小、使用壽命長的特點,為建筑、化工、水暖、石油、 煤炭等部門的手動彎管工具
電動液壓彎管機使用方法:
1.將電動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。
2.根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，大規格外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。
3.放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。
裝箱：共2件 木箱包裝（1箱電動泵部分 1箱分體彎管機部分）
