| 別名 | 高頻熱熔焊機 |
|---|---|
| 電流 | 直流 |
| 動力類型 | 電磁 |
| 控制方式 | 自動 |
| 類別 | 高頻熱熔焊機 |
| 頻段 | 高頻 |
| 頻率 | 50HZ |
| 驅動形式 | 電動 |
| 輸出功率 | 4000W |
| 輸入電壓 | 220V |
| 用途 | 焊機 |
| 重量 | 7kg |
| 作用對象 | 防水板 |
| 作用原理 | 逆變 |
| 焊接原理 | 熱熔焊 |
| 升降控制 | 電動 |
| 品牌 | 程煤工礦 |
| 型號 | 457568 |

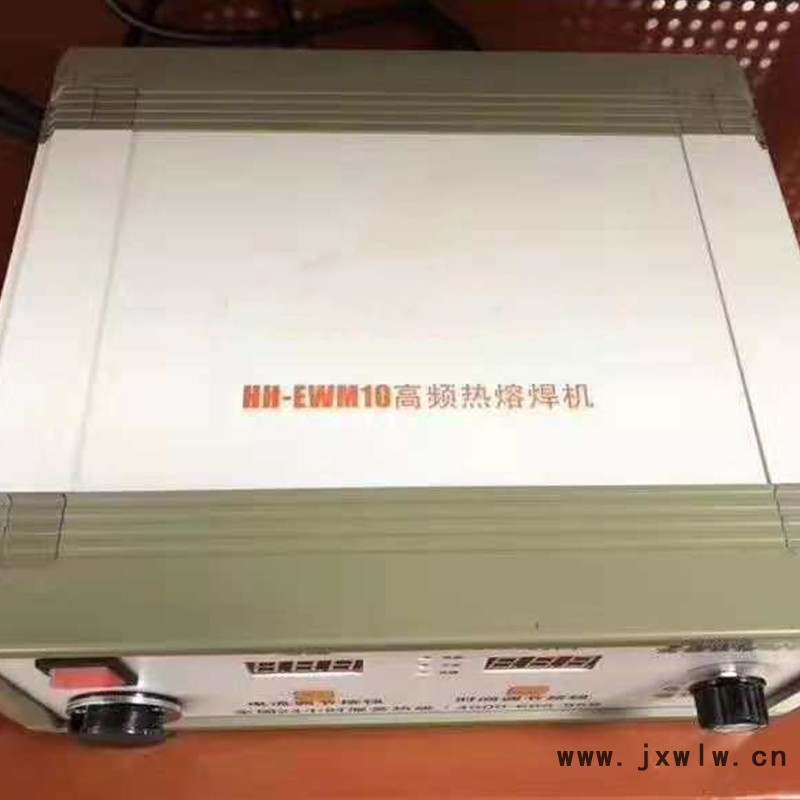

濟寧程煤工礦設備

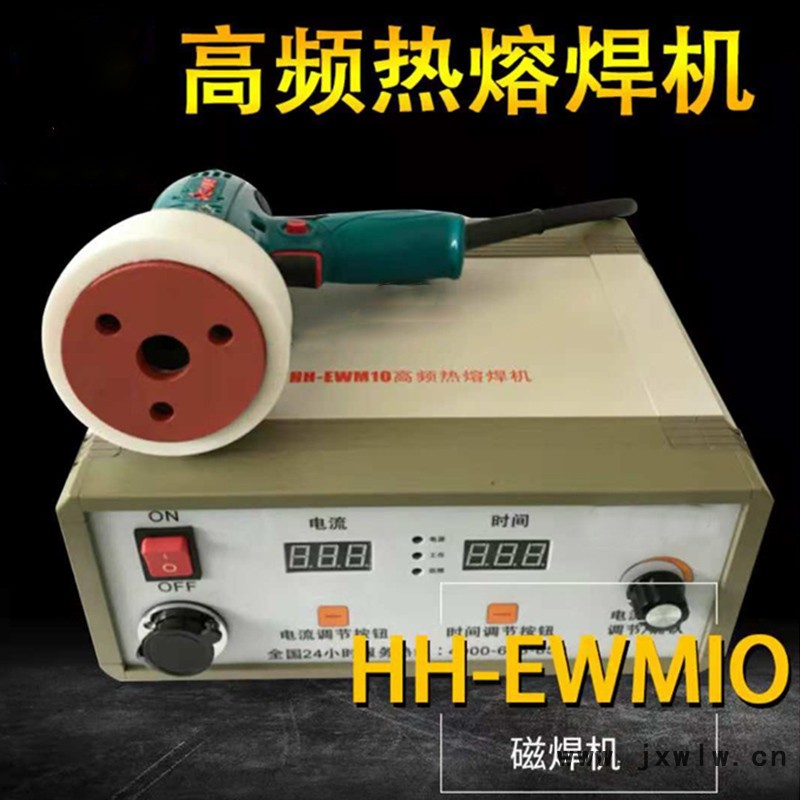

高頻熱熔焊機用于防水板和熱熔墊片感應加熱焊接，是當今先進的焊接防水板的技術。通過感較好的一種加熱焊接設備，無論是對提高產品檔次、防止自然吸潮、延長保質期限、加強防偽性能以及焊接速度和焊接質量都有明顯的提高。
一、工作原理
本機采用電磁感應加熱原理，通過非接觸感應加熱，使感應墊片瞬間產生熱量熔化，牢牢地粘貼在被防水板上，以達到焊接之目的。
二、性能特點

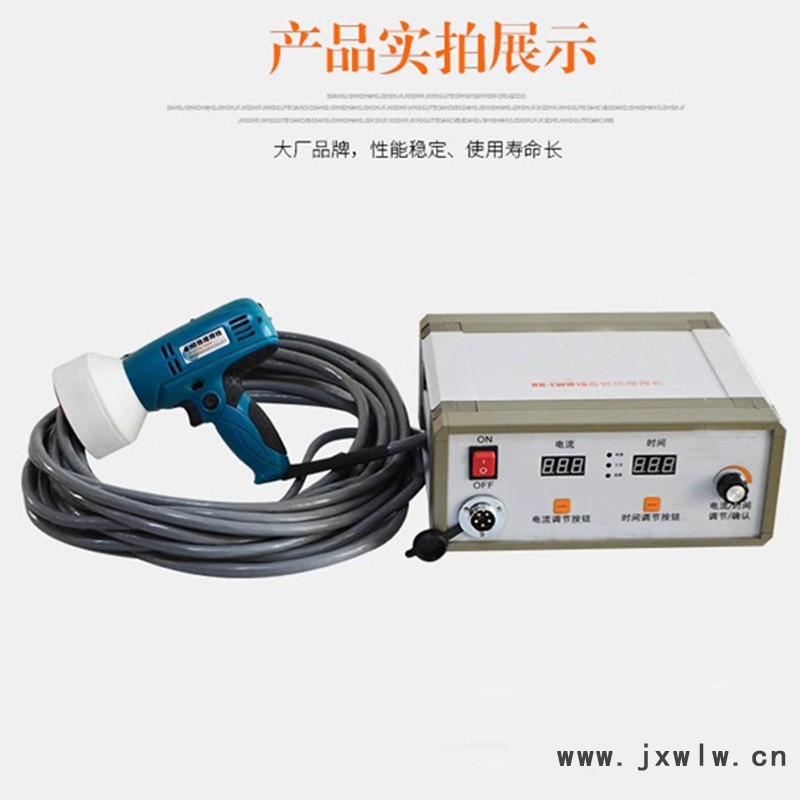

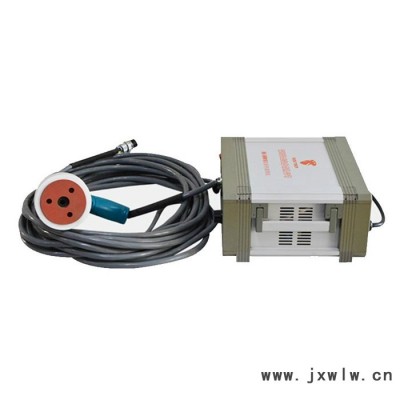

本機采用手持感應頭作移動焊接作業，進行了加大的改進，并增加了過流、過熱保護電路，觸摸面板使操作更方便、更簡單，產品穩定性、使用壽命有較大的提高。
三、主要技術參數
1、額定電壓：AC 220V（不允許在高于250V或低于160V時使用）
2、輸出功率：4000W可調
3、工作頻率：50Hz（±20%）
4、靜態功耗：≤0.1A4
5、Z大允許電源電流：＜4A（500C 7A）
6、工作環境溫度：25-45（℃）
7、相對空氣濕度：≤95℃
8、相對海拔高度：≤3000m
9、焊接直徑：φ20-φ90（mm）
10、適用膜材：專用感應墊片、鐵鋁網感應墊片
11、外形尺寸：V（mm）
12、外殼防護等級：IP21
13、安全標準：GB115578-1996
14、重量：7Kg
四、操作說明

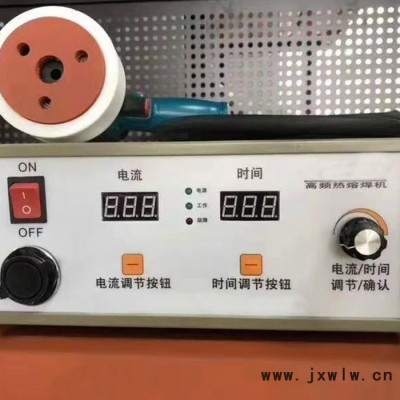

將本機在工作臺上放穩，接通電源（220V，插座能承受10A以上電流）打開電源開關，此時控制面板上焊接電流、焊接時間數碼管亮，此時顯示的電流數值為當前輸出焊接電流值。
此時操作人員應根據被封物的要求，調整焊接時間和焊接電流值試焊操作。
調整電流值和時間時，先選擇功能按鍵，再旋動調節旋鈕，根據指示增大或減小數值，Z后按下確定鍵以保存數值。
被焊物應基本上對準感應頭中心，偏差不得超過1/3直徑。根據被焊物直徑調整封口時間試焊，把已上感應墊片放在感應頭下，按感應頭上端的按鈕，此時面板上熱封時間呈倒計時變化，特回復至調定值時，焊接完成。
如看似封牢，但用手輕拉防水板即掉可能是熱封時間不夠或防水板的材質不一致，調整熱封時間或更換不同材質的感應膜。
如防水板發皺，熔化明顯，說明熱封時間過長，適當減短熱封時間。
直至完全符合要求后，開始正常封口，如輸入電壓沒有變化，請不要再調整時間。
本機機箱帶高壓電，非專業人員不得隨意打開機箱后蓋，以防觸電，發生安全事故。
開箱后應檢查外殼有否明顯的碰撞痕跡。根據裝箱清單，核對有關技術文件和隨機附件是否安全，如有差錯，請?jiān)?天內與當?shù)亟?jīng)銷商聯系。
本機質量保修期即從購機即日起為12個月。本公司長期有償提供修理和易損件。零配件供應服務。
五、使用注意事項
1、本機使用過程中，操作人員要經常注意感應頭的溫升情況，如手感過熱燙手（80℃）時應停止焊接操作，使感應頭自然冷卻或用電扇對準感應板強制快速冷卻，使感應頭溫度下降至室溫（25℃）時再開始焊接操作，以免感應板的溫度過高而損壞。
2、本機在焊接工作時，應根據被封物口徑的大小，不同的材料，選擇相應的封口物與感應頭之間的間隔距離和加熱時間，以盡可能均衡。降低焊接電源。延長設備使用壽命。
3、當輸入電源電壓高于250V或低于160V時（面板電壓顯示屏中顯示值）應停止焊接操作，待電源電壓恢復正常后或者加裝自動穩壓器，再進行焊接。
4、過流保護功能啟動，感應工作無效，此時應適當增加感應頭與被封物之間的間隔距離，以降低電流。
5、當面板上過熱警告黃燈亮?xí)r，表示機內主要元器件溫度過高，熱保護功能啟動，感應輸出自動停止，待溫度下降（不要關閉整機電源），黃色指示燈熄滅后，才可開始焊接工作。
6、本機不適宜對封口直徑小于20mm和大于100mm的物體進行焊接作業。
7、本機在使用過程中應保持良好的通風環境，不能堵塞機箱的各通風口。
8、在焊接作業時，被封物的中心應對準感應頭的中心位置，以保證封口質量。
警告：本機是屬簡易感應設備，感應頭的冷卻性能較差。不得長時間連續使用，為延長設備使用壽命，保證設備的正常工作，工作時應注意如下事項：
一、操作中感應手柄手感燙手時（不準帶手套操作），應停止感應工作，不要關閉電源，讓設備內置的風機開著使用其冷卻。待設備溫度回落到常溫時再繼續工作。
二、應經常查看感應頭使用膠木板的顏色，如發現燒焦變色嚴重時，請旋開感應定位蓋查看，感應線圈是否有絕緣漆碳、脫落，有此現象應及時更換感應頭或感應線圈，以免繼續使用損壞主機。
注：購買配件時請注明感應機型號。
