| 產地 | 山東 |
|---|---|
| 電流 | 交流 |
| 動力形式 | 等離子 |
| 控制方式 | 數控 |
| 類型 | 等離子切割機 |
| 頻段 | 高頻 |
| 頻率 | 50 |
| 驅動形式 | 自動 |
| 售后服務 | 一年保修 |
| 輸出電流調節范圍 | 20 |
| 輸入電壓 | 380V |
| 外殼防護等級 | IP65 |
| 外形尺寸 | 2200 |
| 效率 | 10 |
| 用途 | 金屬切割 |
| 執行標準 | 國標 |
| 作用對象 | 金屬 |
| 作用原理 | 逆變 |
| 品牌 | 程煤 |
| 型號 | 臺式管板切割機 |
| 加工定制 | 是 |
| 切割厚度 | 0.3-15mm |
| 額定輸入電源容量 | 20 |
鋼圓管相貫線節點（弧口）在鋼結構中的應用非常廣泛，但切割方式大部份還停留在紙樣展開、手工切割的水平。手工切割出來的工件尺寸誤差過大需后期修磨，并且效率低、人工費用高，焊縫質量差。CM05
主要結構特點：

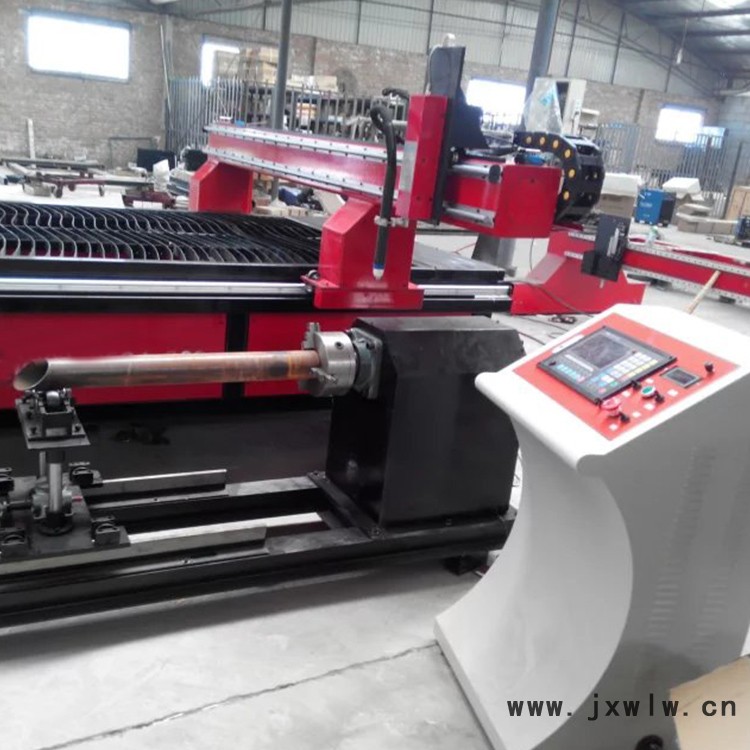

該設備主要由機臂系統、調高系統、驅動裝置、滾輪架、支撐裝置、導軌、氣路系統、控制柜、操作臺等部分組成。 標配火焰氧-燃?xì)馇懈钕到y(tǒng)兩套，可以切割低碳鋼管；同時也可根據用戶的要求配置等離子切割電源，可切割碳鋼、不銹鋼管、有色金屬管和薄壁管等。
● 采用控制操作盤對鋼管定長切割控制；
● 定長數字輸入、定長屏幕顯示；
● 切割割炬上下移動軸、縱向左右移動軸、工件旋轉軸?？v向左右移動軸可采用伺服驅動控制系統進行控制，以保證較為定位；
●在管子切斷的同時，可切割管子坡口；
●設有安全防碰撞保護裝置及限位開關；
●控制箱處設有緊急停車開關；
●機器的支撐臺和運行導軌之間安裝了防塵隔板；
●進口機油潤滑處理；
●氣、電傳輸采用拖鏈傳送裝置。
1能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。
2.能在支管端部切割圓柱相貫線頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
3.能在圓管端部切割斜截斷面。
4.能在圓管上切割焊接彎頭，“蝦米節”兩端斜截斷面。
5.能切割與環形主管相交的支管相貫線端頭。
7.能在圓管上切割方孔、腰型孔、及任意圖案。
7.能進行鋼管截斷。
8.割炬的調高方式具有手動、電動機自動三種方式可選擇，在自動時，割炬會隨鋼板的高低自動調整確保切割質量。
