| 產地 | 山東 |
|---|---|
| 電流 | 交流 |
| 動力形式 | 等離子 |
| 控制方式 | 數控 |
| 類型 | 等離子切割機 |
| 頻段 | 高頻 |
| 頻率 | 50 |
| 驅動形式 | 自動 |
| 售后服務 | 一年保修 |
| 輸出電流調節范圍 | 20 |
| 輸入電壓 | 380V |
| 外殼防護等級 | IP65 |
| 外形尺寸 | 2200 |
| 效率 | 10 |
| 用途 | 金屬切割 |
| 執行標準 | 國標 |
| 作用對象 | 金屬 |
| 作用原理 | 逆變 |
| 品牌 | 程煤 |
| 型號 | 方管切割機 |
| 加工定制 | 是 |
| 切割厚度 | 15mm |
| 額定輸入電源容量 | 20 |

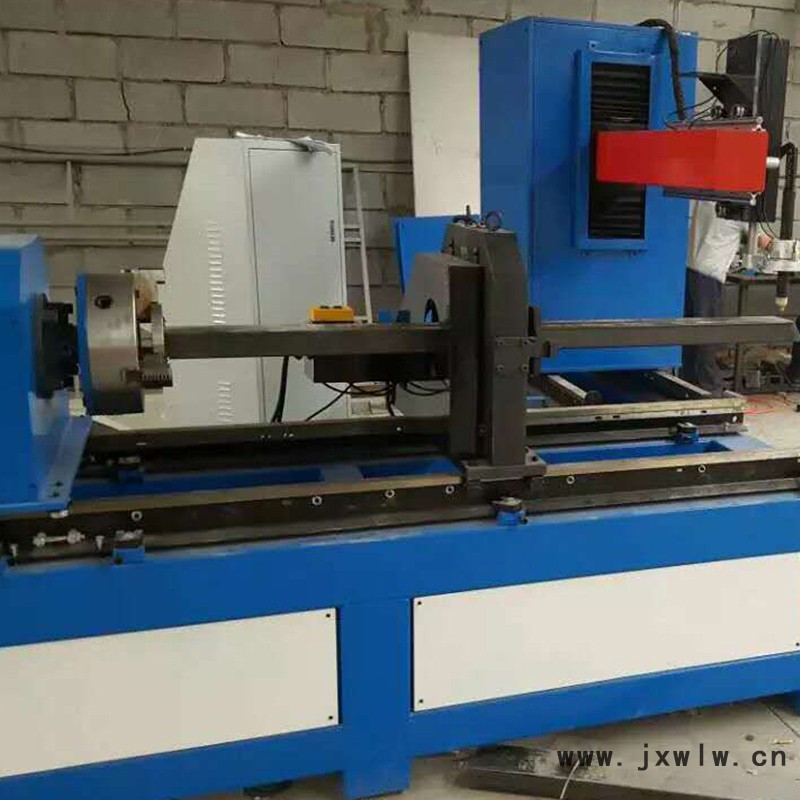

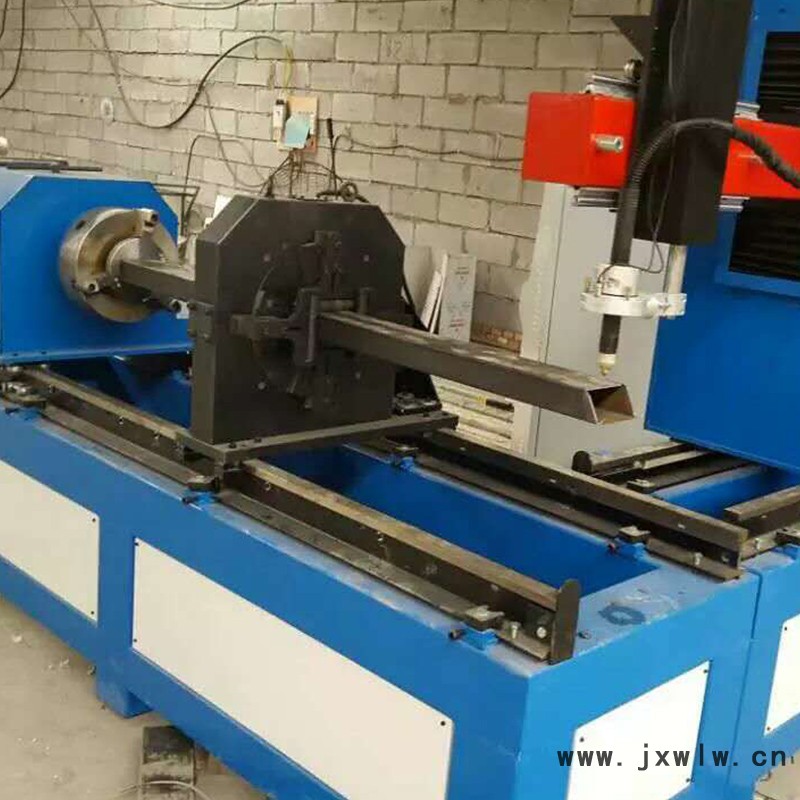

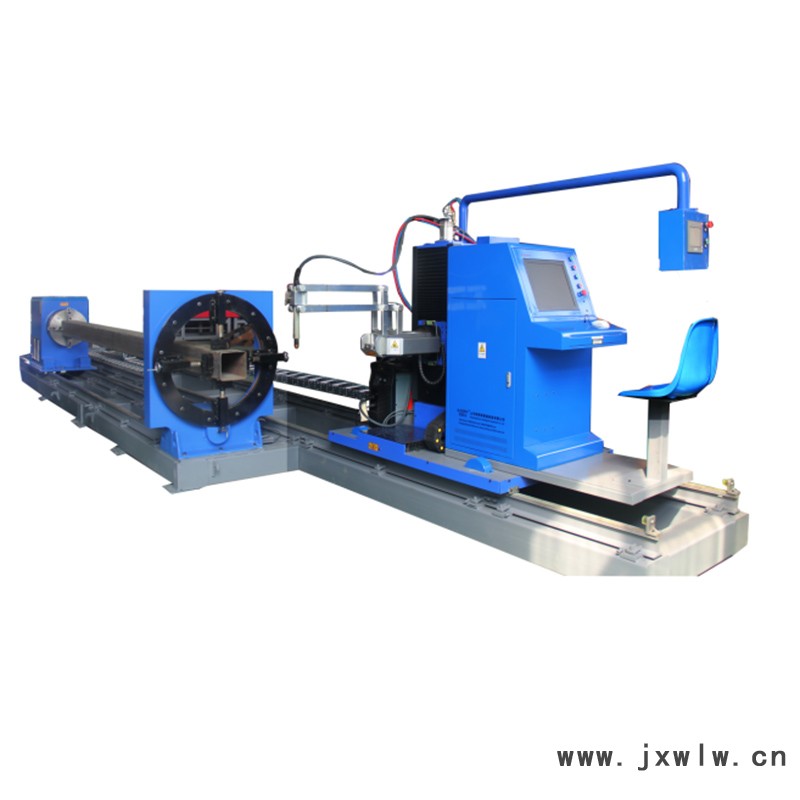

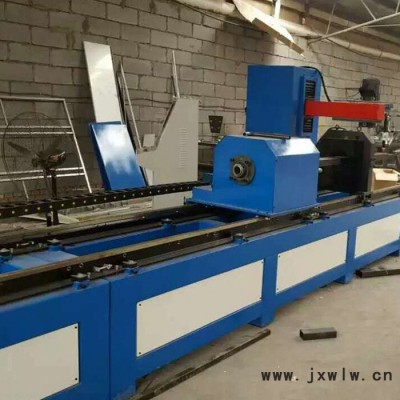

等離子方管切割機參數
設備床身為鑄鐵構造
起弧時自動抬高割炬保護割嘴CM05
設備可以切割大管直徑500mmX 500mm，方管壁厚15mm,長度6米或由客戶指定
數控控制管道自由旋轉切割
控制精度0.01mm, 定位精度為± 0.04mm,重復定位精度± 0.01mm
高切割精度為正負 1mm
等離子弧壓調高控制切割
設備電壓3 相 380V/220VAC, 50/60Hz
可連接美國海寶等離子電源或者國產品牌電源
可以通過中心調整，切割槽鋼，角鐵，橢圓管等等材料。
等離子方管切割機特點
1. 懸壁平臺
一套完整的數控等離子切管機系統由4個主要部分組成：懸壁式等離子切割平臺，旋轉管架，CNC控制器及等離子電源。
等離子切割機有一個3軸的火炬載體。可在方管端口或者中間切割都可以。
等離子體火炬載體還包括碰撞保護設計。在等離子割嘴與管道快要碰撞時，信號**會馬上被數控系統接收到。然后自動停止工作。
2.旋轉管架
等離子切管機包括進給系統。方管在被切割時，橫梁沿方向可來回移動。自動尋找要切割的點。

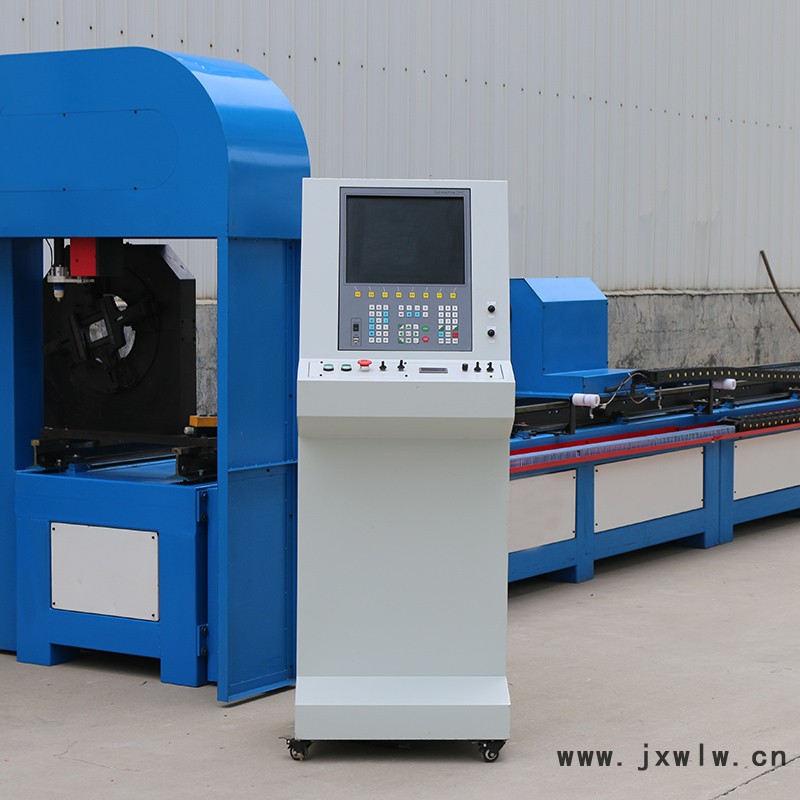

3.數控系統.
整套等離子切割機有5個運動軸，由數控控制器控制。該控制器是基于電腦運行。也是操作人員和等離子切割機的硬件之間的接口。
控制器兼容DXF或G代碼。用戶應該準備用CAD軟件設計，如Solidworks，生成CAM軟件如∑切割路徑的G代碼。
4. 等離子電源裝置
選擇一臺合適的等離子電源大小加上等離子火炬平臺**可滿足特定的切割需求。
