| 產地 | 山東 |
|---|---|
| 產品認證 | ISO9002 |
| 電流 | 直流 |
| 動力形式 | 等離子 |
| 控制方式 | 數控 |
| 類型 | 等離子切割機 |
| 頻段 | 中頻 |
| 頻率 | 45 |
| 驅動形式 | 電動 |
| 售后服務 | 一年保修 |
| 輸入電壓 | 380V |
| 外殼防護等級 | IP67 |
| 外形尺寸 | 2300*750*1900 |
| 效率 | 0.85 |
| 用途 | 金屬切割 |
| 執行標準 | 國標 |
| 最大切割厚度 | 50mm |
| 作用對象 | 金屬 |
| 作用原理 | 脈沖 |
| 品牌 | 程煤工礦 |
| 型號 | 二軸相貫線切割機 |
| 加工定制 | 是 |
| 額定輸入電源容量 | 3000 |
【溫馨提示】本店供應產品圖片、屬性及價格僅供參考，詳情請以實物為準！下單前請來電咨詢客服！因產品批次，型號不同，價格不同，網上報價不準，具體價格以電話報價為準，可以按客戶要求加工定制。
銷售電話:張經理 13325178371
濟寧程煤工礦jiningchengmeigongkuangyl

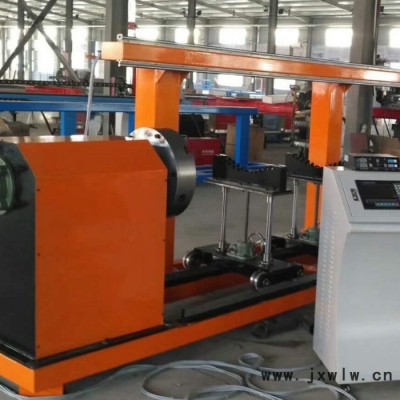

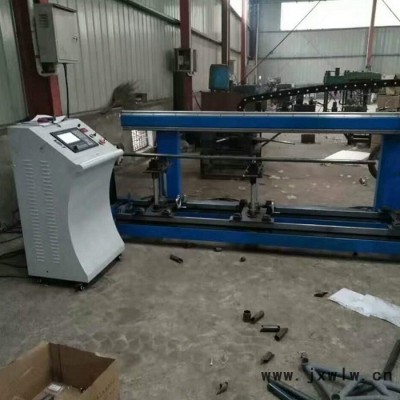

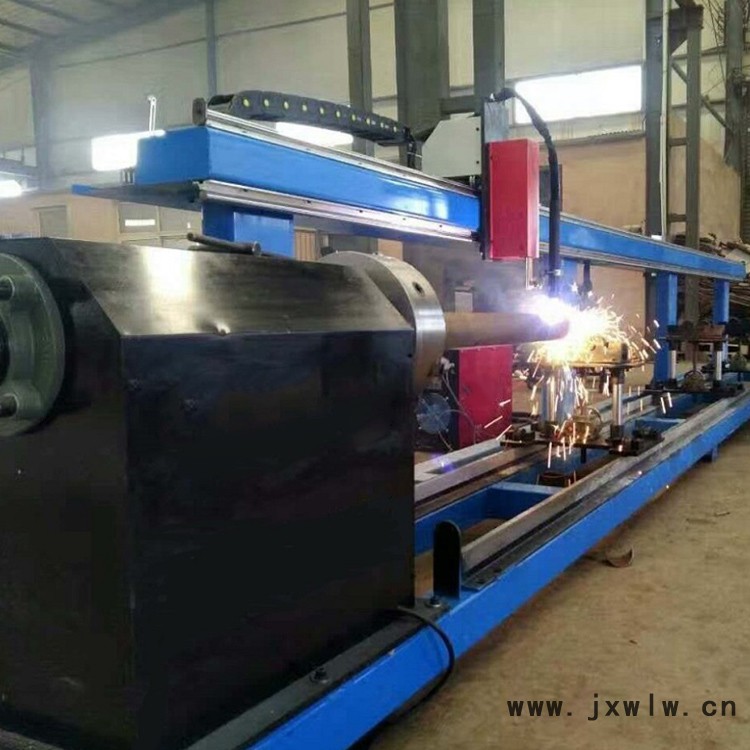

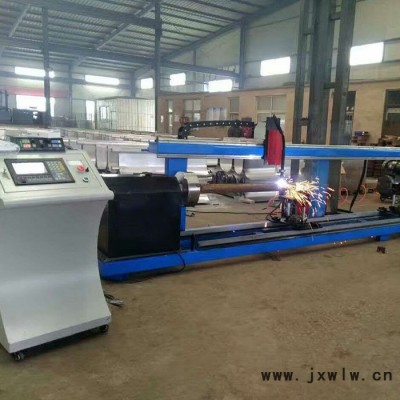

該數控相貫線切割機為臥式結構，主要分為：工件夾緊機構、卡盤回轉機構、管道支撐托架、割炬行走機構、割炬回轉機構、仿形跟蹤機構、數控系統、軟件系統等。被切鋼管吊放于管道支撐裝置上，支撐裝置配兩組大小不同的滾輪，以適應鋼管直徑的變化，上管后通過工件夾緊機構配合將鋼管夾緊于三爪聯動自定心卡盤上。用戶在切割軟件上編輯生成切割數據，再由數控系統控制各機構根據切割數據準確、高效的進行切割，此過程中工件夾緊機構、管道支撐裝置擔負管材的固定、支撐、帶動等，割炬行走機構與工件旋轉機構負責相貫線曲線的合成，等離子切割系統為切割源，割炬回轉機構負責坡口切割任務，仿形跟蹤機構協同其他各機構完成割炬跟高、水平度橢圓度測量、數據補償?shù)裙δ堋?
設備性能及主要參數
主要性能參數：
⑴、切割管徑范圍：φ60mm～φ630mm
⑵、切割管徑壁厚：6mm～50mm
⑶、卡管Z大重量：5T
⑷、Z大切割長度：6000/12000mm
⑸、切割速度50 -3000mm/min
⑹、割炬快速移動速度:6000mm/min
⑺、鋼管形式及要求:無縫鋼管，橢圓度：≤1%
⑻、等離子切割材質：碳鋼
⑼、卡盤形式：三爪聯動自定心
⑽、管道支撐托架形式：無動力滾輪式
⑾、支架數量：3個
⑿、設備重量：800KG
