| 產地 | 濟南 |
|---|---|
| 流量 | 電儀 |
| 吸入口徑 | 電儀 |
| 用途 | 各種壓力試驗 |
| 品牌 | shinast |
| 型號 | BPT系列 |

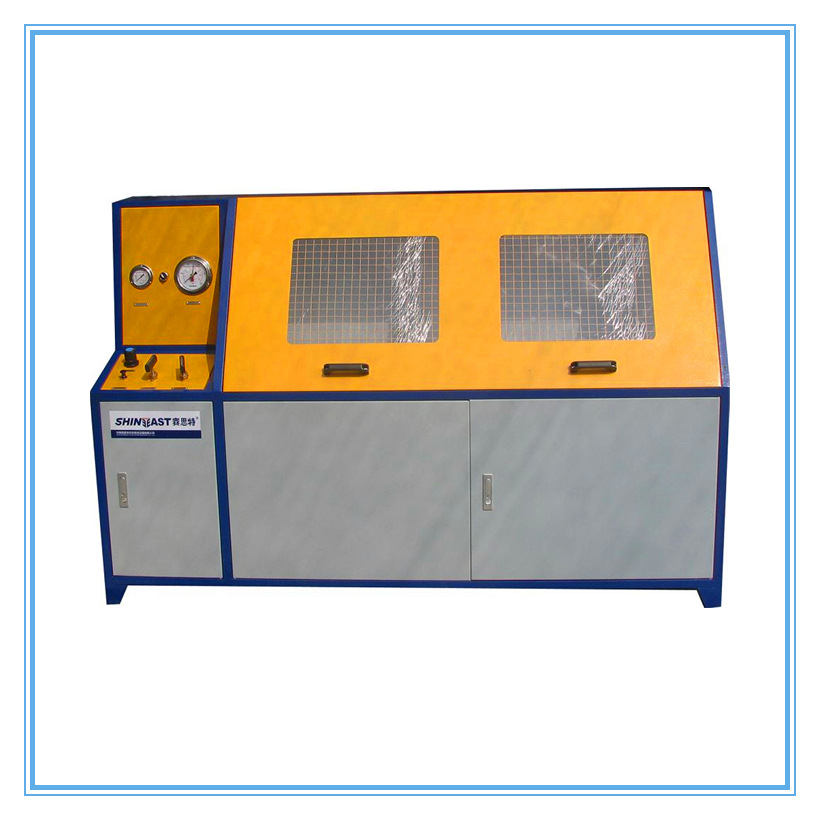

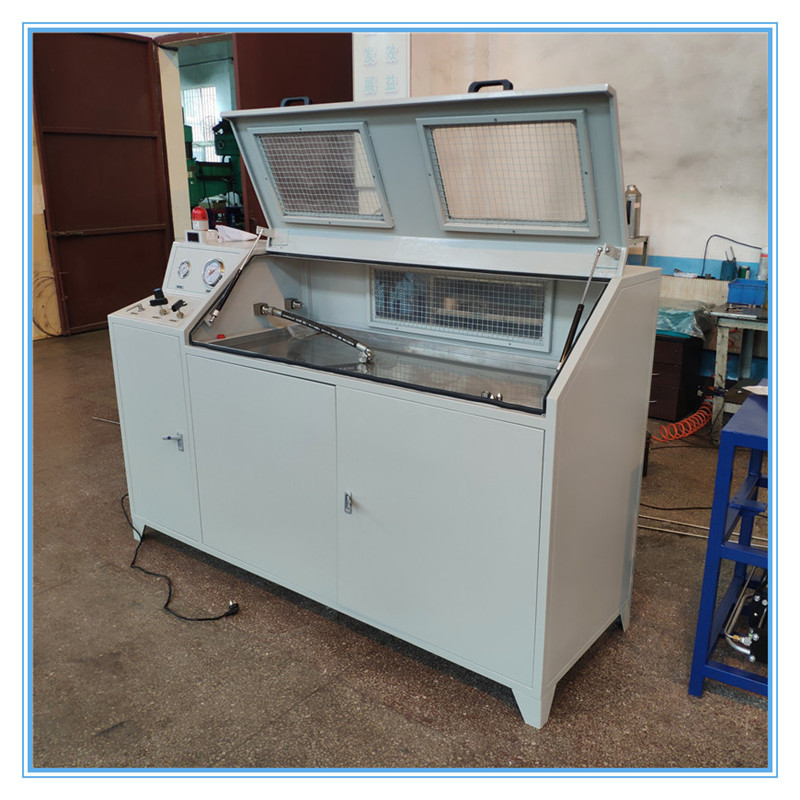

1.設備說明
賽思特試驗臺使用壓縮空氣為動力源，輸出液壓力與驅動氣源壓力成比例。通過對驅動氣源壓力的調整，便能得到相應的液壓力。根據被試件的不同壓力，輸入實驗數據計算機自動調整驅動氣體壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓管路輸送給試樣件中，進行靜壓試驗和試驗.
2.適用范圍
該試驗臺是我公司開發的用于多種殼體、汽車軟管、液壓軟管總成、金屬管路、石油管道、汽車轉向管、剎車管、空調管、燃油管、冷卻水管、散熱器、 暖風 軟管、液壓設備、冷凝器、蒸發器、空調濾芯器軟管、渦輪增壓系統軟管、汽車剎車泵、缸體、工程液壓軟管、航空軟管和管匯、硬管、接頭、閥門、壓力儀表、壓力容器、壓力變送器等產品的耐壓強度試驗和破壞性試驗的設備。該設備使用的試驗介質例如CHF202、ATF油、PAG油、汽車制動液、潔凈水等）可根據實際選擇.
3.主要技術性能指標
| 序號 | 項目要求 | 性能指標 | 備注 |
| 1. | 被試對象 | 殼體、管件或壓力容器 | |
| 2. | 功能 | 、耐壓試驗 | |
| 3. | 試驗介質 | 水、液壓油或其他約定介質 | |
| 4. | 增壓方式 | 氣驅255倍液體增壓泵 | |
| 5. | 壓力 | 200 MPa | |
| 6. | 介質，環境溫度 | 室溫 | 根據實際工況 |
| 7. | 高壓試驗接口 | M14*1.5 | 根據工況配置 |
| 8. | 驅動氣源壓力 | 0.55—0.8MPa | |
| 9. | 控制方式 | 手動控制 | |
| 10. | 箱體尺寸 | 約1500mm*700mm*1320mm |
?6?7
三、主要配置清單
| 序號 | 名 稱 | 單位 | 規格/型號/廠家 |
| 1. | 氣液增壓泵 | 1臺 | 濟南賽思特 255倍 |
| 2. | 過濾器 | 1個 | 介質：油或水 |
| 3. | 氣動二聯體 | 1個 | UFRL04 |
| 4. | 高壓手動閥 | 1個 | SCVa400 Shineeast |
| 5. | 高壓卸荷閥 | 1個 | SCVa400 Shineeast |
| 6. | 氣壓壓力表 | 1個 | KEMEI(0-1MPa) |
| 7. | 高壓壓力表 | 1個 | KEMEI(0-250MPa) |
| 8. | 水箱 | 1個 | 不銹鋼 |
| 9. | 封閉式箱體 | 1套 | Q235制作后噴涂處理 |
| 10. | 管路、接頭及組裝 | 1套 | 賽思特 |
