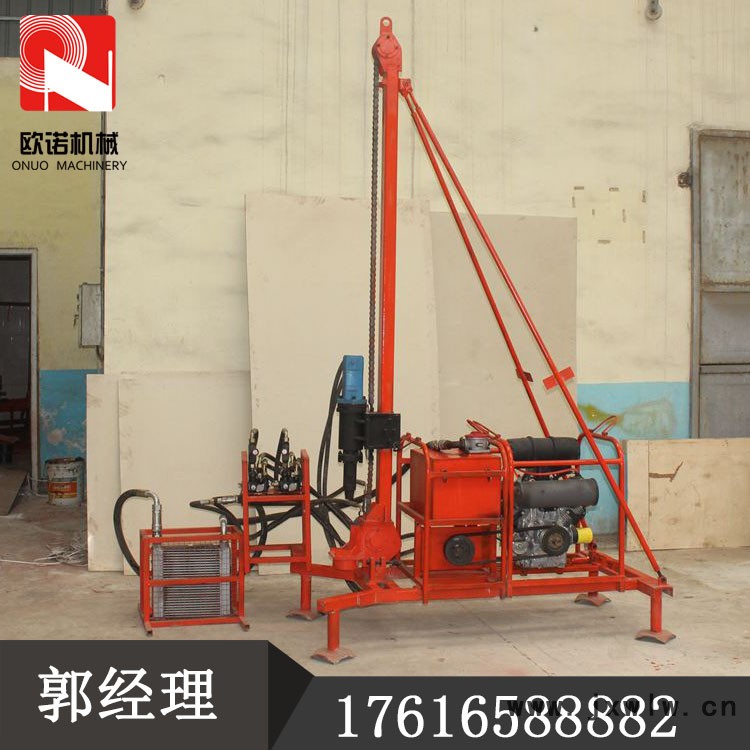

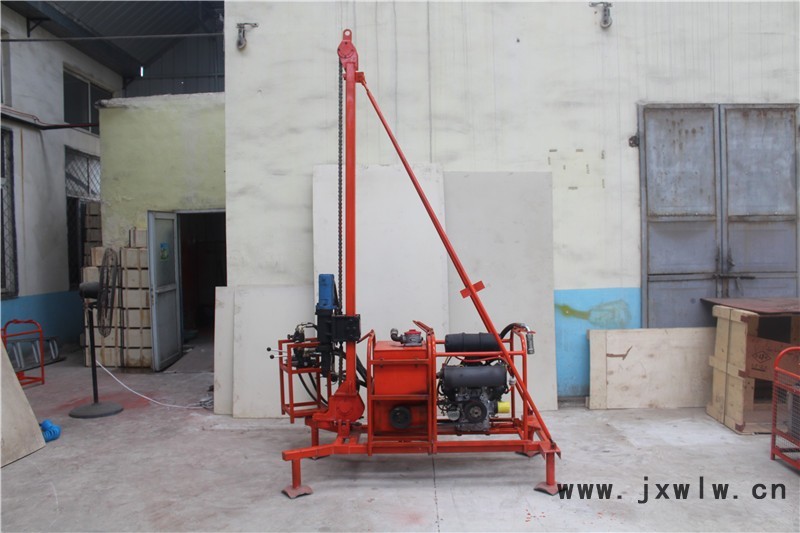

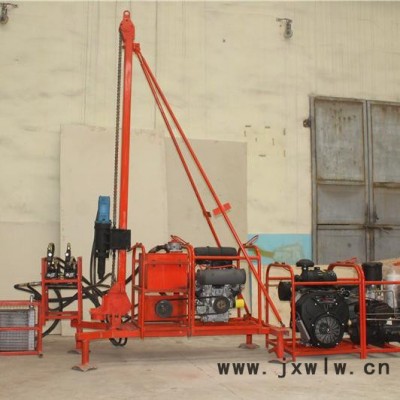

OSD30山地鉆機
OSD30型液壓山地鉆機 該系列產品廣泛地用于石油鉆井勘探、地質勘察、中小型礦山及交通、國防、水利等工程的石方鉆鑿爆破孔以及其它用途的孔。
產品說明:物探鉆機主要適用于山地、黃土塬、丘陵、戈壁、農田等復雜地表的勘探鉆井。鉆機采用全液壓驅動，山地地區主要采用空氣鉆井和空氣震擊鉆井。在其它地區，更換鉆具可實現螺旋鉆井，增加泥漿泵可實現泥漿鉆井。
主要特點：
1、采用了合理的技術參數，提升力和旋轉扭矩大，處理事故的能力強。
2、主要液壓元件、空壓機主機及動力機都系原裝進口，性能優越、質量可靠。
3、鉆機分為10大框架式模塊，最大部分重量不超過75kg，重量輕，搬遷時容易、解體性能強、拆裝效率高。
4、液壓系統雙泵供油，使用單泵單回路，液壓系統操作更趨簡單化，且故障少、易排除。
5、液壓油冷卻系統采用直流電機驅動換熱器裝置，散熱穩定可靠、效果好。
6、采用液壓元件精確控制給進與提升等動作，能滿足實際施工工況。
7、拆卸鉆桿方便、高效、勞動強度低。
鉆機參數
鉆井深度 30m
鉆井方法 鉆孔直徑
空氣鉆井 φ75mm
空氣震擊鉆井 φ70mm/φ75mm
泥漿鉆井（備選） φ75mm
鉆桿（直徑×長度） φ60mm×1500mm
動力頭
最大扭矩 810Nm
轉速范圍 0～132 r/min
加壓提升系統
額定加壓力 4.5 KN
鉆進速度 0～0.46m/s
提升力 13.5 KN
提升速度 0.46m/s
液壓系統
工作壓力 16MPa
總流量 81L/min
發動機 27HP，3600r/min
空氣壓縮機
型式 噴油螺桿式
流量 1.7m3/min（每臺套）
壓力 0.8MPa
整機重量 約600-800kg
三、鉆機工作原理
1、 液壓系統
鉆機通過液壓變量油泵將發動機的機械能轉化為液壓能，并通過管路傳遞到兩個定量液壓馬達，從而實現鉆具的回轉、加壓和提升（管線連接圖見圖三）。
① 換向閥
換向閥的手柄可在任意位置定位，操作簡單。通過調整手柄位置來控制動力頭旋轉速度以適應不同的地層和工況；
換向閥手柄處于中位時，兩個馬達均不工作。當處于工作位置時，分別向正、反方向供油，實現動力頭的正、反轉和鉆具的升降。
鉆具的升降速度、旋轉速度均可控，使得鉆具的升降平穩且沖擊力小。
② 油泵油箱總成
油泵、油箱與手動換向閥組成一個單元，簡化了管路的連接，使得鉆機的結構更為緊湊。油泵動力傳動采用卸荷方式，以改善泵軸壓力。
③ 液壓系統的技術參數：
| 參 數 | 數 值 |
| 液壓系統工作壓力 | 20 MPa |
| 液壓系統流量 | 0-60 L/min |
| 馬達輸出扭矩 | 800-900 N·m |
| 馬達轉速 | 0-135 r/min |
| 系統工作油溫 | 15°C-80°C |
| 額定提升重量 | 12-16KN |
2、 鉆機發動機
發動機總成作為鉆機的動力源，通過聯軸器來驅動液壓油泵工作。
發動機的使用、維護和結構說明見《科勒（KOHLER)汽油發動機（18-26HP）用戶手冊》和《百力通35HP汽油發動機用戶手冊》。
3、 井架
井架作為動力頭和加壓馬達的支架及導軌，承受鉆井過程中所產生的軸向力和旋轉扭矩。
4、 動力頭作用和結構
動力頭主要是用來驅動鉆具旋轉，將扭矩經鉆桿傳遞至鉆頭，配合釬頭的沖擊和系統加壓力，達到鉆井目的。動力頭結構如圖四所示。液壓馬達軸與中心管通過平鍵連接進而驅動鉆具來實現旋轉。
5、 散熱器
散熱器總成由散熱器、風扇和直流電機等組成。
在鉆機工作時液壓系統將產生大量的熱能，通過直流電機驅動獨立風扇，以吸風的形式來冷卻散熱器內循環的液壓油，來保證液壓系統的正常工作。
6、 空壓機組

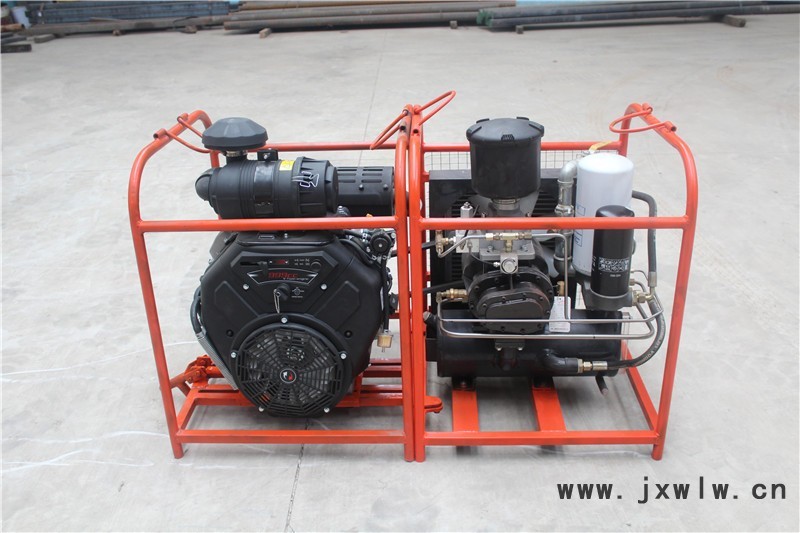

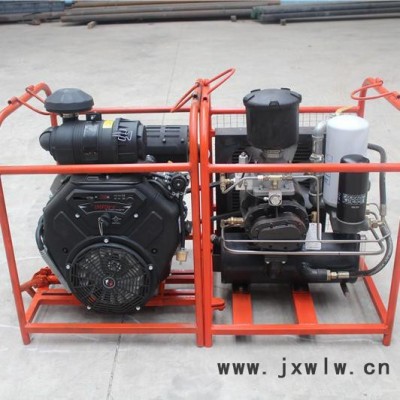

空壓機組由空壓機和發動機組成。空壓機主機的作用是為鉆機進行空氣鉆井和空氣振擊鉆井提供洗井介質----壓縮空氣。
7、 潛孔沖擊器
潛孔沖擊器是山地鉆機空氣鉆井的主要鉆具，它是利用壓縮空氣使?jié)摽讻_擊器活塞產生往復運動帶動釬頭實現鑿巖鉆井。該鉆具結構簡單，鑿巖效率高，使用維護方便。
