| 產地 | 山東濟寧 |
|---|---|
| 額定功率 | 75kw |
| 類型 | 圓柱齒輪減速機 |
| 安裝形式 | 臥式 |
| 布局形式 | 同進軸式 |
| 品牌 | 贏華 |
| 型號 | Js75 |
| 加工定制 | 否 |
由于市場價格浮動比較大，我們的每次一款產品價格無法很準確地展示在客戶面前，因此我們也只是標出一個象征性的價格,如果您對我們的產品非常感興趣，請直接致電我們，我們將盡快給您實時報價。
聯系電話：18953728990

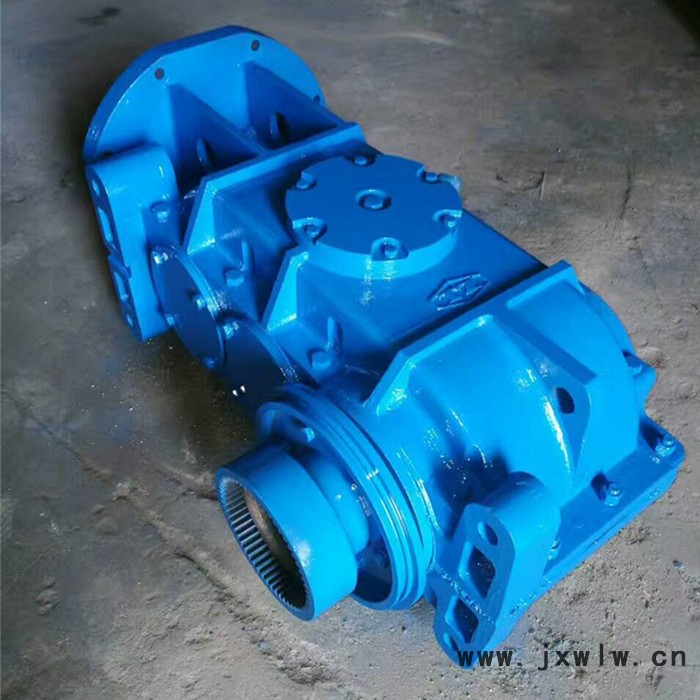

本減速機主要與礦用150C型刮板輸送機配套用的75千瓦減速器。Js75減速機三級弧齒圓柱齒輪減速器。該減速器裝到輸送機機頭架側面，與輸送機平行布置。減速器四軸為輸出軸，四軸的花鍵帶動輸送機鏈輪，減速機一軸通過聯軸節與電動機聯接，完成減速及傳遞功率作用。
由一圓弧傘齒輪軸，二斜齒齒輪軸，第三圓柱齒輪軸，第四輸出軸。四根軸均由滾動軸承固定在減速器上下箱內。本減速器上下箱體材料為HT250灰鑄鐵。
Js75減速器齒輪模數及速比
速比級別 小齒輪模數 小齒輪齒數 大齒輪模數 大齒輪齒數 速比
一級 Ms=8.6 12 Ms=8.6 35 1：2.9167
二級 Mn=7 16 Mn=7 53 1：3.3125 三級 M=9 17 M=9 43 1：2.2594
總速比 1：24.43758
150C型減速器外形尺寸（長x寬x高）為1503x959x600，重量為1034.7kg。
Js75減速機可反轉使用，采用自然冷卻。
技術要求
1.齒輪精度等級
傘齒輪及圓柱齒輪均采用JB180，9-8-8DC級精度制造。
2.齒輪及軸使用材料
Js75減速機軸齒輪及齒輪均采用20CrMnTi合金材料進行調質處理，齒面進行滲碳淬火處理，增加了齒輪使用壽命。減速器四軸用40MnVB合金鋼進行調質處理。
優點：
（1）中心距、公稱傳動比等主要參數均已優化設計,主要零部件互換性好。
（2）齒輪均采用好的合金鋼經滲碳、淬火而成,齒面硬度達HRC54-62。
（3）體積小、重量輕、精度高、承載能力大、效率高、穩定性高、傳動平穩、噪聲低。
軸承軸向總游隙要求：
弟一軸游隙0.05-0.12毫米，弟二軸游隙0.06-0.15毫米，弟三軸游隙0.07-0.18毫米，第四軸游隙0.2-0.4毫米。
各軸軸承游隙均由調整墊調節。
組裝好的減速器應逐臺進行空載試驗和溫升試驗，噪聲試驗，應符合MT/T148刮板輸送機用減速器和MT/T105刮
板機通用技術條件標準要求。
