| 電機功率 | 電動 氣動 |
|---|---|
| 配套動力 | 電動 氣動 |
| 用途 | 礦用 |
| 品牌 | 中天工礦 |
| 型號 | MSJ-7.5型多功能錨索機 |
| 加工定制 | 是 |
產品詳情及價格請來電咨詢18678733073

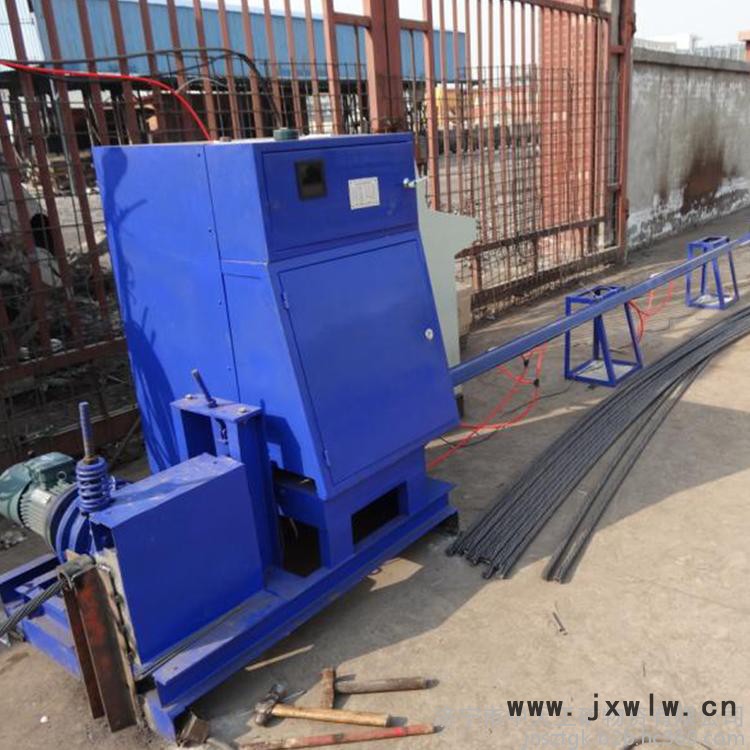

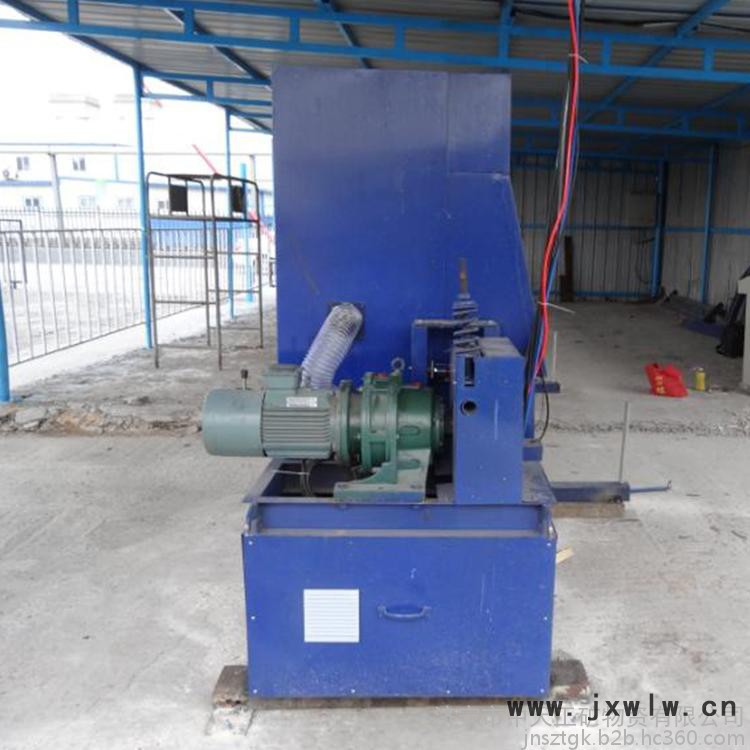

MSJ-7.5型錨索自動加工機
一、概述
MSJ-7.5型多功能錨索機，以電動（氣動）為動力，在PLC控制下自動實現成卷錨索的釋放、定尺、定量、切斷等功能。實現了成品錨索的連續生產。顯著提高了生產效率、減少了工作人員數量，減輕職工勞動強度，提高了生產作業的安全性。
二、結構特點
1.設備由驅動機構、剪切機構（剪切裝置動力設置為液壓、與電動兩種，用戶可根據實際情況選擇）、泵站（氣站）、電控系統等組成。

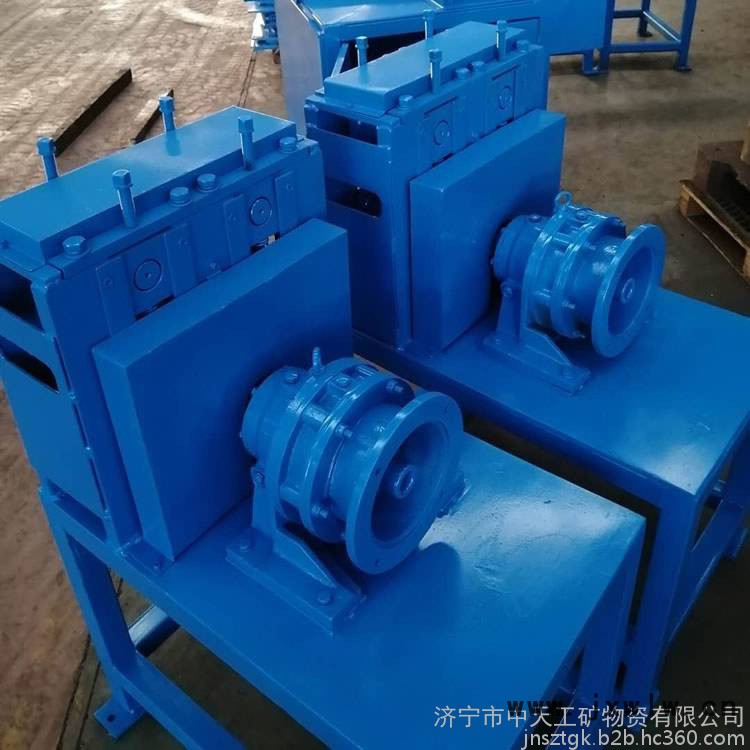

驅動機構由電動機帶動摩擦輪構成，摩擦輪表面為聚氨酯材料，摩擦力大，不會傷害錨索表面，使用電動機驅動具有啟停靈敏、位置準確、體積小、傳遞功率大的特點。
2.剪切機構由氣缸和剪刃構成，具有剪切力大、錨索不散頭的特點。
3.電控系統采用觸摸屏控制，錨索長度、擠壓鳥巢的位置、數量等均可方便的設置。
三、型號
四、主要參數
裝機功率：7.5kw
運行速度：0.1m/s（可調）
工作壓力：10~31.5MPa
大牽引力： 80N
主機外形（長X寬x高）： 3000X700x1060
操作方式：手動/自動
設備總重量：2000Kg
設備示意圖
五、安裝使用與維護
（一）設備的安裝調試
1.安裝要求
設備應安裝于廠房?jī)?nèi)，具備足夠的面積，成卷錨索的放置應與主機保持3米以上的距離。主機、轉盤宜采用底腳螺栓固定。
2.調試前的檢查
（1）管路、線纜的連接：檢查各管路連接的正確性，保證各油管接頭已緊固。檢查各處控制線纜的連接可靠，保證接線正確；
（2）檢查潤滑點油位，保證油質和注油量符合要求；
（3）試啟動泵站電機，保證轉向正確。
3.設備的調試
調試前的各項檢查完成以后，如果一切符合要求方可調試設備。
（1）空載運行：調試時首先采用手動控制，但必須通過PLC觸摸屏上的觸摸開關調試，不允許直接按動電控箱上的按鈕，直接按動電控箱上的按鈕各種行程保護將不起作用。按壓觸摸屏上的各個按鈕，觀察相應的動作以及各個行程開關的反應。一切正常后方可試加工。
（2）試切：人工將錨索端頭引入對驅動輪，在PLC觸摸屏上點動 “啟動”按鈕，將錨索端頭引入到壓緊缸鉗口處。在PLC觸摸屏上設置好錨索的各個參數，點動“自動運行”，系統將自動完成錨索的牽引、切斷等工作。
（3）參數測量與調整方法：根錨索切斷后，點動“暫停”按鈕。用卡尺、鋼卷尺測量成品錨索長度；錨索數量設置、測量誤差修正可直接在PLC觸摸屏上直接修改。
各項參數符合要求后，點動“自動運行”，系統便開始了正常的生產。直至整卷錨索加工完成。
六、運輸與存儲
1.本裝置在運輸過程中應有防止雨雪侵襲的措施。
2.本裝置應存放在空氣流通無滴水和液體侵蝕、空氣相對濕度不大于96%、溫度不高于40℃及不低于-20℃的倉庫中。
3.在存放本系統的周圍環境中，不應含有損害金屬和其絕緣的腐蝕性氣體。
隨機配件一覽表（以實際發貨為準）
序號 名 稱 規格 單位 數 量 備注
1 螺栓 M16 套 20
2 O型圈 19X2.65 只 20
隨機工具一覽表（以實際發貨為準）
序號 名 稱 規格 單位 數 量 備注
1 活口扳手 12” 把 1
2 平口螺絲刀 200 把 1
3 勾頭扳手 130 把 2
