| 產品用途 | QGW-1型數控自動錨索切斷切割機 |
|---|---|
| 電動機功率 | 7KW |
| 電動機轉速 | 來電咨詢 |
| 外形尺寸 | 長 20000mm×寬 1000mm×高 1700mm； |
| 種類 | 自動錨索切斷切割機 |
| 重量 | 1800 |
| 品牌 | 中天 |
圖片、價格、產品屬性等信息僅供參考詳情以實務為準!請來咨詢18678733073
本設備具有手動、半自動和數控 自動等運行工況。具有無線遙控功能。具有自動除塵功能。具有火花防護功能?？梢郧懈蠲旱V上常用的直徑15.6---28.6MM的綱絞線.工作電壓380V,總功率為5.2KW。走線速度0--25米/分鐘。更快的牽引速度可以另行定制。對于切割長度較長的錨索可以采用自動收卷設備收卷為直徑1.5米的小卷。對于敷塑錨索可以增加長度計米自動打印的功能。
產品技術參數：
序號 名 稱 參 數 備 注
1 電源電壓 3相，380V
2 設備總功率 8.7KW
3 切割機功率 3.0KW/380V 3∮

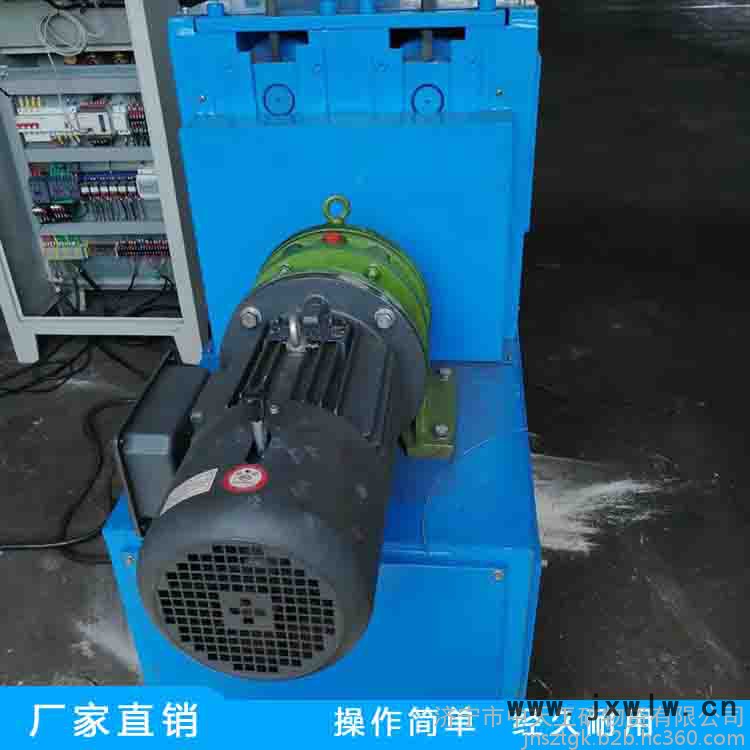

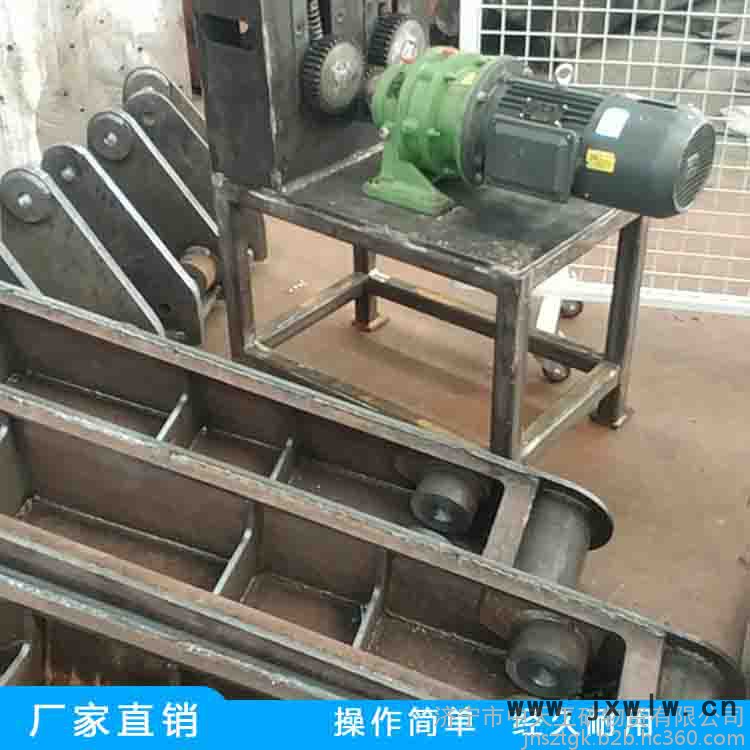

4 牽引電機功率 3.0KW/380V 3∮
5 氣源電機功率 2.2KW/380V 3∮ 用戶自備氣源或空氣壓縮機0.36m3/分鐘
6 電氣控制功率 0.5KW 采用PLC和7寸彩色觸摸屏控制。
7 控制回路電源電壓 AC220V
8 氣源壓力 0.5—0.7MPa
9 醉大牽引錨索線速度 25米/分鐘 提速可另定制
10 每次可切割根數 1根/次
11 無線遙控操作 非標配 可另行定制
12 設備操控 彩色觸摸屏，或控制按鈕，或遙控器
13 錨索定尺方式（任意設定長度） 定長限位 一種定尺方式
14 可切割錨索直徑 15.4—21.8毫米
15 放料盤直徑 1500毫米 適用于錨索盤外徑小于1500mm的盤裝錨索
16 卸料導槽長度 13.35米出廠標配
17 每小時可切割根數 75—150根/小時 數量與定尺長度有關
18 切割方式 砂輪片切割 砂輪片直徑400mm
19 砂輪片磨損換片提醒功能 無
20 每班（8小時）可切割根數 600—1200根/班
21 放料裝置形式 水平轉盤式 垂直框架式可另行定制
22 設備占地面積 22米（長）*2米（寬）*1.5米(高)
23 設備除塵方式 無
24 設備總重量 1.8噸
技術參 數
（1）設備尺寸：長 20000mm×寬 1000mm×高 1700mm；
（2）整機功率：7kW；
（3）工作電壓：380V；
（4）切割速度：0.48m/s（18米/分鐘,1080 米/小時）不間斷切
QGW-2A型數控錨索線 自動切割機共由七部分組成，具體如下：
3.1 放線盤

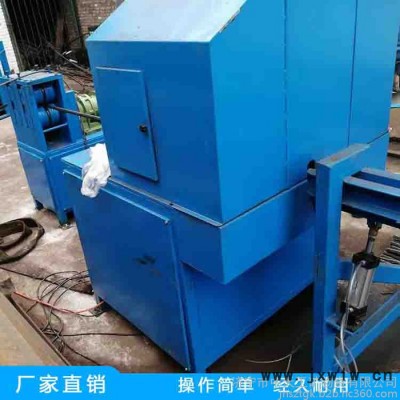

放線盤作用是承載錨索線盤的重量，在驅動裝置的牽引作用下旋轉放線。放線盤設計有交叉頂盤，防止錨索線彈線傷人切 割主機主要功 能是不間斷切割錨 索線，同時具 有錨索線夾
緊、導向、 切斷檢測、換片報警、越位報警 等功能。所有操作與電控系統配合自動完成。
3.5 控制柜
控制柜功能：由可編程控制器（PLC）控制電機送料、反轉，啟動/停止切割機，切割結束自動回復原位，并自動將切割好的錨索線堆碼。 系統采用觸摸屏控制和按鈕控制 兩種方式，增加了系統的可靠性?？稍O置切割機手動、連續、定量三種切割方式。 空壓機為 系統的控制氣缸提供高壓起 源，用于控制錨索線夾緊、切割機切割、錨索線卸料等動作。
