| 鈑金材質 | 冷軋板 |
|---|---|
| 鈑材厚度 | 6（mm） |
| 加工尺寸/長*寬*高 | 1250*2500（mm） |
| 成型件 | 配電柜 |
| 下料方式 | 沖床 |
| 公差 | 0.1 |
| 加工工序 | 沖壓,切割,展開,成型 |
| 表面處理 | 烤漆 |
| 加工周期 | 8-15天 |
| 年剩余加工能力 | 8000 |
| 年最大加工能力 | 10000 |
| 應用領域 | 家居用品,橋梁,車、船交通,辦公用品,通訊,電力,公共設施,建筑,工業設備 |
| 動力類型 | 電動 |
| 公稱壓力 | 250（kn） |
| 滑塊行程 | 70（mm） |
| 類型 | 轉塔沖床 |
| 品牌 | 濟南天田 |
| 型號 | SPH31225 |
| 打樣周期 | 1-3天 |

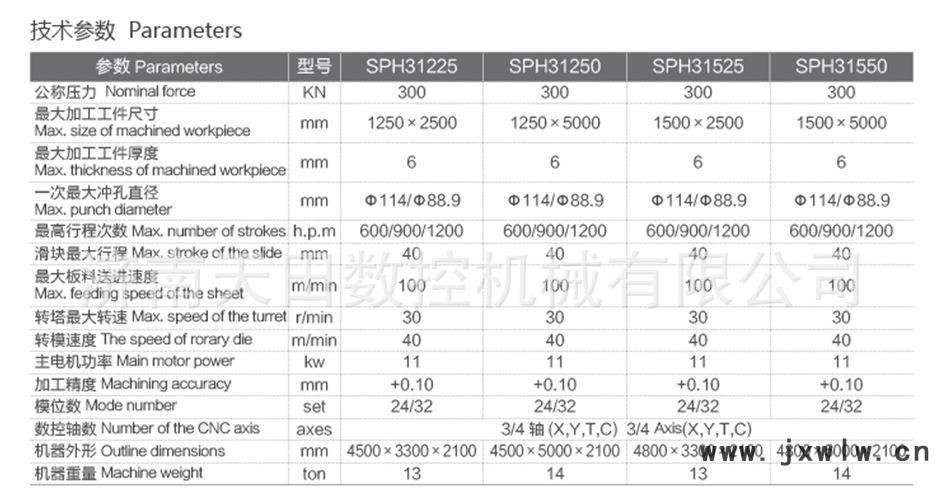

選擇數控轉塔沖床的主要技術參數：
（1）運動軸
X軸：將工件沿垂直于床身長度方向移動的伺服驅動軸
Y軸：將工件沿平行于床身長度方向移動的伺服驅動軸
A軸：旋轉轉塔型刀具庫選擇模具的旋轉軸
C軸：模具自動分度的旋轉軸，可以任意角度旋轉模具
（2）加工方式
1）單沖：?jiǎn)未瓮瓿蓻_孔，包括直線分布、圓弧分布、圓周分布、柵格孔的沖壓。
2）同方向的連續沖裁：使用長方形模具部分重疊加工的方式，可以進行加工長型孔、切邊等。
3）多方向的連續沖裁：使用小模具加工大孔的加工方式。
4）蠶食：使用小圓模以較小的步距進行連續沖制弧形的加工方式。
5）單次成形：按模具形狀一次淺拉深成型的加工方式。

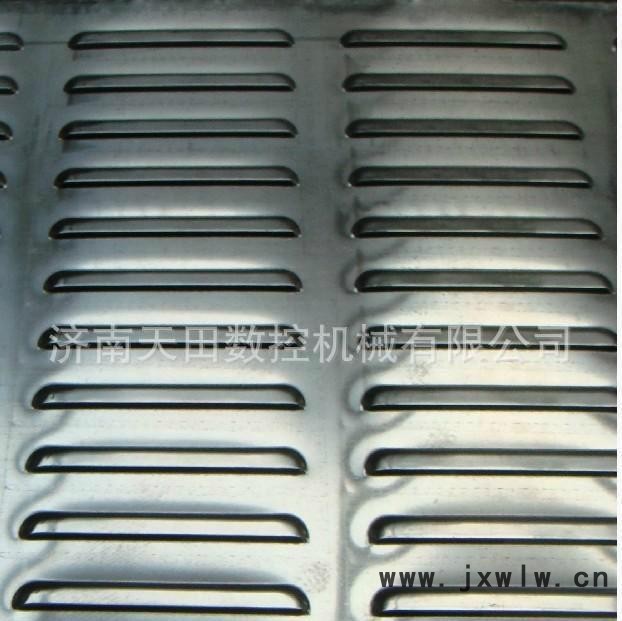

6）連續成形：成型比模具尺寸大的成型加工方式，如大尺寸百葉窗、滾筋、滾臺階等加工方式。
7）陣列成形：在大板上加工多件相同或不同的工件加工方式。
（3）加工工位
通用厚轉塔模具一般按模具能加工的孔徑尺寸進行分級,方便模具的選用。通常分為A、B、C、D、E五檔。
A(1/2”)工位：加工范圍?1.6～?12.7mm
B(1-1/2”)工位：加工范圍?12.7～?31.7mm
C(2”) 工 位：加工范圍?31.7～?50.8mm
D(3-1/2”)工位：加工范圍?50.8～?88.9mm
E(4-1/2”)工位：加工范圍?88.9～?114.3mm

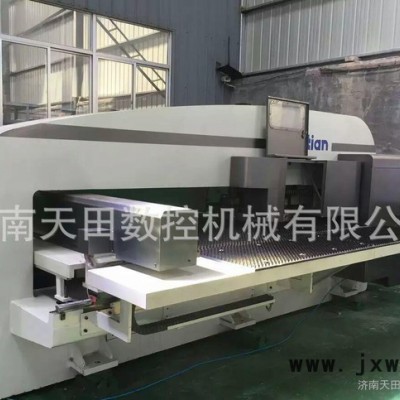

適用范圍：該液壓數控沖床配置24套數控轉塔沖床模具，可實現自動快速更換模具，適用于各種控制面板、廚具、箱體、柜體、殼體、辦公家具、空調外殼、等鈑金加工數控沖孔及淺拉伸工藝等多種復雜圖形的加工，大大提高了生產效率
機身：液壓數控沖床機身采用閉式結構，并經過整體回火處理消除內應力，剛性好，沖壓方式采用液壓油缸打擊方式，保證液壓數控沖床性能的長期穩定，
輪盤：液壓數控沖床采用國際通用標準轉塔，材質為球墨鑄鐵輪盤專用材料，轉塔輪盤采用側向定位錐銷定位，精度高、選模快，保證機床精度及提高使用效率，模具為國際通用標準AMADA 85系列厚轉塔模具,更換模具方便，通用性強。
