| 產地 | 泰州 |
|---|---|
| 售后服務 | 整機保修一年 |
| 最大加工速度 | 120mm/min |
| 品牌 | 昊盛 |
| 型號 | DK7750 |

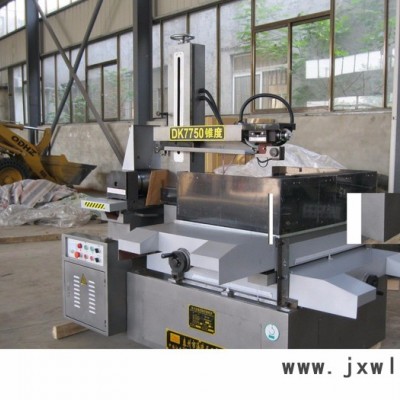

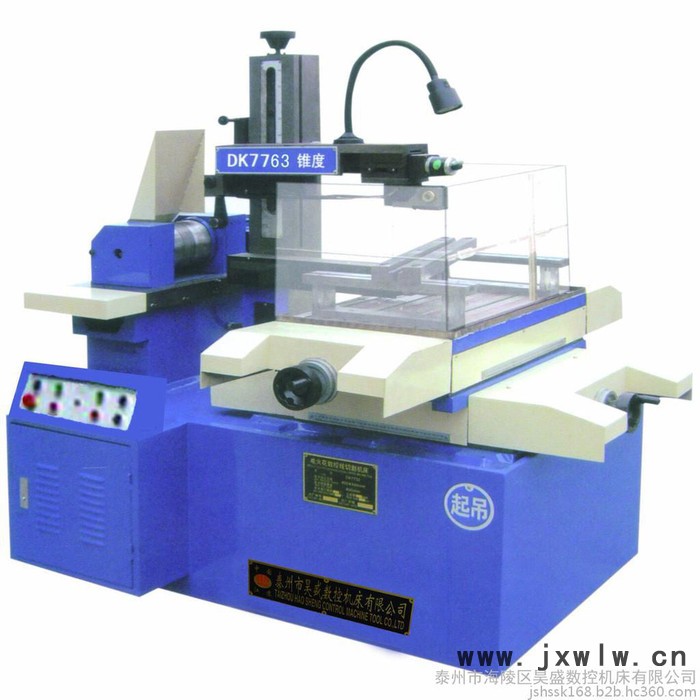

DK7750快走絲線切割機床技術資料
一、機床的型號規格及性能特點：
| 機床的型號、規格及參數 | 機床的型號 | DK7750 |
| 床身鑄件 | 精密鑄造，高溫退火，機械精度恒久不變 | |
| 工作臺設計 | 全支撐設計，XY軸支撐導軌間距寬，穩定性好，承載能力強。 | |
| 工作臺面行程 | 550mm×630mm | |
| 切割工件最大厚度 | 600mm可調 | |
| 工作臺面尺寸 | 650mm×860mm | |
| 切割工件最大錐度 | 6°/80mm | |
| 最大切割效率 | 120mm2/min；（Cr12 40mm厚） | |
| 最大切割電流 | 6A | |
| 粗糙度 | Ra≤2.5μm | |
| 加工精度 | 0.015 (Φ10mm) | |
| 機床消耗功率 | 3kw | |
| 電極絲直徑 | Φ0.10-0.2mm | |
| 走絲速度 | 11m/s | |
| 驅動方式 | 步進驅動 | |
| 控制方式 | 開環控制 | |
| 機床外形尺寸 | 1865 mm×1520mm×1500mm | |
| 機床床身重量 | 1650kg | |
| 工作臺 | 工作臺尺寸 | 600mm×860mm |
| 工作臺承載 |
| |
| 行程 | X軸 | 550mm |
| Y軸 | 630mm | |
| X、Y軸定位精度 | 全長≤0.03mm | |
| Z軸 | 600mm | |
| 輔助行程 | U軸 | ±8.5mm |
| V軸 | ±8.5mm | |
| 絲杠、導軌 | 絲杠 | 精密滾珠絲杠 |
| 導軌 | 精密V平導軌 | |
| 床身 | 半封閉式 | |
| 主軸上下移動距離 | 100mm～600mm | |
| 水箱 | 大流量專用線切割水箱 | |
| 水箱容積≥60L | ||
| 工作液 | 專用乳化膏或水基切削液 | |
| 運絲部分 | 三相電機 | |
| 絲桶蓋安全保護、絲筒堵轉保護、左右限位 | ||
| 斷絲保護 | ||
| 手動搖把 | ||
| 貯絲筒跳動量≤0.02mm | ||
二、電源、電氣、系統主要性能指標和技術要求
| 電源 | 220V | |
| 軟件基本功能 | 坐標系：絕對坐標、增量坐標（相對坐標） | |
| 圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能 | ||
| 直線、圓弧插補功能、斜度加工功能 | ||
| 可進行五軸四聯動控制，上下異面加工功能，變錐度加工 | ||
| 加工時進行圖形及程序的即時跟蹤，實時顯示加工狀態，加工速度，加工時間。 | ||
| 短路、斷絲處理功能、停電記憶功能，加工結束自動停機功能 | ||
| 自動對端面、對中心功能 | ||
| 自動加過渡圓弧功能（任意，拐角功能） | ||
| 具備反向加工、菜單技術、自動編程、數據傳輸功能 | ||
| 加工過程中可實時改變加工參數 | ||
| CNC系統的配置組成功能及其技術性能 | CNC的硬件組成 | 國產PC機 |
| 15″液晶顯示※ | ||
| 鼠標、鍵盤。 | ||
| CNC系統的技術性能 | 四聯動 | |
| 斜度加工(異面加工) | ||
| 編程、控制一體化，同時進行2作業工作 | ||
| CNC系統運行環境 | 溫度：5～40℃ | |
| 相對濕度：40%～80% | ||
| 電氣部分 | 電控柜 | 布局合理、通風、防塵、散熱、抗干擾 |
| 電子元件 | 長時間高溫老化，滿足元器件全天候連續工作的需要（西門子，莫多羅拉等）。 | |
| 電線 | 電纜線采用防潮、防水轉接頭，絕緣性良好，插座、插頭接觸良好，觸點容量大，便于插拔，且便于機床床體與電柜的分離，維修極其方便
| |
| 電源系統 | 采用我公司自主研發的第3代獨立模塊專業數字脈沖電源，相比整合式電源，系統集成度高，具有更高的抗干擾能力，波形傳輸可靠。 | |
| 電源脈沖 | 智能電柜具備分組脈沖功能，并能實現單向放電，九種全數字化脈沖的優化組合，波形更加精準穩定，電能利用高，鉬絲損耗?。呵懈?0000m㎡,鉬絲損耗≤0.01mm。 | |
| 電路設計 | 采用數字化高速電流、電壓采樣電路，最大承載電流≥10A，單位電流加工效率≥50m㎡／min.A，單次切割最大效率≥160m㎡／min,常用切割效率≥80m㎡／min,大厚度切割時，優勢更加明顯，在切割500mm-1000mm厚度時，切割效率≥60m㎡／min， | |
| 故障保護和警示功能 | 機床具備斷絲、運絲沖程保護功能，機床主振電源、驅動電源配有發光二極管，能實現故障的在線檢測 | |
三、整機配備
| 名稱 | 數量 |
| DK7750主機 | 1臺 |
| CNC電控柜 | 1只 |
| PC機、液晶顯示器、鍵盤、鼠標 | 1套 |
| 水箱 | 1只 |
| 水泵 | 1套 |
| 進出水管 | 4根 |
| 帶插頭控制柜聯鍵電纜 | 1根 |
| 搖手柄 | 1只 |
| 螺桿 | 2根 |
| 出廠資料 | 1份 |
| 乳化膏 | 1塊 |
| 緊絲輪 | 1只 |
| 校整器 | 1只 |
| 底腳調節螺釘 | 6只 |
| 底腳調節螺母 | 6只 |
| 夾具 | 1套 |
| 防水罩 | 1套 |
四、機床的制造標準及檢驗
機床的制造標準GB7926-87
隨機配件：按出廠驗收。
五、機床的質量保證及售后服務
公司在各省配置專業維修機構，負責安裝調試，包修一年（易損件除外），終身保修。
主要易損件（不在三包范圍內）：導絲輪、D24軸承、導電塊、0.18mm鉬絲、線切割機床乳化油
六、機床主要配套件的供應商
步進電機 常州
絲桿 北方
精密鑲鋼導軌 泰州
主要軸承 NSK
主要電器原件： 德國西門子
控制系統軟件： 廣州南風科技電子有限公司
