| 適用行業 | 通用 |
|---|---|
| 工作臺面尺寸 | 850×1100mm |
| 工作臺行程（X*Y） | 630×800mm |
| Z軸行程 | 600mm |
| 最大切割厚度 | 600（mm） |
| 錐度 | 6° |
| 最大承重 | 1000kg |
| 主機重量 | 3400kg |
| 主機裝箱尺寸 | 2200×2000mm |
| 最大加工速度 | 200（mm/min） |
| 最大加工電流 | 6（A） |
| 表面粗糙度 | 2.5（um） |
| 最大功耗 | 2kw |
| 輸入電壓 | 380v |
| 售后服務 | 正常使用情況下，公司負責產品一年“三包”。 |
| 是否提供加工定制 | 是 |
| 品牌 | 晨虹快走絲線切割機床 |
| 型號 | DK7763 |
線切割>線切割機>線切割機床>快走絲線切割機床>晨虹快走絲線切割機床(大錐度線切割機床)詳情
在數控線切割機床上加工有錐度的模具、零件，或是上下異形體時需要在線切割機床上安裝錐度裝置。錐度機床上的錐度切割是通過錐度線架來實現的，常見的錐度切割原理是下導輪中心軸線固定不動，上導輪通過步進電機驅動U、V十字拖板，帶動其4個方向的移動，使電極絲與垂直線偏移角度，并與X、Y軸按軌跡運動來實現錐度加工，即四聯驅動，其中步進電機驅動的十字拖板稱為錐度頭。目前在數控線切割機床上使用的錐度線架主要分兩種結構：平移式錐度線架、擺動式錐度線架。平移式錐度裝置適合于小錐度的加工，擺動式錐度裝置適合于大錐度加工。
加工采用哪種方式切割上下異形體一般由編程軟件決定的。
晨虹數控公司快走絲線切割機床上使用的是擺動式錐度線架，可加工大錐度的模具、零件或者上下異形體的工件。
晨虹快走絲線切割機床可選配數控線切割機床用大錐度裝置。
目前，晨虹數控為國內80多家數控電火花線切割機床廠配套±15°、±30°、±45°及特殊大錐度裝置。

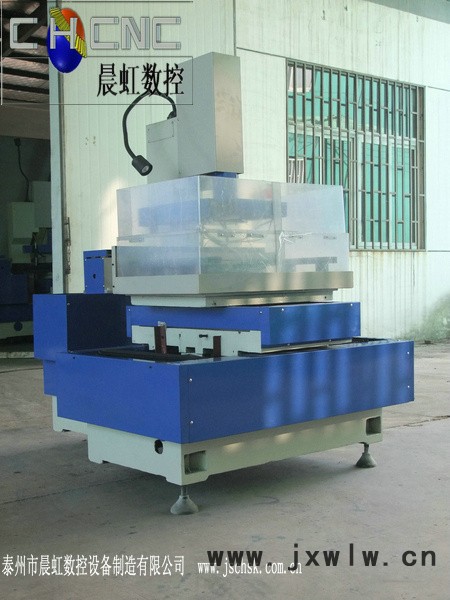

晨虹數控大錐度線切割機床圖片如下
晨虹快走絲數控電火花線切割機床：
*恒張力控制電極絲裝置。
*鑲鋼開式V -導軌，精密滾珠絲杠。
* X、Y、U、V四軸聯動搖擺導輪式大錐度配置：±20°、±30°、±45°，供用戶選擇。
*加工表面最佳粗糙度：Ra≤2.5μm。
*最高生產率(60mm厚模具鋼不計精度和光潔度)≥150 mm² /min。
*可按用戶需求設計生產專用線切割機床
機床主要參數 --（錐度為6°、12°/80mm）
晨虹線切割機床的基本配置
1)床身、工作臺、立柱、運絲系統等部件使用優質鑄鐵鑄造，并經人工時效工藝處理，機床在使用過程中不變形。機床導軌采Gr15軸承鋼制造，具有壽命長、承載大，不變形等特點。
2)絲桿傳動采用P3級精密滾珠絲杠，機床進給脈沖當量1微米。
3)機床控制系統采用電火花線切割機床專用控制軟件，具有編程，控制，和多次切割功能，數據接口有Autocad中的DXF文檔，和國內線切割中應用最多的Autop中的DAT文檔，程序為國際通用的ISO G代碼文檔，同時兼容國內3B文檔。
4)控制柜電腦采用工控機。
5)運絲系統換向平穩、無級調速。
6)高效的高頻電源，正常切割電流4A；中走絲加工表面粗糙度Ra≤1.6μm；最大加工效率≥160mm²/min。
7)高檔機床采用全閉環控制系統，經光柵尺反饋控制系統實時補償，加工精度明顯提高。
晨虹線切割機床的特點
1.傳動采用P3級精密滾珠絲杠,工作臺裝有精密滾動導軌,機械傳動精度高。
2.控制柜集計算機,機床電器,脈沖電源為一體控制,可編程與加工控制同時進行,具有短路回退,斷絲自動停機保護,停電回原點,停電記憶恢復加工,圖形軌跡跟蹤顯示,無極調速等功能。
3.控制柜造型美觀,有多檔高頻電壓選擇功能,可適用不同材料及不同工件厚度的切割要求,采用ISO G指令,兼容3B代碼,可調用DXF,AUTOP圖形文件,CAD字庫文件,可直接與單片機通訊。
4.機床采用數字控制,具有操作簡便,自動化程度高,加工精密等特點,可用于模具行業各類精密復雜模具及硬質合金,不銹鋼,淬火鋼,銅,鋁等導電材料的金屬零部件加工,廣泛應用于機械電子,航空航天,儀器儀表,汽車制造,塑料制品等行業。
5.機床以高精度,高效率,大厚度,大行程,大錐度,可裝有精密回轉臺等新結構為特色,超大行程、特種大錐度、特殊專用機床在國內外電火花線切割機床領域處于領先地位。
6.我公司以精良的品質和周到的服務在模具行業,造紙機械,齒輪加工,汽車制造業贏得廣大用戶好評,產品終身維護,免費為晨虹本公司機床用戶提供技術培訓。

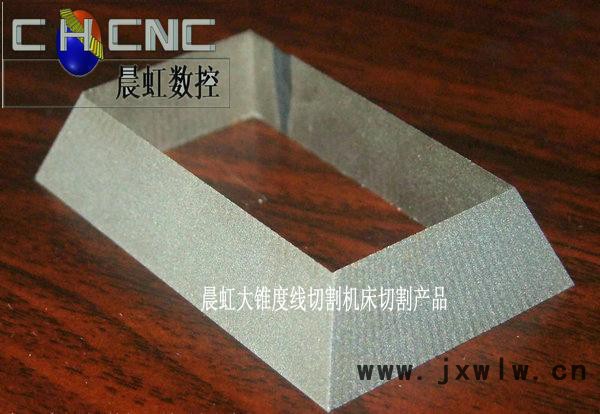

晨虹大錐度線切割機床切割的部分產品圖片
晨虹快走絲線切割機床主要參數 --（錐度為6°、12°/80mm）
機床型號 | 工作臺行程 mm | 最大線架跨度mm | 直體工件加工精度mm | 工作臺尺寸mm | 承載重量kg | 機床重量kg | 機床外型尺寸 mm |
DK7725 | 250×320 | 400 | 0．015 | 550x350 | 250 | 1200 | 1300×1100 |
DK7735 | 350×450 | 400 | 0．015 | 650x430 | 300 | 1500 | 1400×1200 |
DK7745 | 450×550 | 400 | 0．015 | 770x550 | 450 | 1850 | 1650×1300 |
DK7745非標 | 450×630 | 400 | 0．015 | 880x550 | 500 | 2000 | 1650×1450 |
DK7755 | 550×630 | 500 | 0．015 | 880x650 | 700 | 2800 | 2050×1750 |
DK7755非標 | 550×800 | 500 | 0．015 | 1100x650 | 700 | 3000 | 2050×1900 |
機床型號 | 工作臺行程 mm | 最大線架跨度mm | 直體工件加工精度mm | 工作臺尺寸mm | 承載重量kg | 機床重量kg | 機床外型尺寸 mm |
DK7763 | 630×800 | 600 | 0．015 | 850x1100 | 1000 | 3400 | 2200×2000 |
DK7763非標 | 630×1000 | 600 | 0．015 | 850x1500 | 1200 | 3600 | 2200×2200 |
DK7780 | 800×1000 | 600 | 0．015 | 950x1500 | 2000 | 5000 | 2500×2400 |
DK7780非標 | 800×1200 | 600 | 0．015 | 950x1600 | 2400 | 6000 | 2500×2600 |
DK77100 | 1000×1200 | 600 | 0．015 | 1600x1200 | 4000 | 6500 | 3000×2800 |
DK77120 | 1200×1600 | 600 | 0．015 | 2000x1400 | 8000 | 9600 | 3500×3000 |

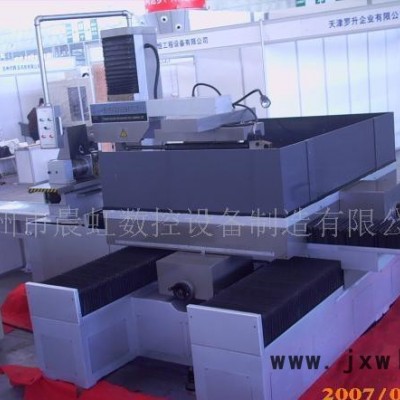

【晨虹數控大錐度線切割機床產品圖片】
本公司保證所有數控機床均為晨虹數控設備制造有限公司自行生產的實物照片拍攝，但因為相機、環境光、顯示器色溫以及攝影技巧等原因，使得有些圖片顯得不太清晰，本人處理圖片技巧的水平也很有限，所以有些圖片不夠美觀，請購買的客戶多多理解。
【關于購買晨虹數控大錐度線切割機床】
本公司的特色是可以根據客戶需求來定制數控機床的，遇到有需求的客戶，我們一定會根據實際情況作出相應的報價，對于一上來不通過溝通就直接催促報價的詢盤，我們可能會把你當成是浪費我們時間的，請大家理解。如需報價，請?zhí)峁┵徺I數控機床的用途和行程規格，最好給個加工的產品圖片或者圖紙，發送到郵箱tzxcy@yahoo.com.cn或者jschsk@163.com，我們會在看到郵件以后第一時間內跟您溝通聯系。
【晨虹數控大錐度線切割機床發貨說明】
由于晨虹數控本公司的數控機床是以定制為主，需要現貨的客戶請?zhí)崆皽贤?，機床發貨日期以實際溝通為準。
晨虹數控公司簡介
晨虹數控是專注于中高端數控機床產品的設計、生產和銷售的單位，公司由博士、碩士和高級工程師等多名高級人才組成的研發團隊,建立了完善的ISO9001:2008質量管理體系,目前有六項國家發明專利，十多項新型實用技術專利。是以科研為主的科技型企業。主要產品分特種加工機床和數控機械加工機床兩大類。
特種加工機床有：國家發明專利數控電火花線切割直齒錐齒輪機床（發明專利號200810123589.9）、數控中走絲電火花線切割機床、精密數控回轉臺電火花線切割機床、4米×4米、1米×6米等特大型電火花線切割機床、數控金剛石砂線切割機床等。
數控機械加工機床有：三軸數控深孔鉆床、數控雕銑機床、數控銑床、平面磨床、發明專利砂輪加工機床和為用戶設計生產專用數控機床。
2009年成立不久的晨虹數控憑借過硬的技術實力，在與天津、廣東等多家“大哥級”企業的博弈中脫穎而出。研制的數控砂線切割機床順利通過國家（北京）航天城專家組驗收，成為航天城航天器生產設備的供應商之一。同年年底晨虹新型金剛石線切割成功下線，在加工脆硬不導電材料的數控設備中切割線的平穩運行、異型切割、切割角度偏擺等方面又是一個大大的提高。
2010年8月公司的數控金剛石砂線切割機床被江蘇省科學技術廳認定為“高新技術產品”，同年年底，本公司獲得江蘇省民營科技企業協會授予“江蘇省民營科技企業”稱號。
2010年4月下旬江西賽維LDK太陽能高科技有限公司單晶部與我公司聯系，希望我公司能為江西賽維公司研發一款特殊砂線切割機床，通過溝通研究我公司為其設計了一款X軸1.5米、Y軸1米，切割厚度為0.8米的數控金剛石砂線切割機床以滿足加工需求。
本公司生產的電火花線切割環形工件加工機床提高了電腦繡花機的工作效率。
我們晨虹數控公司在產品制造上具有強大的實力，可為用戶設計制造各種專用機床是我們的特色。
