| 適用行業 | 通用 |
|---|---|
| 工作臺面尺寸 | 450×550mm |
| 工作油糟尺寸 | 420×500mm |
| 工作臺行程（X*Y） | 400×500mm |
| Z軸行程 | 400mm |
| 最大切割厚度 | 400（mm） |
| 錐度 | 0 |
| 最大承重 | 450kg |
| 主機重量 | 1450kg |
| 主機裝箱尺寸 | 400×500 |
| 最大加工速度 | 150（mm/min） |
| 最大加工電流 | 6（A） |
| 最小電極消耗比 | 1:0.001 |
| 表面粗糙度 | ≤2.5（um） |
| 最大功耗 | 2kw |
| 輸入電壓 | 380v |
| 控制箱重量 | 150kg |
| 控制箱裝箱尺寸 | 400×500 |
| 電極絲直徑范圍 | 0.12~0.18mm |
| 工作臺承受重量 | 450kg |
| 機床導軌 | 鋼導軌 |
| 加工精度 | 0.015mm |
| 控制系統 | HL |
| 走絲速度 | 快走絲 |
| 最大切割斜度/工件厚度 | 400mm |
| 售后服務 | 整機保修一年，終身維護 |
| 品牌 | 晨虹 |
| 型號 | DK7740-D |
專業廠家直銷，質量可保證！
一年保修，終身維護！
可根據用戶產品具體情況要求設計專用數控機床！
數控多線線切割機，多線電火花線切割機，三頭多線切割機
溫馨提示：
本公司的設備性能、外觀在不斷完善改進中，以上產品屬性、圖片及價格僅供參考，詳情歡迎旺旺聯系或來電咨詢詳情！
機床簡介
晨虹數控三線電火花線切割機床，多線電火花線切割機床，是為客戶設計的一款切割鈦合金的專用數控電火花線切割機床。
之前有客戶在網上聯系我，希望用我們的金剛石線切割機床切割鈦合金。鈦合金導電并不是很好，所以加工起來也是有難度的。用金剛石線切割機床切割鈦合金雖然能加工，但速度太慢了，比電火花線切割機床切割的速度更慢。所以我們還是建議客戶使用電火花線切割機床切割鈦合金。這個客戶說他們之前用過很多方式，因為鈦合金的價格很高，使用別的方式浪費很大，使用線切割加工方式很節約材料的，但加工的速度又太慢了，之前使用別的廠家生產的電火花線切割機床切割直徑99mm的鈦合金圓柱體，切割一片耗時2個小時，希望我們使用晨虹生產的電火花線切割機床試切一下看看速度會不會更快一些。
我們使用我們晨虹數控公司生產的線切割機床切了幾片，最慢的用了1個小時零20分鐘，最快的時間是用了一個小時零10分鐘。我告訴客戶切割一片用時一個小時零20分鐘。所以客戶對我們晨虹線切割機床產生了興趣。了解到我們之前有為別的客戶生產過一個5根線同時切割薄壁鋼管的專用電火花線切割機床，便對這樣的多線電火花線切割機床產生了興趣。

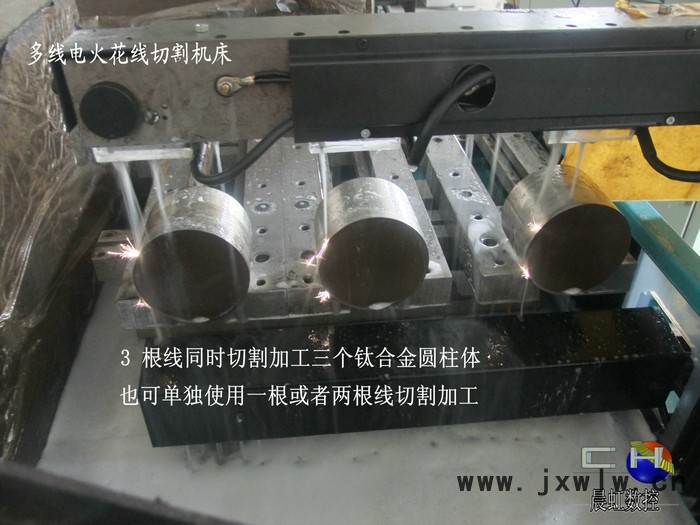

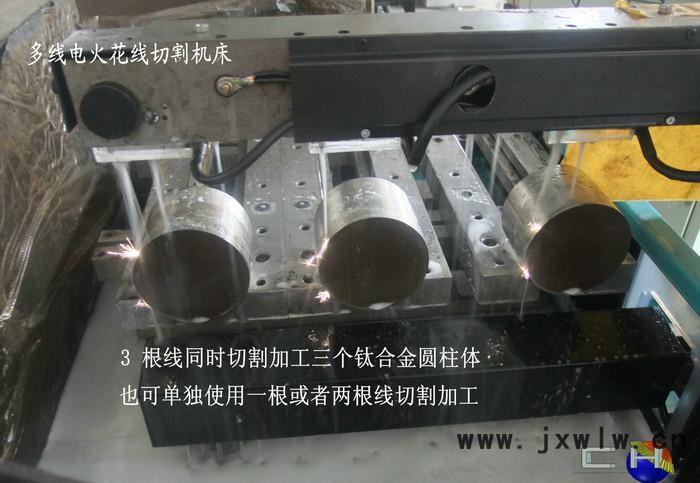

我們?yōu)榭蛻羯a(chǎn)了這臺3線同時能加工三個工件的電火花線切割機床，并在出廠前做了幾天的測試。使用一根線切割一片，用時1個小時零6分鐘，三根線同時加工三個零件用時3個小時切割完畢，平均下來就是一個小時切割一片，與客戶原來的切割效率相比提高了一倍。
客戶定做的特殊線切割機床-3頭數控電火花線切割機床技術參數
一、該型號機床技術參數如下：
機床設備的型號規格及性能說明
機床型號 | DK7740-D |
工作臺行程 | 400mm×500mm |
特點 | 三根鉬絲同時加工3件直徑120毫米內鈦合金圓柱 |
工作臺最大承重 | 450kg |
最大切割厚度 | 400mm |
最大切割效率 | 150mm2/min |
最大切割電流 | 6A |
最佳表面粗糙度 | Ra≤2.5μm |
加工精度 | 直體工件0.015mm（材料Ca12 40mm、φ10） |
機床消耗功率 | 1.5 KW |
電極絲直徑 | 0.12～0.18mm |
走絲速度 | 變頻無極調速 |
工作臺面至地面 | 800mm |
手輪移動/轉 | 4mm |
絲架最大跨度 | 400（可調） |
二、機床組成結構及性能特點
1/機械部分
（1） 主機設計采用有限元分析方法設計，確保機床的強度和剛性，機床主要部件采用優質灰口鑄鐵鑄造，加工后經二次人工時效和震動時效處理，減少鑄造應力。安裝面經精密磨削和刮研確保機床精度。XY軸傳動安裝精密P2級滾珠絲杠，導軌采用軸承鋼淬火后精密磨削制造。
（2） 精密導輪組件采用雙軸承結構；工作臺周圍有擋水罩便于操作上絲。
2/電氣系統
（1） 機床數控系統通過穩定可靠的計算機進行控制，編程系統采用HL線切割編程控制一體軟件。
（2） 采用變控一體化線切割專用高效脈沖電源，整體臺式電柜，使繪圖和操作更加便捷、舒適。
（3） 采用先進的“雙系統”控制，大范圍兼容主流電子圖版格式，預置快捷的USB接口，可實現異地繪圖本地加工，大大提高生產效率。
（4） 良好的斷絲停車保護功能，發生斷絲絲筒和水泵自動停止工作，程序停止加工，并自動退回加工起點，重新裝絲后可正向加工亦可反向加工，提高生產效率。
3、隨機資料和工具
隨機文件資料
序號 | 名稱 | 數量 | 備注 |
1 | 機械、電氣說明書（合訂） | 1 |
|
2 | 軟件說明書 | 1 |
|
3 | 裝箱單 | 1 |
|
4 | 合格證 | 1 |
|
整機配備（型號：DK7740-T）
序號 | 名稱 | 規格 | 數量 | 備注 |
1 | 電火花線切割機床 | DK7740-T | 1 |
|
2 | 控制電柜 | CHGK-11 | 1 |
|
3 | 水箱 | 線切割通用 | 1 |
|
4 | 下水管 | 1/4吋 | 2 |
|
5 | 地腳墊鐵 | 通用 | 6 |
|
6 | 手輪 | 直徑120 | 2 |
|
7 | 水泵 | 120W | 1 |
|
8 | 擋水板 | 配套DK7740-T | 1 |
|
工具箱
序號 | 名稱 | 規格 | 數量 | 備注 |
1 | 內六角扳手 | 4、6、8、10mm | 各1 |
|
6 | 十字螺絲刀 | 6×125 | 1 |
|
7 | 一字螺絲刀 | 3×75 | 1 |
|
8 | 剪刀 |
| 1 |
|
我公司位于江蘇省泰州市海陵區九龍鎮龍園北路，是從事中高端數控機床科研、生產和銷售業務，是國內為客戶設計特殊數控機床的企業之一。綜合競爭實力居領先地位，本公司產品受到了眾多客戶的好評，目前有多項國家發明專利，十多項新型實用技術專利。是以科研為主的科技型企業。
公司堅持“科技創新，優質服務”的宗旨，在產品制造上具有強大的實力。為用戶設計制造各種專機是我公司的特色。遵照用戶的需求就是我們服務的方向，我們將會對您的要求以誠懇、負責、熱情的態度兢兢業業的去做，真誠的希望為您的企業發展添磚加瓦，期待與您的合作。
主要產品包括：數控中走絲電火花線切割機床，金剛石線切割機床（砂線切割機床），立式滾圓機，晶體加工磨床，直齒錐齒輪專用電火花線切割機床，多線金剛石線切割機床，龍門動梁式數控電火花線切割機床，（±15°、±30°、±45°）導輪搖擺大錐度線切割機床，精密線切割機床，數控回轉臺線切割機床，特大型線切割機床，石墨加工機，太陽能單（多）晶硅片切割機床，PCD、CBN金剛石刀具機床，金剛石刀具電火花平面磨床，PCD、CBN電火花線切割機床，PCD、CBN電火花數控成型磨床，砂輪修整加工機床，加工中心，精密數控工作臺，數控回轉臺，電鍍金剛石砂線等，我公司可根據用戶產品具體情況為客戶定制特殊專用數控機床。
聯系人：徐晨影 先生
電 話：086 0523 86261606
手 機：13365200209
傳 真：086 052386261606
郵 箱：jschsk@163.com
主 頁：www.jschsk.com
地 址：中國江蘇省泰州市海陵區九龍鎮龍園北路212-2號（江蘇新能源產業園區）

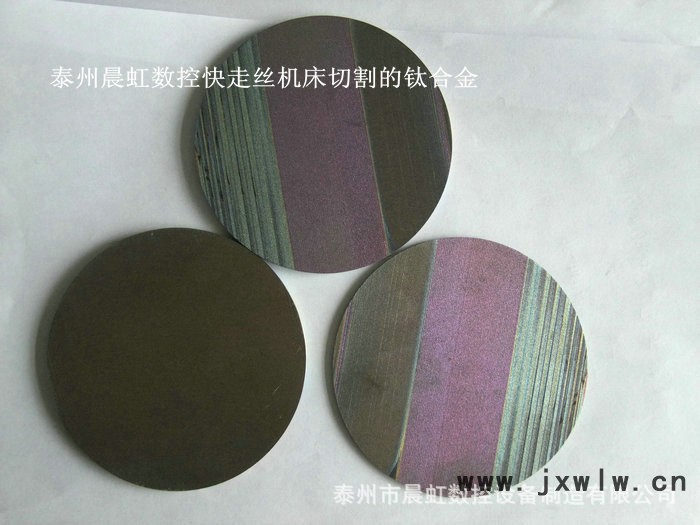

切割的鈦合金片
1、提供軟件使用說明書1套，合格證一份，裝箱單一份。
2、我方負責設備的售后維修與技術支持。設備在客戶方現場驗收合格后雙方簽字日為質保期開始日，質保期一年。
1、買受人負責卸貨及機床安裝到位。
2、我方對所售出設備負責免費安裝調試。
3、驗收合格后，雙方代表在驗收報告上簽字確認。
4、免費培訓。
