| 類型 | 弓鋸床 |
|---|---|
| 主電機功率 | 4（kw） |
| 重量 | 1600（kg） |
| 外形尺寸 | 1800×1250×1740（mm） |
| 最大鋸削直徑 | 900×500（mm） |
| 切割縫寬度 | 3（mm） |
| 控制形式 | 數控 |
| 布局形式 | 立式 |
| 安裝形式 | 落地式 |
| 適用行業 | 通用 |
| 適用范圍 | 通用 |
| 作用對象 | 半導體、非導體、晶體、高價值脆硬材料 |
| 作用對象材質 | 半導體、非導體、晶體、高價值脆硬材料 |
| 產品類型 | 全新 |
| 是否庫存 | 否 |
| 售后服務 | 正常使用情況下，公司負責產品一年“三包”。 |
| 品牌 | 晨虹 |
| 型號 | CHSX5650-300 |
型號：CHSX5650-300弓架運動式數控砂線切割機床

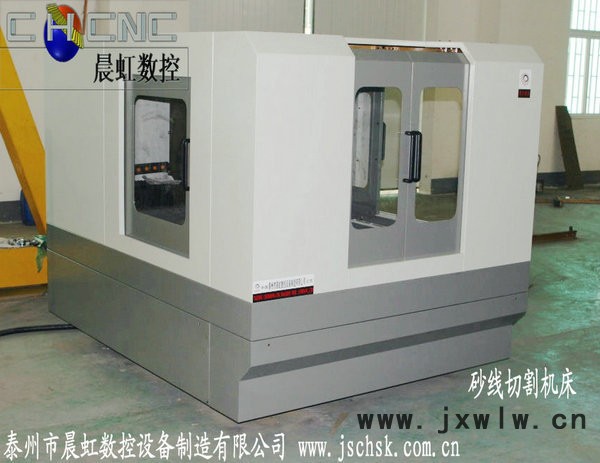

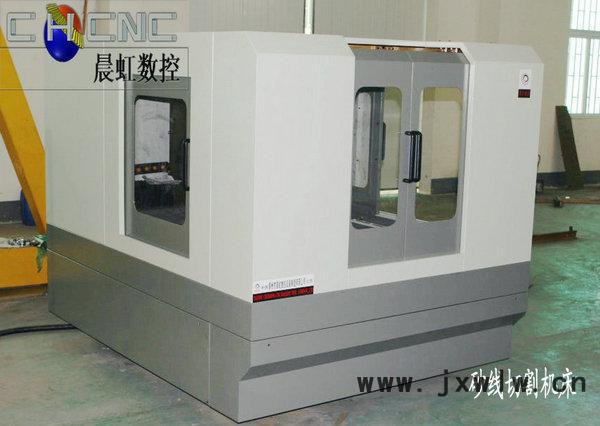

機床圖片
機床用途
數控砂線切割機床，又稱金剛石線切割機床，弓架運動式數控砂線切割機床是使用電鍍金剛石線為切削工具的刀具機床，對電火花線切割機床難以切割的非導電和半導電脆硬材料進行線切割方式加工，如硅、石墨、藍寶石、陶瓷、巖石、玻璃、晶體、碘化銫、玉石、硫化鋅、氧化鋁、硫系玻璃、硫化玻璃、有色金屬等脆性材料進行成型或厚片切割加工。

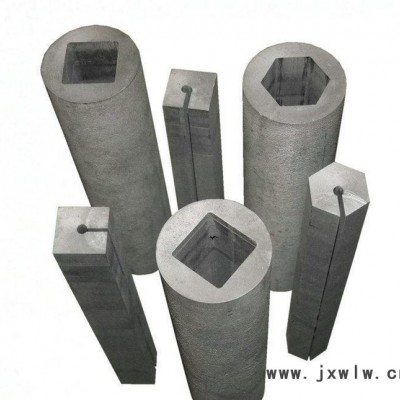

切割的石墨成型模具

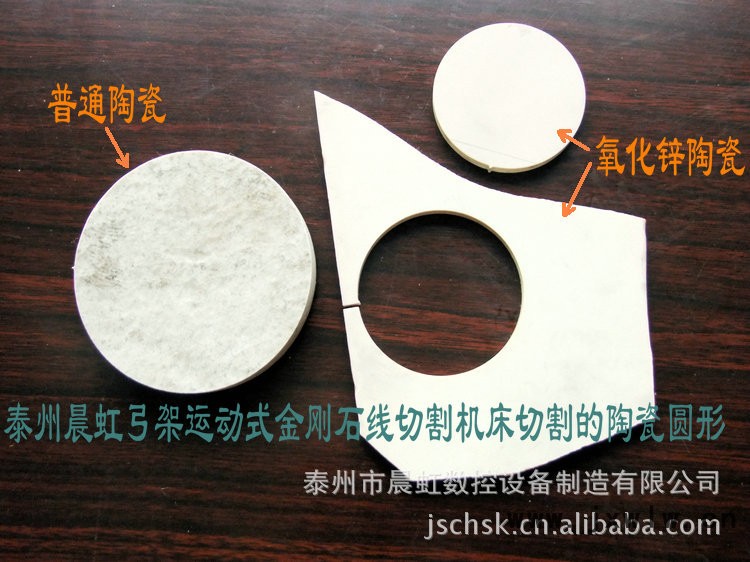

切割的陶瓷（氧化鋅陶瓷和普通陶瓷圓形）
切割的光學玻璃形狀

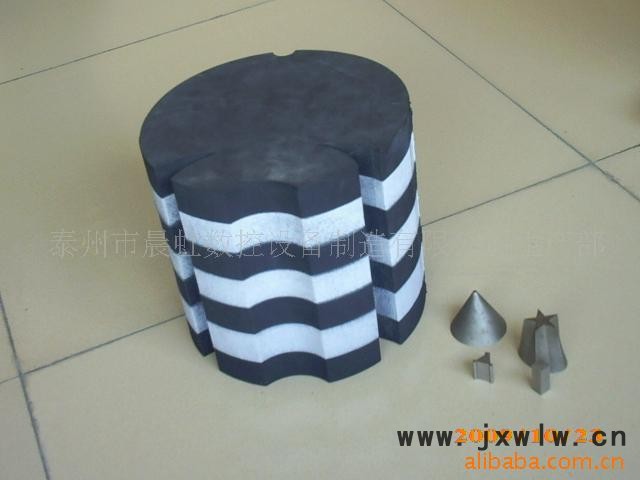

切割的EVA材料

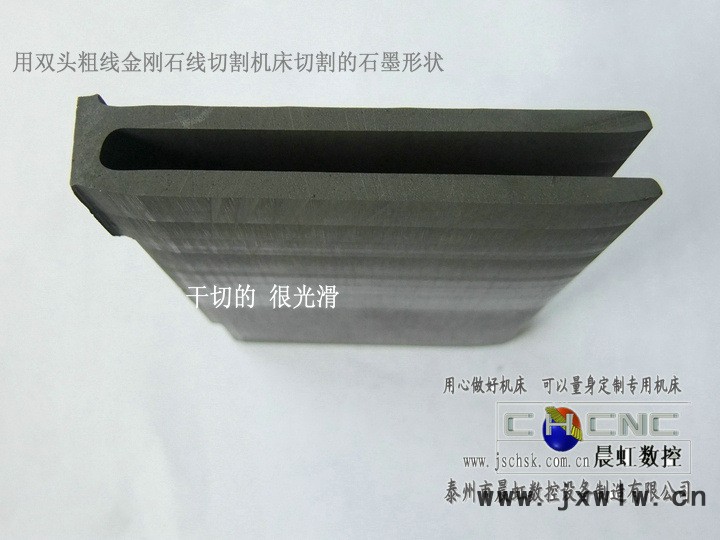

切割石墨
切割的PU密形狀

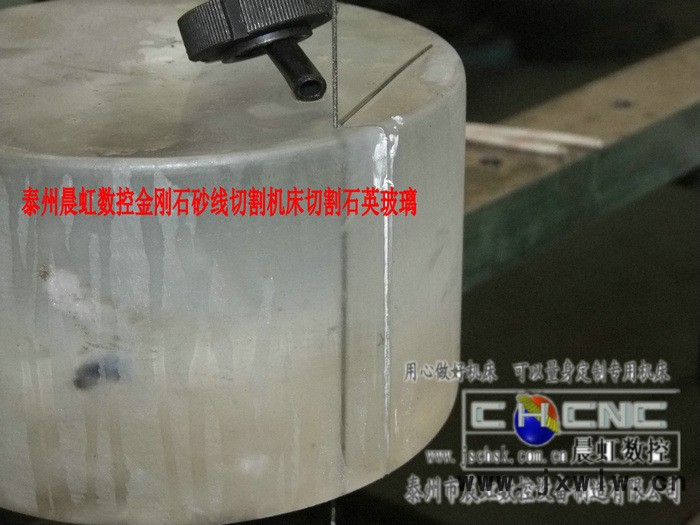

切割石英玻璃

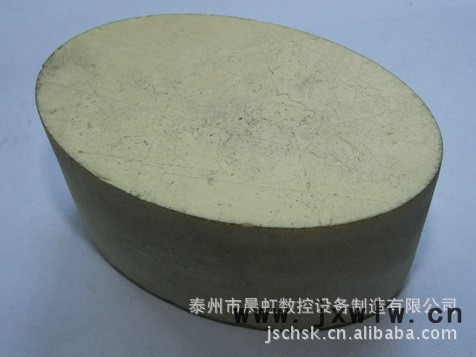

切割的航天保溫材料（橢圓形）
CHSX5650數控砂線切割機床技術參數
一、 主要技術參數。 | |||||
1. 工作臺 | |||||
1 | 工作臺面積（寬×長）ｍｍ | 900×500 | |||
2 | Ｔ型槽數 條 | 2 | |||
3 | Ｔ型槽寬 ?。恚怼?/p> | 18 | |||
4 | Ｔ型槽距 ｍｍ | 360 | |||
5 | 工作臺最大承載 ?。耄纭?/p> | 1000 | |||
6 | 工件架高度 ｍｍ | 260 | |||
２. 各向行程 | |||||
1 | 工作臺縱向行程（X向）mm | 600 | |||
2 | 工作臺橫向行程（Y向）mm | 500 | |||
3 | 砂線上下行程（Z向）mm | 60 | |||
3. 砂線和弓架 | |||||
1 | 砂線規格 | φ1.2、φ1.4、φ1.8 | |||
2 | 砂線轉動速度 | 1～30 r/s | |||
3 | 砂線往復頻率 | 20～100次/min | |||
4 | 驅動砂線電機功率 | 1.5KW | |||
5 | 最大切割厚度 | 300mm | |||
4. 進給電機 | |||||
1 | 工作臺X向 | 8N.M | |||
2 | 工作臺Y向 | 8N.M | |||
5. 機床精度標準 | |||||
1 | 工作夾持框架表面與XY軸運動的平行度: 任意300測量長度上為0.02,最大允差0.05 | ||||
2 | X軸運動與Y軸運動之間垂直度： 任意300測量長度上為0.02 | ||||
3 | 機床工作臺面的平面度：在1000測量長度上為0.04任意增加100允許增加0.01 | ||||
4 | 工作臺運動的定位精度: 測量長度≤500為0.025 測量長度≤1000為0.04 | ||||
5 | 弓架與工作臺X軸方向的垂直度：0.015/100 | ||||
6 | 弓架與工作臺Y軸方向的垂直度：0.015/100 | ||||
7 | 砂線與弓架X軸運動方向的平行度：0.015/100 | ||||
8 | 砂線與弓架Y軸運動方向的平行度：0.015/100 | ||||
9 | 機床自重 1600KG | ||||
二、主要結構、性能特點。
1．機床的主要組成部分。
本機床主要由工作臺部分、底座部分、弓架部分、電氣部分、潤滑部分、冷卻部分、防護部分組成。
2．結構布局與特點。
整機采用床身固定。工作臺在床身上作Y向移動，弓架在立柱上作Ｚ向往復運動，立柱部件帶動金剛石線做X向運動。立柱采用臺灣產HIWIN直線滾動導軌,具有磨損小，使用壽命長等特點。保證弓架往復運動的平穩和可靠性。整機布局合理、美觀，保證機床整體的剛性。
3．大件
主要大件如立柱、床身、工作臺等均采用箱型或近似箱型結構，大規格結構尺寸，并布置有足夠加強筋板，如立柱中間布置有對連整體筋板。采用高強度鑄鐵和樹脂砂工藝鑄造，具有完整的二次時效工藝以消除殘余應力，保證整機具有足夠的強度、剛性和高穩定性。床身、立柱、工作臺等大件用機加工修整外表面，確保表面平整，整機外型美觀。
4． 三向?qū)к?/p>
?。?、Y、Z三軸均采用臺灣產HIWIN高精度滾動直線導軌。運行精度高，承載能力強，摩擦系數小，運動靈敏度高，性能優越，且機床的精度穩定性極好，使用壽命長。
5． 兩向進給機構
（１）Ｘ、Y向進給機構采用精密滾珠絲桿傳動，伺服電機帶動絲桿傳動，進給驅動特性好，機構簡單，維護方便。
6. 潤滑系統
本機床采用自動潤滑油泵定時定量加油潤滑。導軌、滾珠絲桿等所有運動的零部件有完善的集中潤滑系統，可實現定時、定量全自動潤滑。主軸軸承采用高質量潤滑脂潤滑。
7． 安全防護
?。ǎ保?、Ｙ向?qū)к壊捎蒙炜s防護罩防護，Ｚ向?qū)к壱才渲糜蟹雷o裝置，確保導軌和絲桿工作的可靠性和壽命。
（２）主電機、進給電機均設有超載、過熱電氣保護功能。各向進給機構設有限位和極限擋塊控制裝置，機床工作安全可靠。
?。ǎ常┮苿庸芫€采用金屬套管或非金屬鏈條裝置做安全防護。
發貨：
1． 付款方式：簽署合同時支付30%預付款合同生效，機床驗收合格后付清全款提貨。
2． 發貨時間：定單確認，收到30%預付款后90個工作日出貨。
3． 運輸方式：貨車運輸。
聯系方式：
泰州市晨虹數控設備制造有限公司
工廠地址：江蘇省泰州市海陵區九龍鎮龍園北路
聯系人：徐工
電話：0523-86261606 13365200209
傳真：0523-86261606
郵編：225300
網址：www.jschsk.com.cn www.jschsk.com
E-Mail：tzxcy@yahoo.com.cn jschsk@163.com
另：本公司可加工帶錐度的石墨模具，歡迎來電咨詢。
