| 類型 | 弓鋸床 |
|---|---|
| 主電機功率 | 2.5（kw） |
| 重量 | 1000（kg） |
| 外形尺寸 | 1240×950×1400（mm） |
| 最大鋸削直徑 | 250（mm） |
| 切割縫寬度 | 1（mm） |
| 控制形式 | 數控 |
| 布局形式 | 立式 |
| 安裝形式 | 落地式 |
| 適用行業 | 通用 |
| 適用范圍 | 通用 |
| 作用對象 | 石墨、玻璃、陶瓷、注塑泡沫、復合材料等 |
| 作用對象材質 | 半導體、導電、非導電材料、晶體等脆硬材料 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 正常使用情況下，公司負責產品一年“三包”。 |
| 品牌 | 晨虹 |
| 型號 | CH5625 |
泰州市晨虹數控設備制造有限公司
專業廠家直銷，質量可保證！
一年保修，終身維護！
可根據用戶產品具體情況要求設計專用數控機床！
數控注塑泡沫材料形狀切割設備使用的線切割機--弓架運動式金剛石線切割機，又叫數控砂線切割機床。
好消息：我公司弓架運動式金剛石線切割機根據用戶使用情況，CH5625和CH5640兩個型號開始備庫存啦，需要的用戶，可采購到現貨哦！
配電柜圖
溫馨提示：
本公司的設備性能、外觀在不斷完善改進中，以上產品屬性、圖片及價格僅供參考，本公司新款弓架運動式金剛石線切割機弓架部分可調節高度，砂線長度適用范圍更廣，詳情歡迎旺旺聯系或來電咨詢詳情！

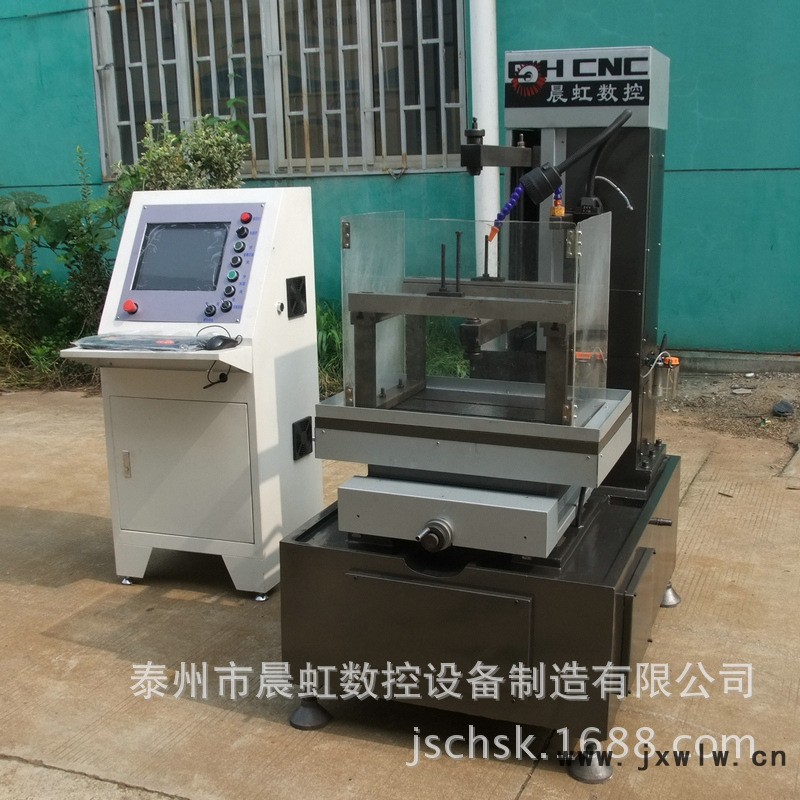

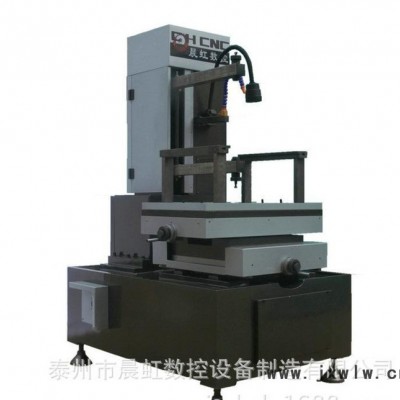

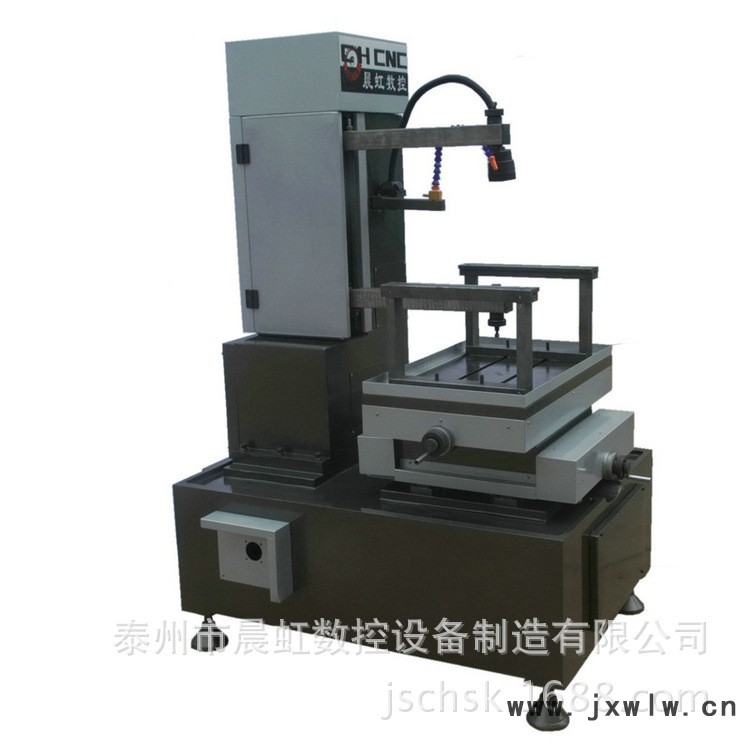

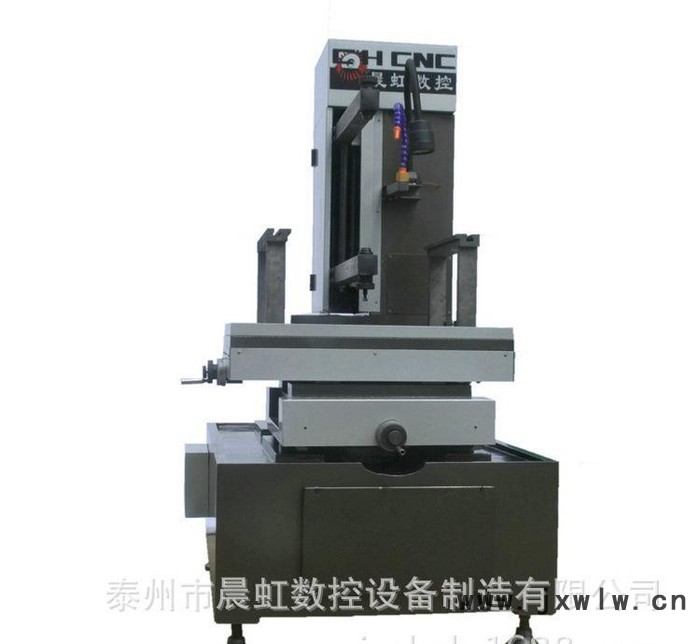

機床簡介
數控注塑泡沫材料形狀切割設備使用的線切割機--弓架運動式數控金剛石線切割機，又稱數控砂線切割機。廣泛用于石墨、環氧板、大理石、玉石、光學玻璃、陶瓷、鐵氧體、半導體材料、碳化硅、耐火磚等不導電材料其直體工件的成型切割，如石墨電極等等。
機床的主要結構及工作原理：機床的主要用途及適用范圍
數控注塑泡沫材料形狀切割設備使用的線切割機--弓架式金剛石線切割機床，經過我公司不斷改進，已成為是我公司的成熟產品。該款機床是將一根鍍有金剛石顆粒的鋼絲（名稱：電鍍金剛石砂線，以下簡稱砂線）固定在弓架上，經收緊使該砂線處于繃緊狀態，砂線在30～60毫米范圍內，以30HZ頻率上下往復運動，使砂線與工件進行磨削達到加工目的。
本產品是利用砂線上下往復運動使砂線與工件產生切削以達到加工的目的。因此，必需要用專門的電鍍金剛石砂線做為刀具，對工件進行加工，工件在數控裝置或計算機控制下自動按程序確定的軌跡運動，最后得到所需形狀的工件。
本加工方法最大特點是對電火花線切割機床難以加工的不導電材料的補充。原則上對導電和不材料只要硬度比砂線小均可加工，對用電火花線切割機床加工難以加工的石墨材料，采用本產品加工尤能顯示其無比的優越性；對脆性材料如注塑泡沫材料、復合材料、陶瓷、環氧板、鐵氧體、半導體材料、碳化硅、耐火磚、非導電材料等具有一定脆性材料的成型切割均可加工。
機床型號和技術參數
1、 型號說明
如CH5640：
CH（廠標縮寫）
56（系列）
40（x軸行程400毫米）
2、工作臺尺寸：400×680mm
3、工作臺左右行程（X軸）：400 mm
4、工作臺前后行程（Y軸）：500 mm
5、加工工件厚度：400 mm
6、工作臺T型槽數：2
6、工件架數：2
8、附加橋架數：2
9、最高生產率(石墨,不計精度和光潔度)≥1000 mm²/min
10、砂線選用直徑1.0 、1.2 、1.4 、1.8 mm，配套用相應夾頭。
11、脈沖當量：工作臺 0.001 mm
12、型號參數：
機床型號 | 行程：X×Y | 外形：長×寬×高 | 機床重量（Kg） |
CH5625 | 250×320 | 1200×900×1400 | 1200 |
CH5632 | 320×400 | 1240×950×1700 | 1400 |
CH5640 | 400×500 | 1450×1850×1800 | 1800 |
CH5650 | 500×1000 | 1600×2100×1800 | 3000 |
CH5625注塑泡沫材料形狀切割設備使用的金剛石線切割機技術參數
1. 各向行程 |
1.1工作臺縱向行程（X向）：250 mm |
1.2工作臺橫向行程（Y向）：320 mm |
2. 加工范圍 |
2.1 最大切割尺寸（長×寬×高）250×320×250mm |
3．工作臺 |
3.1工作臺脈沖當量:0.001毫米/脈沖 |
3.2 手輪每轉工作臺移動量：4毫米 |
4. 線架頭 |
4.1線夾頭往復頻率：變頻器無極調速，最高300次/分鐘 |
4.2線夾頭往復距離：70毫米 |
4.3兩線架之間距離：340毫米 |
4.4金剛石線直徑：0.5mm、0.8mm、1.0mm、1.4mm、2.0mm、2.5mm、3.0mm |
5．機床外形尺寸：1240×950×1400mm |
6.機床凈重：約1000KG |
我公司位于江蘇省泰州市海陵區九龍鎮龍園北路212-2號，是從事中高端數控機床科研、生產和銷售業務，是國內為客戶設計特殊數控機床的企業之一。綜合競爭實力居領先地位，本公司產品受到了眾多客戶的好評，目前有多項國家發明專利，十多項新型實用技術專利。是以科研為主的科技型企業。
公司堅持“科技創新，優質服務”的宗旨，在產品制造上具有強大的實力。為用戶設計制造各種專機是我公司的特色。遵照用戶的需求就是我們服務的方向，我們將會對您的要求以誠懇、負責、熱情的態度兢兢業業的去做，真誠的希望為您的企業發展添磚加瓦，期待與您的合作。
2014年，主要方向是把金剛石線切割機做到多元化、專業化。我公司主要產品包括：數控中走絲電火花線切割機床，金剛石線切割機床（砂線切割機床），立式滾圓機，晶體加工磨床，直齒錐齒輪專用電火花線切割機床，多線金剛石線切割機床，龍門動梁式數控電火花線切割機床，（±15°、±30°、±45°）導輪搖擺大錐度線切割機床，精密線切割機床，數控回轉臺線切割機床，特大型線切割機床，石墨加工機，太陽能單（多）晶硅片切割機床，PCD、CBN金剛石刀具機床，金剛石刀具電火花平面磨床，PCD、CBN電火花線切割機床，PCD、CBN電火花數控成型磨床，砂輪修整加工機床，加工中心，精密數控工作臺，數控回轉臺，電鍍金剛石砂線等，我公司可根據用戶產品具體情況為客戶定制特殊專用數控機床。
聯系人：徐晨影 先生
電 話：086 0523 86261606
手 機：13365200209
傳 真：086 052386261606
郵 箱：jschsk@163.com
主 頁：www.jschsk.com
地 址：中國江蘇省泰州市海陵區九龍鎮龍園北路（江蘇新能源產業園區）
1、提供軟件使用說明書1套，合格證一份，裝箱單一份。
2、我方負責設備的售后維修與技術支持。整機免費保修時間自驗收之日起為12個月（人為或操作不當?shù)仍蛟斐傻膿p壞除外）。
1、買受人負責卸貨及機床安裝到位。
2、我方對所售出設備負責免費安裝調試。
3、驗收合格后，雙方代表在驗收報告上簽字確認。
4、免費培訓。
