| 類型 | 臥式線據 |
|---|---|
| 主電機功率 | 2.5（kw） |
| 重量 | 900（kg） |
| 外形尺寸 | 950×1100×1800（mm） |
| 最大鋸削直徑 | 500（mm） |
| 切割縫寬度 | 0.3（mm） |
| 控制形式 | 數控 |
| 布局形式 | 臥式 |
| 安裝形式 | 落地式 |
| 適用行業 | 通用 |
| 適用范圍 | 通用 |
| 作用對象 | 石墨、玻璃、陶瓷**、藍寶石、巖石、復合材料等 |
| 作用對象材質 | 莫氏硬度9.5以下的脆硬材料 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 在質保期內，如因設備質量問題造成零部件損壞，我公司無償更換，并且在接到故障通知后48小時內派技術人員 |
| 品牌 | 晨虹 |
| 型號 | CHSX5660-XW非標 |
如果非要給您一個選擇購買泰州晨虹數控金剛石線切割機的理由，那就是專業，我們現在專業研發生產數控金剛石線切割機。
——泰州晨虹是國內較早研發金剛石線切割機的企業之一。我們公司的老板徐工就是技術出身，技術就是我們老板自己，25年前我們老板是從技工開始，車、銑、磨、鉆、電火花、線切割、裝配，這些工作都有親自操作。6年前泰州晨虹成立，我們第一批工人公司里的所有設備都是徐工手把手的教會操作。徐工曾設計數控系列電火花線切割機床、電加工機床專機、數控深孔鉆床、數控加工中心、數控雕銑機床、電火花輪胎模成型切割機床、數控金剛石線切割機床等產品。25年的各種電火花線切割機床設計經驗，并有電火花線切割加工直齒錐齒輪的發明專利技術；10多年弓架運動式金剛石線切割機設計經驗；6年的細線金剛石線切割機設計經驗。
——我們有一支專業的隊伍，6年多的時間里，我們一共研發了9個款式的金剛石線切割機床，試驗切割了多種材料，涉及了石墨、藍寶石、玉石、巖石、人工晶體、光學材料、有色金屬、太陽能等多個行業。在金剛石線切割機的制造上，積累了很多寶貴經驗，攻克著一個又一個出現的難題，比如金剛石線的使用壽命、頻繁斷線，導輪的大小和材質，前前后后做了許多次修改和完善。
——我們金剛石線切割機的切割效果。我們不拼自己的客戶有多牛逼，也不想跟你說誰誰誰哪些人都是用的我們的機床。也許研發的時間不是重點，也有人站在別人技術的基礎上起步，關鍵是最終的切割效果。要把材料切割平整、光滑，還要切割效率高。我們有信心做得越來越好。
泰州晨虹數控設備制造有限公司
金剛石線切割機床
CHSX5660-XW非標

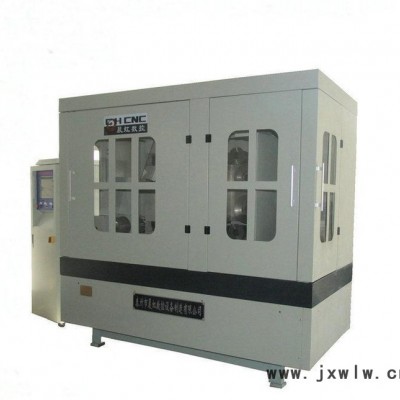

CHSX5660-XW型是我公司近年研制開發的一款新型數控金剛石線切割機床，該機床采用臥式結構，即金剛石切割線切割部分從晶體上面進刀切割方式，采用我公司專利技術切割工藝保證切割精度和平整度，且不易引起碎裂。CHSX5660-XW非標型是我公司為用戶公司場地具體情況設計的。
這款機床具有以下特點：
1、床身、工作臺、立柱等要求高精密度保持性部分采用優質鑄鐵鑄造而成，鑄件結構為箱型蜂窩布筋，經人工時效處理，導軌采用進口高精密滾動直線導軌，高精密滾珠絲杠傳動，絲杠一端裝有數控伺服電機，在工作臺上裝有分辨率不大于0.01mm精密磁柵尺反饋進給精度，由數顯表顯示移動數值。該工作臺尺寸為500×700mm，水平行程600mm。
2、切割部分垂直切割行程為550mm。
3、針對加工材料要求可以配置的金剛石線規格（f0.25㎜，f0.35㎜，f0.45㎜）。
4、我公司該款機床金剛石砂線以6～15m/s的速度對工件進行切割。
5、在加工大尺寸晶體時為了確保加工晶體精度，我公司借鑒國外單線切割機床技術，采用雙輪貯絲盤結構，單盤裝有金剛石線2000m，經數控編程金剛石線在加工時可采用遞進式切割方式，如編程進絲200m，退絲199.8m，在加工時始終循環該指令，在加工時磨損的絲逐漸收起不參與切割，新絲始終補充，這樣加工面尺寸始終保持一致，為加工精度打下基礎。

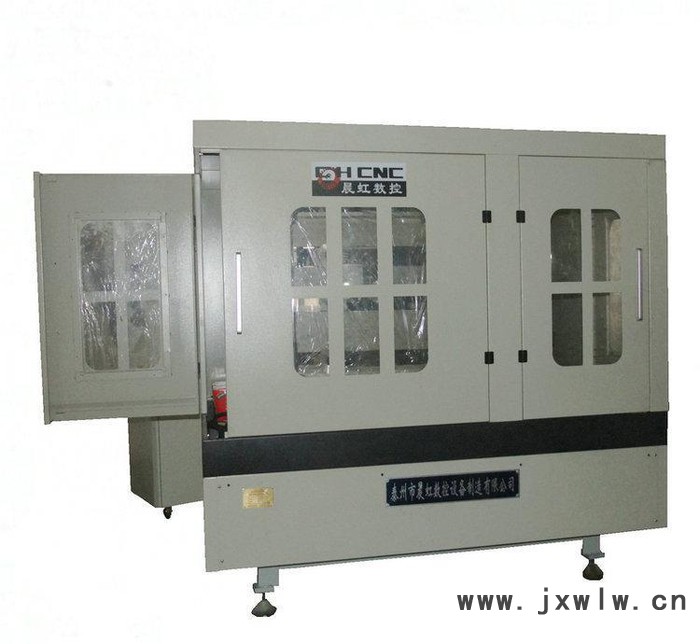

6、機床在防護及冷卻系統方面采用床身四周裝有整體鈑金罩，防護罩四周配有門便于操作，在門上有透明有機玻璃觀察窗；在床身后側有一水箱，該水箱用于冷卻液循環使用，水箱內部設有過濾沉淀裝置。
7、晶體材料加工截面若是圓形或三角型狀態，采用始終一致進給速度會有以下不足：
Ⅰ、切割效率低:進刀時必須采用較慢進給，以后加工保持該速度必然效率低。
Ⅱ、表面質量差：截面的變化使加工區金剛石線與晶體接觸切割區域不同，切割阻力波動線的張力發生變化，加工面質量下降。
針對以上幾點不足，我公司該機床由于是數控可編程的，結合加工晶體截面情況，進給速度可做十段編程，即截面小的地方速度快，截面大地地方速度慢，使線的張力變化波動小。
8、采用我公司專利技術切割工藝保證切割精度和平整度。切割技術采用我公司發明專利技術，使加工件表面粗糙度明顯提高。如加工藍寶石、碳化硅、天然石料（天然巖石、大理石、玉石、方解石、冰洲石、翡翠、隕石等）、光學玻璃等材料采用該項技術效果非常顯著，表面平面度和粗糙度指標大大優于常規切割法。
9、本機床金剛石切割線張力調節采用氣缸控制，張力大小經過調整壓縮空氣閥門即可。
技術參數
1 | 工作臺尺寸400×500mm |
2 | 前后行程（水平行程）250mm，上下行程400mm |
3 | 最大切割尺寸600×400×400mm |
4 | 貯絲量 ≤2000米 |
5 | 機床外形尺寸950×1100×1800mm |
6 | 機床重量 900kg左右 |
7 | 機床護罩采用整體封閉式，四周有門窗 |
切樣展示

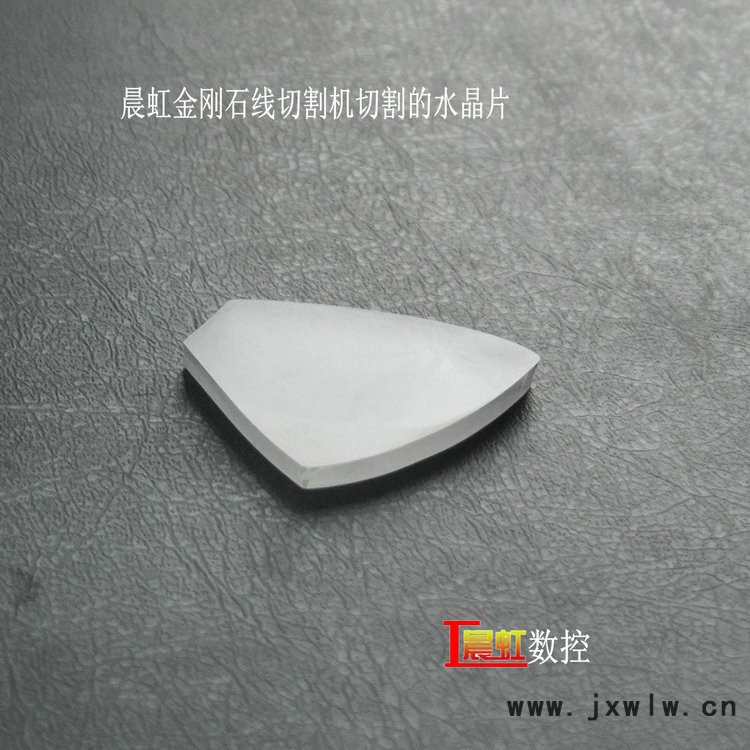

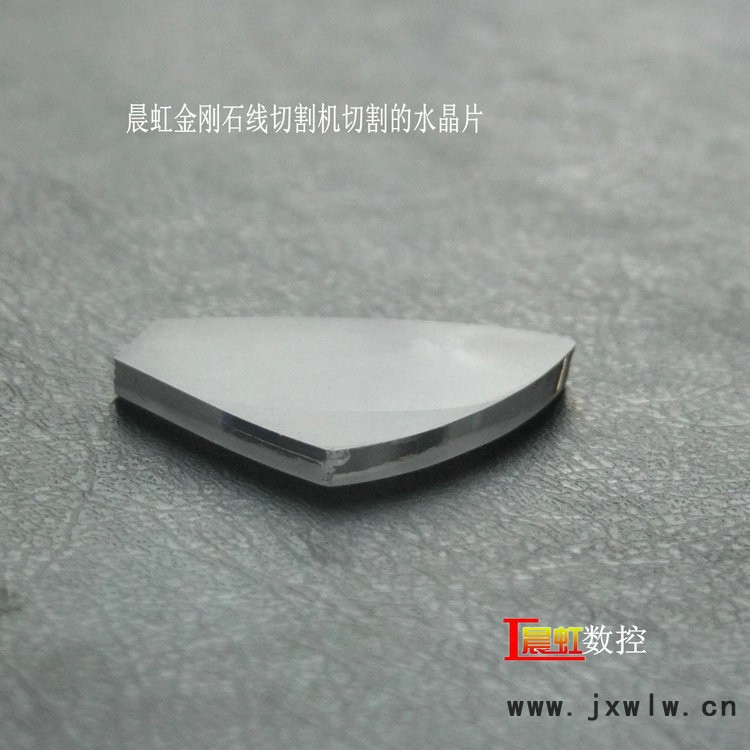

水晶切片

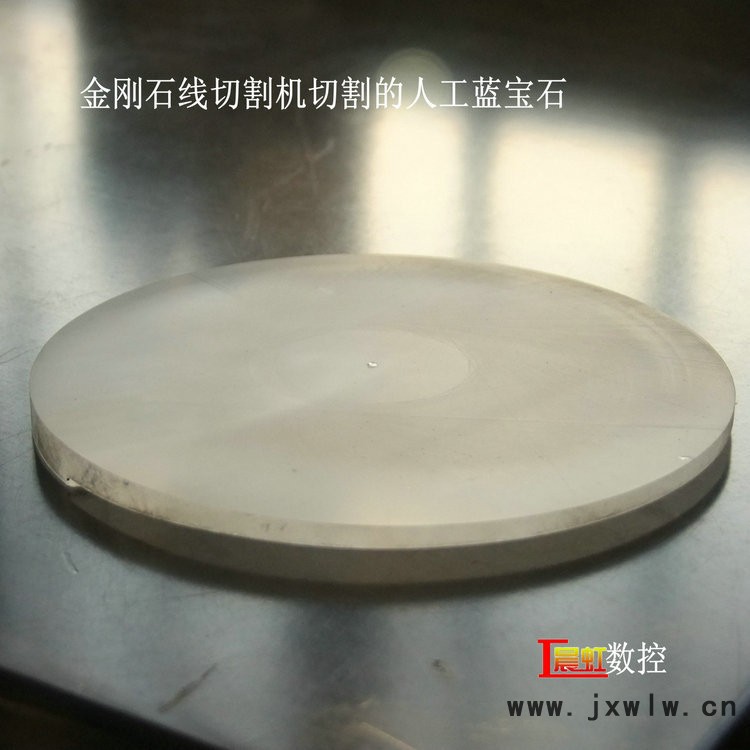

藍寶石切樣

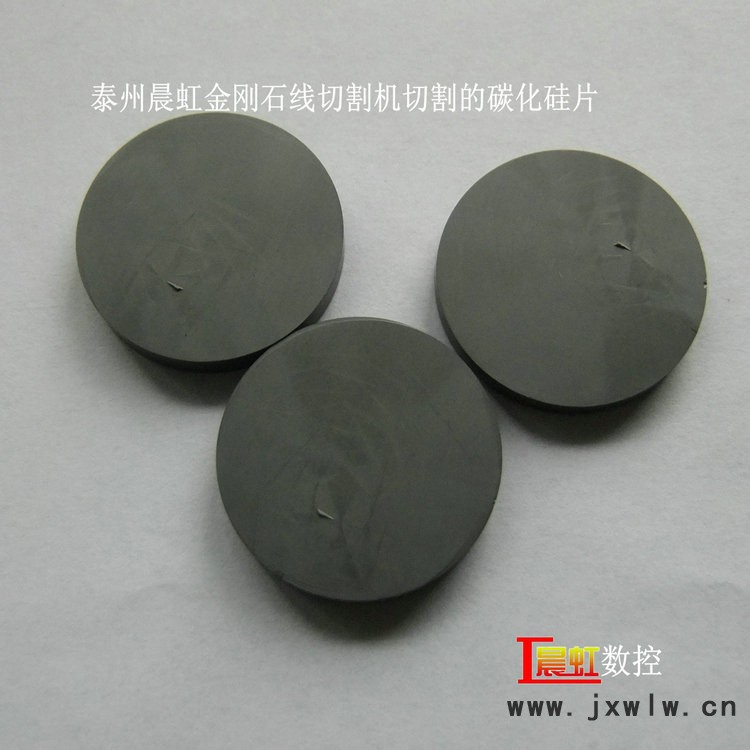

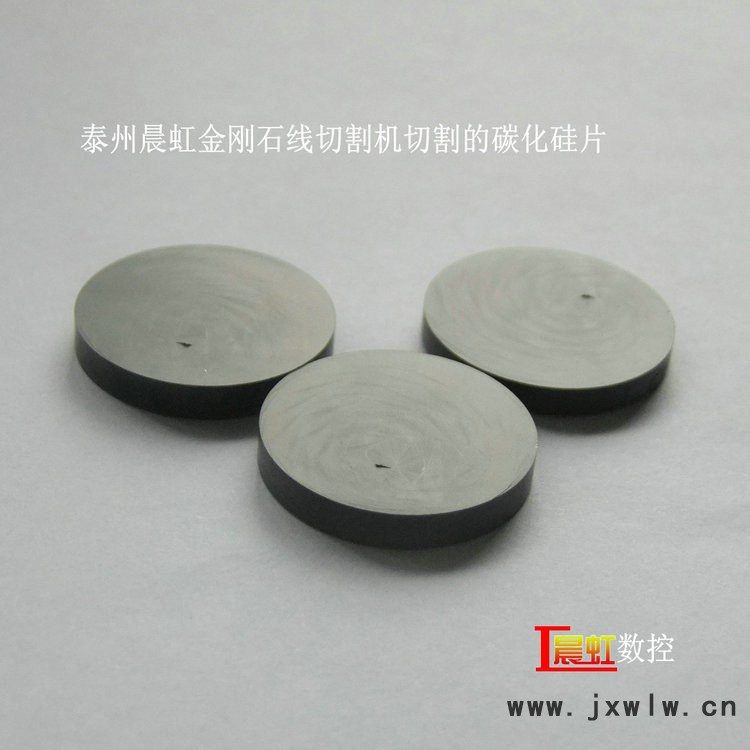

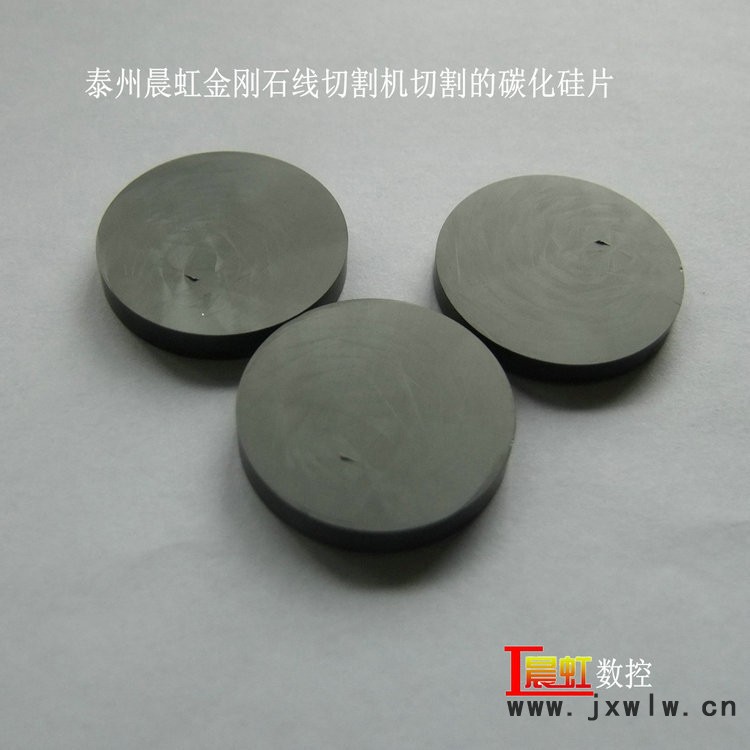

碳化硅切割效果
質保期及售后服務
1、設備驗收合格后雙方簽字日為質保期開始日，質保期一年。
2、在質保期內，如因設備質量問題造成零部件損壞，我公司無償更換，并且在接到故障通知后48小時內派技術人員維修。
