| 類型 | 弓鋸床 |
|---|---|
| 主電機功率 | 4（kw） |
| 重量 | 1800（kg） |
| 外形尺寸 | 1450×1850×1800（mm） |
| 最大鋸削直徑 | 400（mm） |
| 切割縫寬度 | 1.0（mm） |
| 控制形式 | 數控 |
| 布局形式 | 立式 |
| 安裝形式 | 落地式 |
| 適用行業 | 通用 |
| 適用范圍 | 通用 |
| 作用對象 | 石墨、環氧板、大理石、玉石、光學玻璃、陶瓷、鐵氧體、半導體材料、碳化硅、耐火磚等不導電材料其直體工件 |
| 作用對象材質 | 1、晶體材料2、陶瓷材料3、玻璃材料4、巖石類材料5、耐火材料6、復合材料 |
| 產品類型 | 全新 |
| 是否庫存 | 否 |
| 售后服務 | 整機保修一年，終身維護 |
| 行程 | 400×500 |
| 品牌 | 晨虹 |
| 型號 | CHSX5640 |
專業廠家直銷，質量可保證！
一年保修，終身維護！
可根據用戶產品具體情況要求設計專用數控機床！
數控弓架運動式金剛石線切割機產品全線升級，以前那種簡易型的我們不生產啦。
這種新的機床結構比老款機床的不同處在于：
1、夾頭采用通用款，一套砂線夾頭可適用金剛石線徑0.7~3.0mm之間的所有規格，使用不同規格的砂線再也不用頻繁更換砂線夾頭了，省了不少買各種型號專用砂線夾頭的錢。
2、弓架部分可調節高度，根據工件不同的厚度，調節弓架部分的高度，這樣可以達到最佳加工精度哦。
3、弓架部分可調節高度的另一個好處是，可以有更多長度的砂線可以選擇了，不像以前那樣，固定是400mm高度，就只能買600mm多長的砂線，要是長的砂線突然斷了，而砂線上面的金剛石顆粒還沒怎么磨損，現在使用這款砂線切割機的時候我們可以繼續留著，下次切割薄片的時候使用，是不是又省了一大筆錢呢？
4、看看這臺2015年的新款數控砂線切割機，外觀看起來比較美觀，上檔次。領導來了看起來也比較有面子是不是？

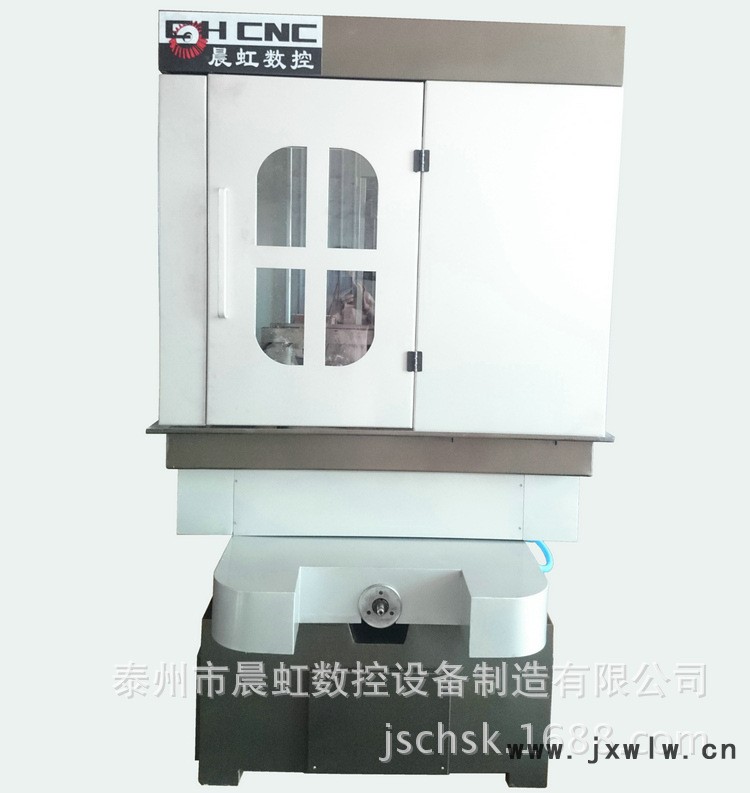

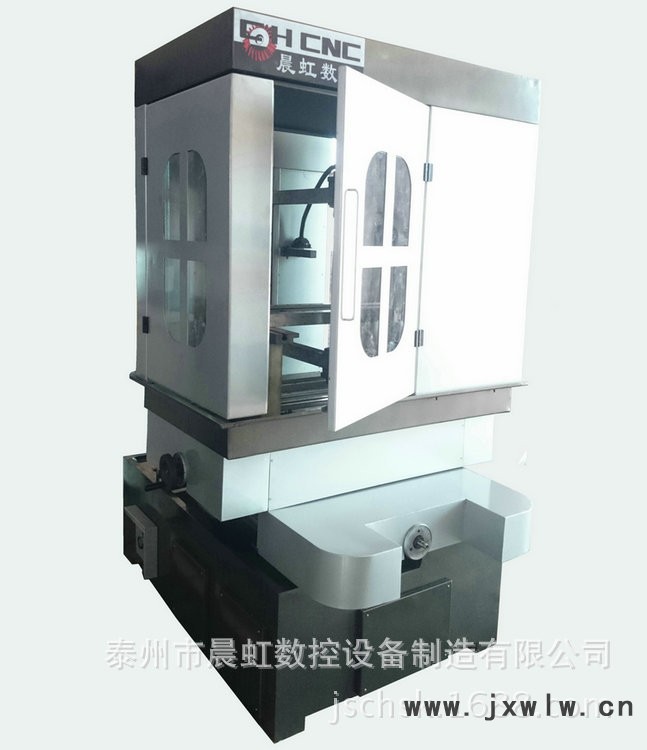

2015年新款數控砂線切割機

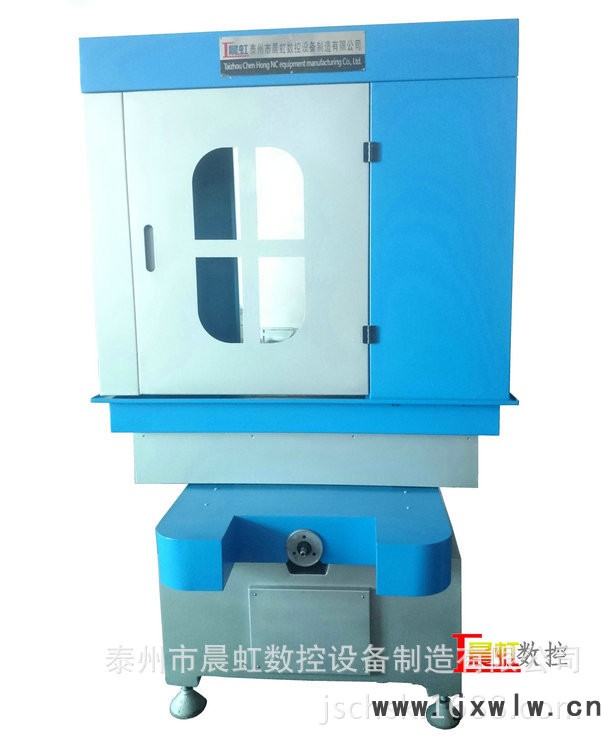

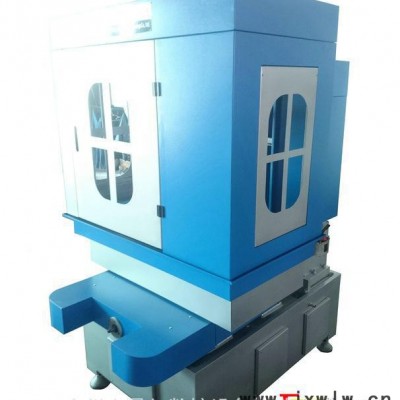

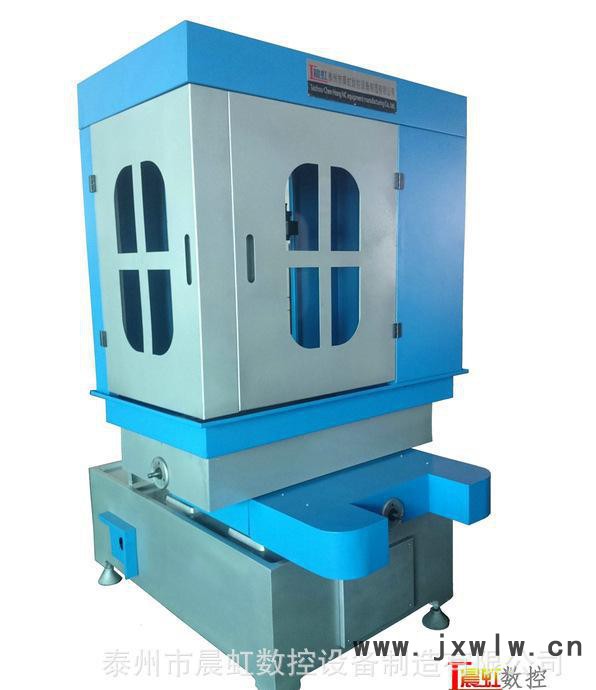

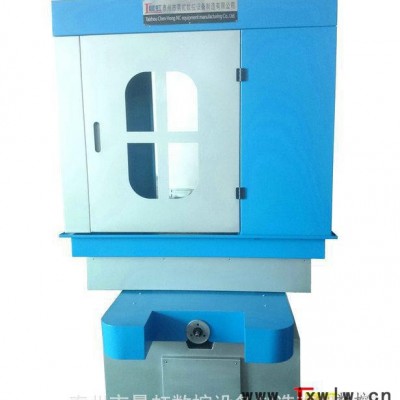

2014年款數控砂線切割機
2013年以前的老款砂線切割機
溫馨提示：
本公司的設備性能、外觀在不斷完善改進中，以上產品屬性、圖片及價格僅供參考，本公司新款弓架運動式金剛石線切割機弓架部分可調節高度，砂線長度適用范圍更廣，詳情歡迎旺旺聯系或來電咨詢?cè)斍椋?nbsp;
數控砂線切割機簡介
弓架運動式數控金剛石線切割機，又稱數控砂線切割機。廣泛用于石墨、環氧板、大理石、玉石、光學玻璃、陶瓷、鐵氧體、半導體材料、碳化硅、耐火磚等不導電材料其直體工件的成型切割，如石墨電極等等。
機床的主要結構及工作原理：機床的主要用途及適用范圍
弓架式金剛石線切割機床是我公司的成熟產品。該款機床是將一根長600毫米，直徑1.6毫米的鍍有金剛石顆粒的鋼絲（名稱：電鍍金剛石砂線，以下簡稱砂線）固定在弓架上，經收緊使該鋼絲處于繃緊狀態，砂線在30～60毫米范圍內，以30HZ頻率上下往復運動，使砂線與工件進行磨削達到加工目的。
本產品是利用砂線上下往復運動使砂線與工件產生切削以達到加工的目的。因此，必需要用專門的砂線做為刀具，對工件進行加工，工件在數控裝置或計算機控制下自動按程序確定的軌跡運動，最后得到所需形狀的工件。
本加工方法最大特點是對電火花線切割機床難以加工的不導電材料的補充。原則上對導電和不材料只要硬度比砂線小均可加工，對用電火花線切割機床加工難以加工的石墨材料，采用本產品加工尤能顯示其無比的優越性；對脆性材料如陶瓷、環氧板、鐵氧體、半導體材料、碳化硅、耐火磚等不導電材料的成型切割均可加工。
CHSX5640型數控砂線切割機 技術參數
1、 型號說明
如CHSX5640：
CH（廠標縮寫）
SX（砂線）
56（系列）
40（x軸行程400毫米）
2、工作臺尺寸：400×680mm
3、工作臺左右行程（X軸）：400 mm
4、工作臺前后行程（Y軸）：500 mm
5、加工工件厚度：400 mm
6、工作臺T型槽數：2
6、工件架數：2
8、附加橋架數：2
9、最高生產率(石墨,不計精度和光潔度)≥1000 mm?/min
10、砂線選用直徑1.0 、1.2 、1.4 、1.8 mm，配套用相應夾頭。
11、脈沖當量：工作臺 0.001 mm
12、型號參數：
機床型號 | 行程：X×Y | 外形：長×寬×高 | 機床重量（Kg） |
CHSX5625 | 250×320 | 1200×900×1400 | 1200 |
CHSX5632 | 320×400 | 1240×950×1700 | 1400 |
CHSX5640 | 400×500 | 1450×1850×1800 | 1800 |
CHSX5650 | 500×1000 | 1600×2100×1800 | 3000 |
機床主要結構、性能特點
1．機床的主要組成部分。
本機床主要由工作臺部分、底座部分、弓架部分、電氣部分、潤滑部分、冷卻部分、防護部分組成。
2．結構布局與特點。
整機采用床身固定。工作臺在床身上作Y向移動，弓架在立柱上作Ｚ向往復運動，立柱部件帶動金剛石線做X向運動。立柱采用臺灣產HIWIN直線滾動導軌,具有磨損小，使用壽命長等特點。保證弓架往復運動的平穩和可靠性。整機布局合理、美觀，保證機床整體的剛性。
3．大件
主要大件如立柱、床身、工作臺等均采用箱型或近似箱型結構，大規格結構尺寸，并布置有足夠加強筋板，如立柱中間布置有對連整體筋板。采用高強度鑄鐵和樹脂砂工藝鑄造，具有完整的二次時效工藝以消除殘余應力，保證整機具有足夠的強度、剛性和高穩定性。床身、立柱、工作臺等大件用機加工修整外表面，確保表面平整，整機外型美觀。
4． 三向?qū)к?nbsp;
Ｘ、Y、Z三軸均采用臺灣產HIWIN高精度滾動直線導軌。運行精度高，承載能力強，摩擦系數小，運動靈敏度高，性能優越，且機床的精度穩定性極好，使用壽命長。
5． 兩向進給機構
（１）Ｘ、Y向進給機構采用精密滾珠絲桿傳動，伺服電機帶動絲桿傳動，進給驅動特性好，機構簡單，維護方便。
6. 潤滑系統
本機床采用自動潤滑油泵定時定量加油潤滑。導軌、滾珠絲桿等所有運動的零部件有完善的集中潤滑系統，可實現定時、定量全自動潤滑。主軸軸承采用高質量潤滑脂潤滑。
7． 安全防護
（１）Ｘ、Ｙ向?qū)к壊捎蒙炜s防護罩防護，Ｚ向?qū)к壱才渲糜蟹雷o(hù)裝置，確保導軌和絲桿工作的可靠性和壽命。
（２）主電機、進給電機均設有超載、過熱電氣保護功能。各向進給機構設有限位和極限擋塊控制裝置，機床工作安全可靠。
（３）移動管線采用金屬套管或非金屬鏈條裝置做安全防護。
我公司位于江蘇省泰州市海陵區九龍鎮龍園北路，是從事中高端數控機床科研、生產和銷售業務，是國內為客戶設計特殊數控機床的企業之一。綜合競爭實力居領先地位，本公司產品受到了眾多客戶的好評，目前有多項國家發明專利，十多項新型實用技術專利。是以科研為主的科技型企業。
公司堅持“科技創新，優質服務”的宗旨，在產品制造上具有強大的實力。為用戶設計制造各種專機是我公司的特色。遵照用戶的需求就是我們服務的方向，我們將會對您的要求以誠懇、負責、熱情的態度兢兢業業的去做，真誠的希望為您的企業發展添磚加瓦，期待與您的合作。
主要產品包括：數控中走絲電火花線切割機床，金剛石線切割機床（砂線切割機床），立式滾圓機，晶體加工磨床，直齒錐齒輪專用電火花線切割機床，多線金剛石線切割機床，龍門動梁式數控電火花線切割機床，（±15°、±30°、±45°）導輪搖擺大錐度線切割機床，精密線切割機床，數控回轉臺線切割機床，特大型線切割機床，石墨加工機，太陽能單（多）晶硅片切割機床，PCD、CBN金剛石刀具機床，金剛石刀具電火花平面磨床，PCD、CBN電火花線切割機床，PCD、CBN電火花數控成型磨床，砂輪修整加工機床，加工中心，精密數控工作臺，數控回轉臺，電鍍金剛石砂線等，我公司可根據用戶產品具體情況為客戶定制特殊專用數控機床。
聯系人：徐晨影 先生
電 話：086 0523 86261606
手 機：13365200209
傳 真：086 052386261606
郵 箱：jschsk@163.com
主 頁：www.jschsk.com www.jschcnc.com
地 址：中國江蘇省泰州市海陵區九龍鎮龍園北路212-2號（江蘇新能源產業園區）
切割的石墨

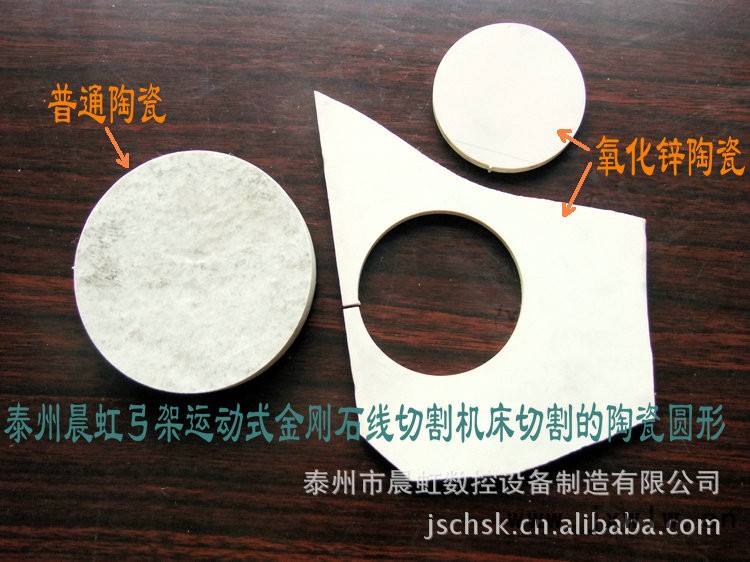

切割的陶瓷

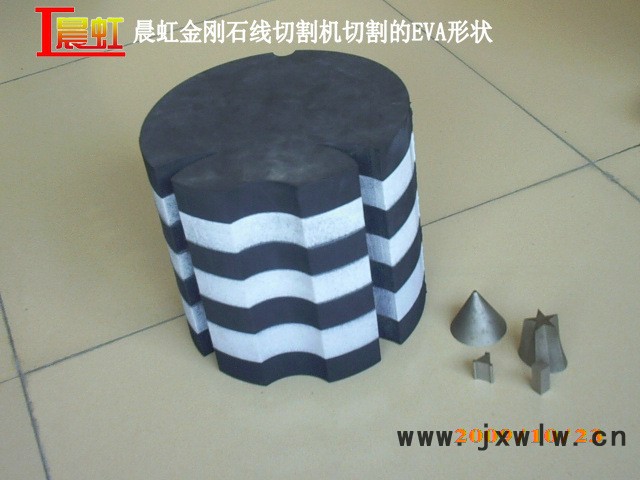

切割的EVA形狀
1、提供軟件使用說明書1套，合格證一份，裝箱單一份。
2、我方負責設備的售后維修與技術支持。整機免費保修時間自驗收之日起為12個月（人為或操作不當?shù)仍蛟斐傻膿p壞除外）。
1、買受人負責卸貨及機床安裝到位。
2、我方對所售出設備負責免費安裝調試。
3、驗收合格后，雙方代表在驗收?qǐng)?bào)告上簽字確認。
4、免費培訓。
