| 類型 | 專用鋸床 |
|---|---|
| 主電機功率 | 2（kw） |
| 重量 | 1400（kg） |
| 外形尺寸 | 1600×1600×1900（mm） |
| 最大鋸削直徑 | 200（mm） |
| 切割縫寬度 | 0.25（mm） |
| 控制形式 | 數控 |
| 布局形式 | 臥式 |
| 安裝形式 | 落地式 |
| 適用行業 | 通用 |
| 適用范圍 | 通用 |
| 作用對象 | 玻璃、藍寶石、陶瓷、玉石、硅晶體等不導電材料其直體工件 |
| 作用對象材質 | 1、晶體材料2、陶瓷材料3、玻璃材料4、巖石類材料5、耐火材料6、復合材料 |
| 產品類型 | 全新 |
| 是否庫存 | 否 |
| 售后服務 | 整機保修一年，終身維護 |
| 行程 | 200×200 |
| 品牌 | 晨虹 |
| 型號 | CHSX5620-15XW |
專業**，質量可保證！
一年保修，終身維護！
可根據用戶產品具體情況要求設計專用數控機床！

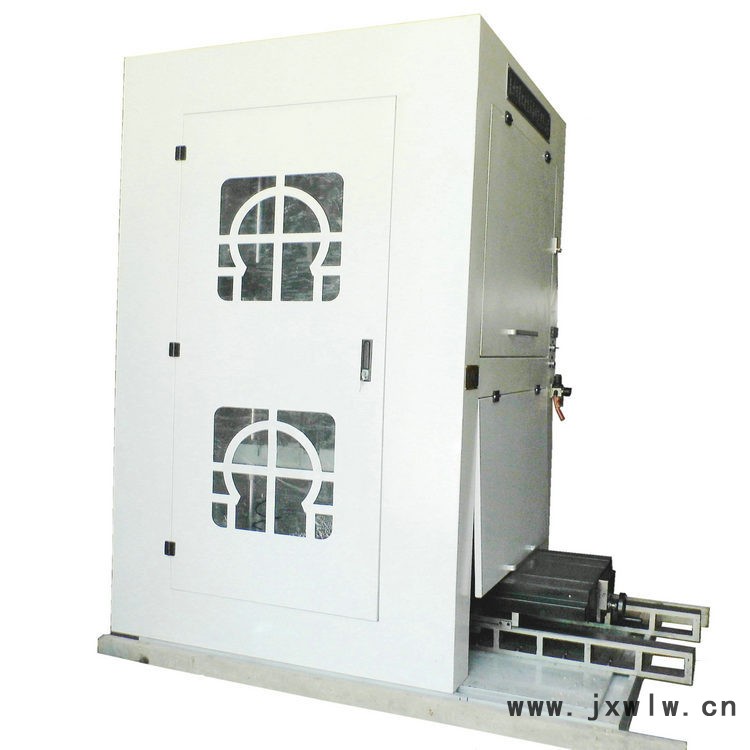

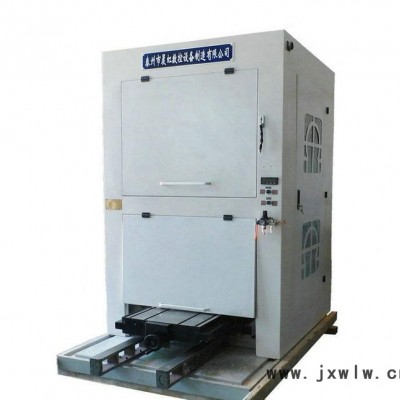

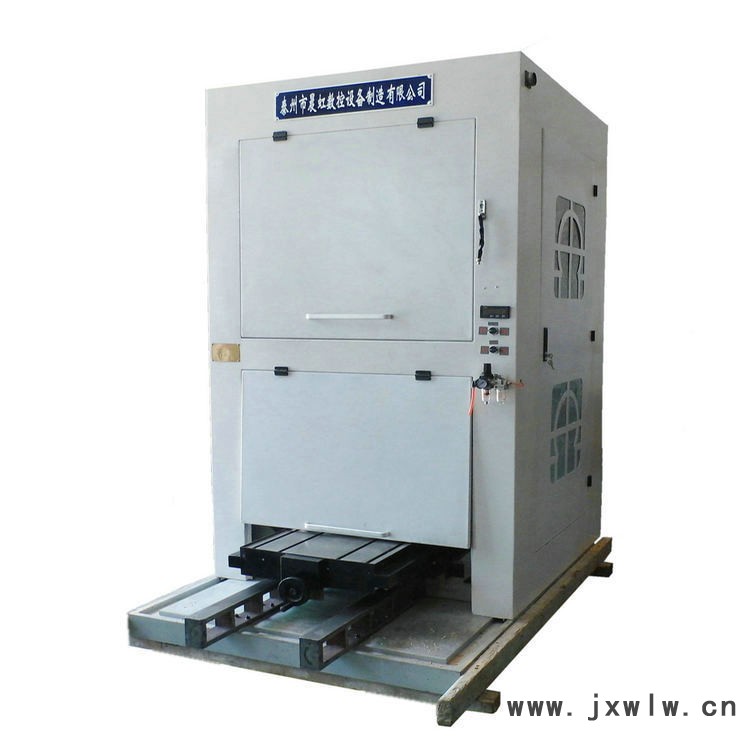

數控多線切割機床
溫馨提示：
本公司的設備性能、外觀在不斷完善改進中，以上產品屬性、圖片及價格僅供參考，本公司可根據用戶產品具體情況設計專用數控機床，詳情歡迎旺旺聯系或來電咨詢詳情！
數控金剛石多線切割機床技術參數
型號：CHSX5620-15XW
我公司CHSX5620-15XW數控金剛石多線切割機床介紹如下
一、該型號機床技術參數如下：
機床設備的型號規格及性能說明
1 | 機床型號 | CHSX5620-15XW |
2 | 工作臺左右行程 | 200mm |
3 | 切線上下行程 | 200mm |
4 | 工作臺尺寸 | 200mm×300mm |
5 | 切割線**多條數 | 1～30（切割2mm片時上**多線，切割10mm片時**多上15根線；可單線使用） |
6 | 金剛石線直徑 | 0.12～0.35mm |
7 | 工作臺**大承重 | 50kg |
8 | 滿足切割工件要求及機床特征 | 1、滿足晶體方板100×100×25mm和圓柱體φ80×40mm的工件切割片2～10mm和小立方顆粒切割要求。 2、金剛石線采用從上而下臥式切割。 3、薄板類加工件采用真空吸附固定；棒狀加工件采用V型鐵壓板固定。 4、有傾斜、旋轉雙向調整臺便于工件調整角度。 5、采用我公司發明**技術，確保加工表面平面度＜0.2mm。 |
9 | 走絲速度 | 0 ～8m/s可調 |
10 | 儲絲量范圍 | ≤300m |
11 | 加工進給速度范圍 | 0.01mm-30mm/min |
12 | 兩導向輪間距 | 150mm |
13 | 切割材料 | 脆性材料 |
14 | 機床外形尺寸 （長×寬×高） | ≈1600mm×1600mm×1900mm |
15 | 整機噪音 | ≤80dB |
16 | 機床消耗功率 | 3KW |
17 | 輸入電源 | ～220V 50Hz |
18 | 機床凈重 | 1400KG |
二、機床組成結構及性能特點
1機械部分
（1） 主機設計采用有限元分析方法設計，確保機床的強度和剛性，底座部件采用**鑄鐵鑄造，加工后經二次人工時效和震動時效處理，減少鑄造應力。工作臺安裝精密滾珠絲杠，采用臺灣進口精密滾動直線導軌。
（2） 精密導輪組件采用雙軸承結構。
（3） 該款機床針對加工脆硬材料特點，為便于裝夾工件及落料安全采用金剛石絲線橫式加工，即金剛石絲線在工件上方與工件產生切削。
（4） 切割技術采用我公司發明**技術，加工表面粗糙度、精度明顯提高。
2電氣系統
（1） 機床數控系統通過可編程控制器進行控制，編程系統采用我公司開發的線切割編程控制專用軟件。
（2） 良好的斷絲停車保護功能，發生斷絲，絲筒停止轉動，程序停止加工。
我公司位于江蘇省泰州市海陵區九龍鎮龍園北路，是從事中高端數控機床科研、生產和銷售業務，是國內為客戶設計特殊數控機床的企業之一。綜合競爭實力居**地位，本公司產品受到了眾多客戶的好評，目前有多項**發明**，十多項新型實用技術**。是以科研為主的科技型企業。
公司堅持“科技創新，**服務”的宗旨，在產品制造上具有強大的實力。為用戶設計制造各種專機是我公司的特色。遵照用戶的需求**是我們服務的方向，我們將會對您的要求以誠懇、負責、熱情的態度兢兢業業的去做，真誠的希望為您的企業發展添磚加瓦，期待與您的合作。
主要產品包括：數控中走絲電火花線切割機床，金剛石線切割機床（砂線切割機床），立式滾圓機，晶體加工磨床，直齒錐齒輪專用電火花線切割機床，多線金剛石線切割機床，龍門動梁式數控電火花線切割機床，（±15°、±30°、±45°）導輪搖擺大錐度線切割機床，精密線切割機床，數控回轉臺線切割機床，特大型線切割機床，石墨加工機，太陽能單（多）晶硅片切割機床，PCD、CBN金剛石刀具機床，金剛石刀具電火花平面磨床，PCD、CBN電火花線切割機床，PCD、CBN電火花數控成型磨床，砂輪修整加工機床，加工中心，精密數控工作臺，數控回轉臺，電鍍金剛石砂線等，我公司可根據用戶產品具體情況為客戶定制特殊專用數控機床。
聯系人：徐晨影 先生
電 話：086 0523 86261606
手 機：13365200209
傳 真：086 052386261606
郵 箱：jschsk@163.com
主 頁：www.jschsk.com
地 址：中國江蘇省泰州市海陵區九龍鎮龍園北路212-2號（江蘇新能源產業園區）
切割的玉石

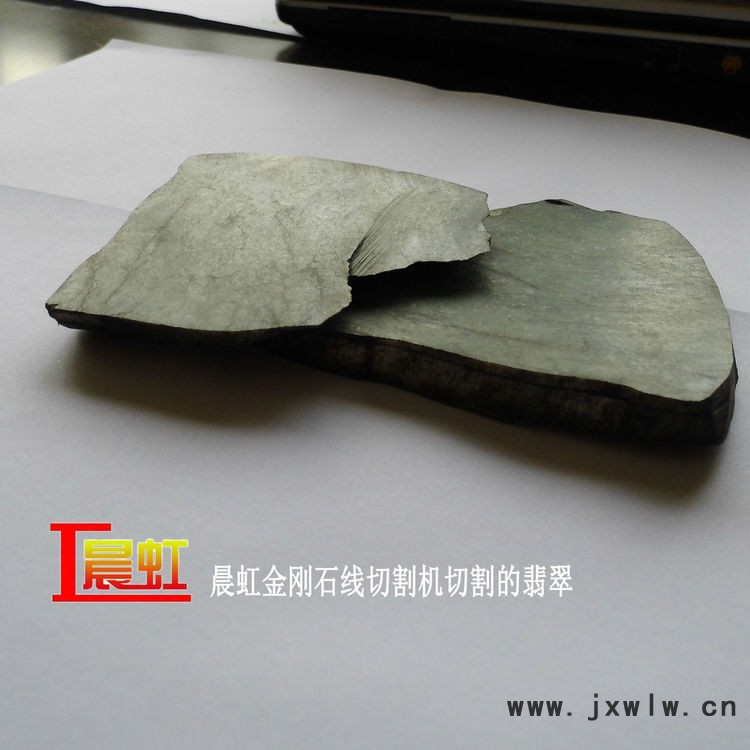

切割的翡翠

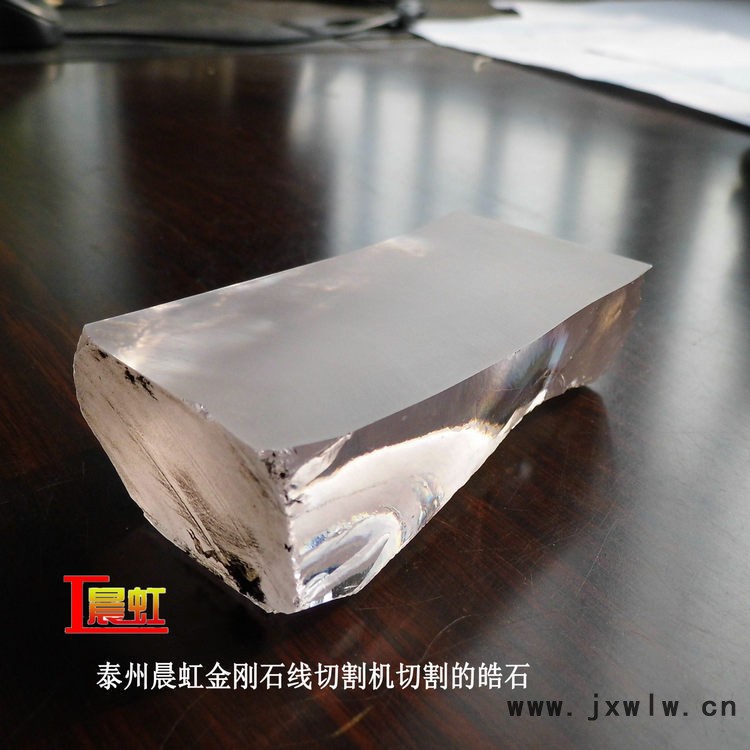

金剛石線切割機切割的皓石
臥式金剛石線切割機切割的玻璃
1、提供軟件使用說明書1套，合格證一份，裝箱單一份。
2、我方負責設備的售后維修與技術支持。整機免費保修時間自驗收之日起為12個月（人為或操作不當?shù)仍蛟斐傻膿p壞除外）。
1、買受人負責卸貨及機床安裝到位。
2、我方對所售出設備負責免費安裝調試。
3、驗收合格后，雙方代表在驗收報告上簽字確認。
4、免費培訓。
