| 類型 | 專用鋸床 |
|---|---|
| 主電機功率 | 2（kw） |
| 重量 | 925（kg） |
| 外形尺寸 | 1300×1100×1900（mm） |
| 最大鋸削直徑 | 300（mm） |
| 切割縫寬度 | 0.35（mm） |
| 控制形式 | 數控 |
| 布局形式 | 臥式 |
| 安裝形式 | 落地式 |
| 適用行業 | 通用 |
| 適用范圍 | 通用 |
| 作用對象 | 石墨、陶瓷、玻璃、玉石、隕石、巖石、標本、晶體等 |
| 作用對象材質 | 脆性材料 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 正常使用保修一年，終生維護。 |
| 品牌 | 晨虹 |
| 型號 | CHSX5630-XW |

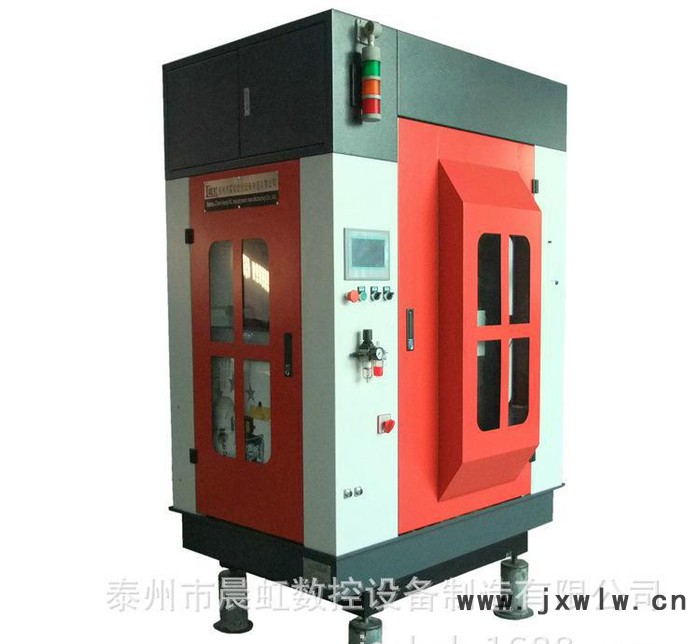

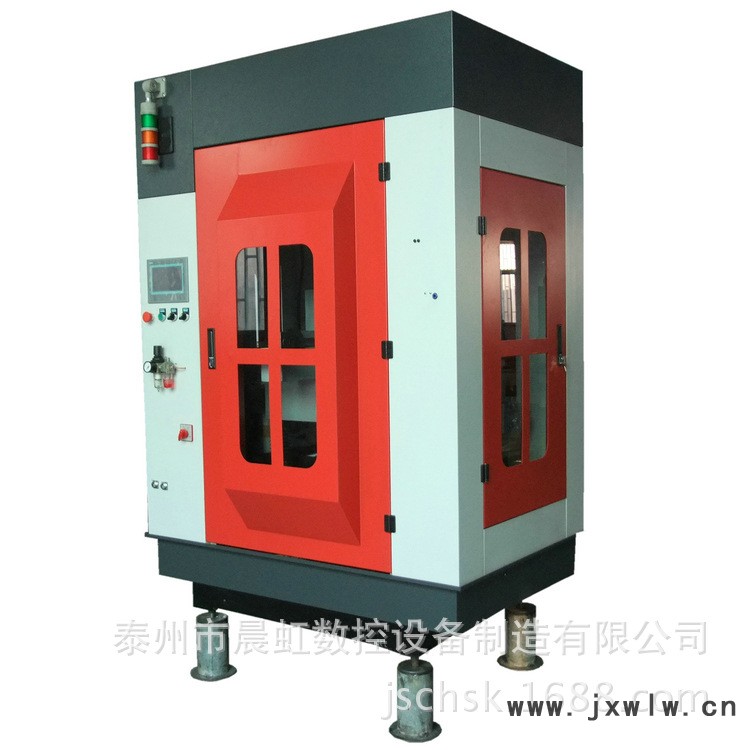

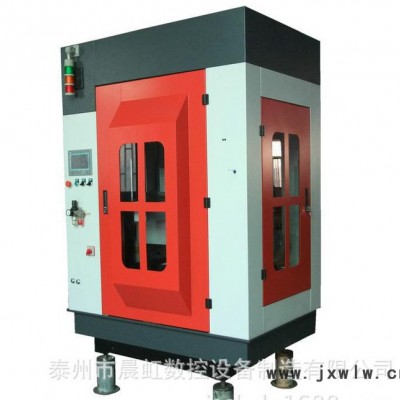

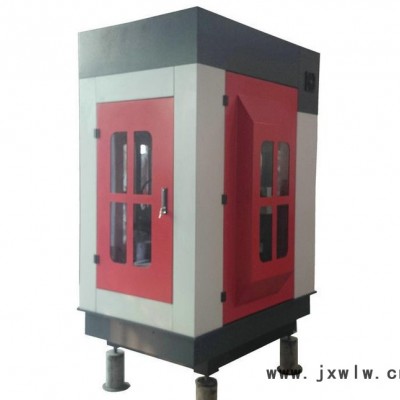

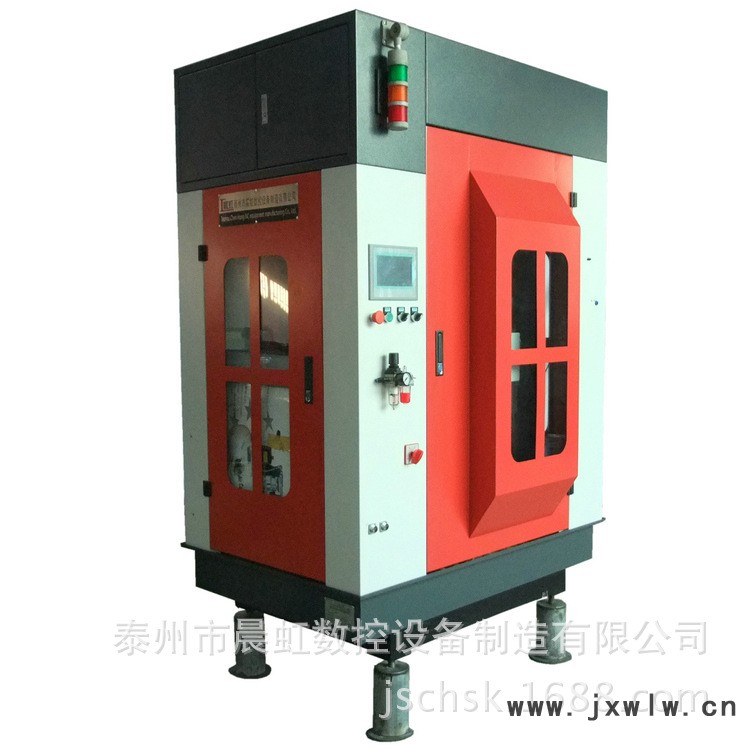

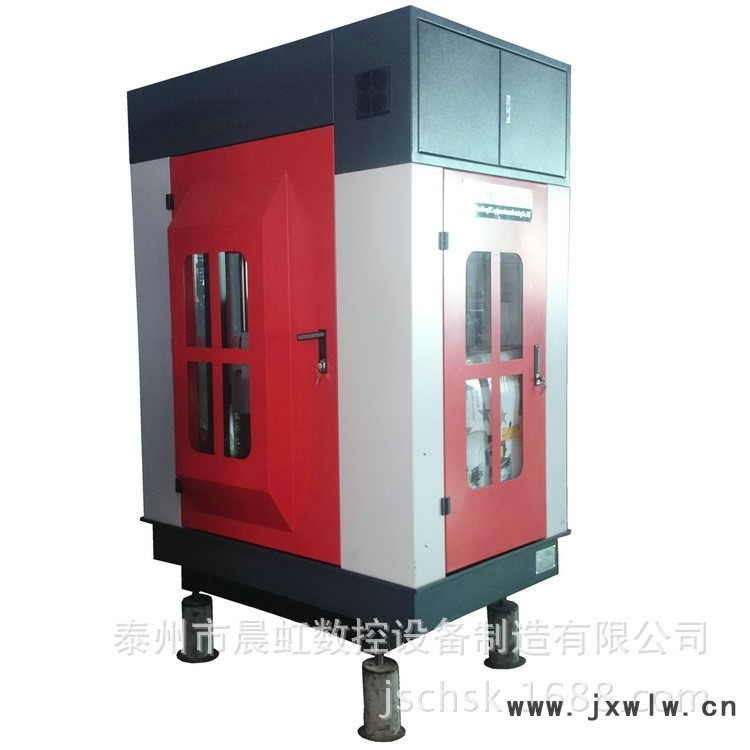

泰州晨虹PLC觸摸屏數控精密金剛石線切割機CHSX5630-XW
（臥式結構單線）
機床概述 此款泰州晨虹PLC觸摸屏數控精密金剛石線切割機CHSX5630-XW，臥式結構，采用我公司**技術從上往下切割方式提高切割精度和平整度，且不易引起碎裂?？捎糜谇懈畈煌捕染w、陶瓷、玻璃、巖石樣品、隕石樣品、海洋結核樣品、耐火材料、復合材料等脆性材料，也可以用于硅、白寶石、藍寶石等**的籽晶切割。用在貴重寶石的切片、生物塑化標本的切片，由于切縫細小，可以大幅度提高材料的利用率，經濟效益和切片質量大幅度提高。該設備還可以作為硅晶體、LED藍寶石晶體的開方使用。
機床加工原理
金剛石線切割機床是采用線切割技術，用電鍍金剛石線作為切削工具對于硅、石墨、藍寶石、陶瓷等脆性材料進行機械切割。
將工件固定在工作臺上，該工作臺可前后進給運動。在工作臺的上方有導向輪，該導向輪帶動金剛石線上升或下降，金剛石砂線以6~8m/s的速度對工件進行切割。
由于該線切割機床使用的是電鍍金剛石線，在加工中無需加砂漿即可實現高速切割。
機床結構
該機床主要由工作臺部分、金剛石線進給和收放絲部分、電氣控制系統部分、加工區冷卻循環部分、封閉式防護罩部分組成。
1、機械部分
* 主機設計采用有限元分析方法設計，確保機床的強度和剛性，底座部件采用**灰口鑄鐵鑄造，加工后經二次人工時效和震動時效處理，減少鑄造應力。
* 精密導輪組件采用雙軸承結構。
* 該款機床針對加工脆硬材料特點，為便于裝夾工件及落料安全采用金剛石絲線橫式加工，即金剛石絲線在工件上方與工件產生切削。主電機帶動金剛石切割線，能夠上下定速移動，樣品固定在工作臺上，可以保持被切物的穩定。
* 采用進口氣動元件，使張緊力穩定可靠。
* 切割技術采用我公司發明**技術，使加工表面平面度得到保證，切粗糙度值明顯降低。
* 可以為客戶設計各種不同的工裝卡具，適用于不同形狀的物體。
2、電氣系統
* 機床數控系統通過可編程控制器進行控制，編程系統采用我公司開發的線切割編程控制專用軟件。西門子PLC程序控制，操作簡單。采用觸摸屏，視覺美觀大方，手感良好。
* 良好的斷絲停車保護功能，發生斷絲，絲筒停止轉動，程序停止加工。
3、軟件功能
* 手動移動Y軸、Z軸和D軸
通過手搖脈沖,控制系統控制YZ驅動機構移動YZ軸工作位置或相對位移（0.01/脈沖當量),D軸360度任意設定工作位置或相對位置（0.01度/脈沖當量)。
* 手動控制水泵、張松切割線
觸摸屏或按鈕控制水泵的開啟和關閉;通過觸摸屏控制張緊氣閥的開啟或關閉，達到張松切割線的目的,(切割線張力大小由氣閥調節旋鈕控制)。
* 手動控制收放線機構收放線
通過觸摸屏設定控制收放伺服運行機構,控制收收機構收放線與排絲機構達到收放絲機構的協同工作。
* MDI模式**移動Y軸設定距離
通過觸摸界面輸入設定的Y軸移動距離,PLC控制Y軸傳動機構**移動Y軸所輸入設定的距離。
* MDI模式**移動D軸設定角度
通過觸摸屏界面輸入設定的D軸轉動角度,PLC控制D軸傳動機構**轉動D軸所輸入設定的角度。
* MDI模式**移動Z軸設定距離
通過觸摸界面輸入設定的Z軸移動距離,PLC控制Z軸傳動機構**移動Z軸所輸入設定的距離。
技術說明
* 本機床為臥式加工結構，工作臺安裝工件后調整定位在加工區。臥式結構，加工時震動小，脆性材料不易破碎崩邊。
* 加工金剛石線安裝在可上下運動的導線輪上，工作臺安裝工件后調整定位在加工區。
* 收絲輪與放絲輪交替互換。如左電機為收絲時，右電機帶動的絲輪為阻尼張力輪。張力傳感器將張力信號反饋給阻尼電機實時調整阻尼力值。
* 金剛石線運行速度在控制器無極調整**大值為30m/s。
* 晨虹新款臥式金剛石線鋸有反饋裝置-張力傳感器，相比其他金剛石線切割機床切割的材料，表面平整度更高，粗糙度也有很大提高。
* 機床的床身主要部件采用**灰口鑄鐵鑄造，更加實用和耐用，適用于實驗室里切割，也適合做工業生產量化使用。
* 機床加工時，低噪音，低污染。
機床用途 非導電材料、半導電材料、晶體等脆硬材料切片使用
應用領域：
u 石墨 石墨開方、石墨切片；
u 硅晶體 太陽能多晶硅、單晶硅等；
u 石材 天然巖石、大理石、玉石、方解石、冰洲石、翡翠、隕石等；
u 有色金屬 硫化鋅、鐵氧體等；
u 玻璃 硫系玻璃、光學玻璃、石英玻璃、紅外玻璃、鋯石等；
u 陶瓷 氧化鋁陶瓷、氧化鋅陶瓷、氧化鋯陶瓷、靶材陶瓷、半導體陶瓷、導電陶瓷、不導電陶瓷等；
u ** 人工藍寶石、氧化鋁晶體、紅外玻璃晶體、氧化鋁晶體、碳化硅晶體、碘化銫晶體等；
u 復合材料 PVC板、碳纖維復合材料、玻璃纖維復合材料等；
u 其他非金屬導電體材料，半導電材料，莫氏硬度小于金剛石線的均可切割。
泰州晨虹PLC觸摸屏數控精密金剛石線切割機CHSX5630-XW技術參數主要參數 | 造型設計 落地式機床 箱型結構 環保護罩型 加工速度 與加工材料有關，變頻無極調速 表面粗糙度 與加工材料和切割速度有關 機床型號CHSX5630-XW 工作臺左右行程300mm 切線上下行程300mm 工作臺尺寸300mm×300mm 切割線條數1 金剛石線直徑0.14～0.42mm 工作臺**大承重150kg 儲絲量范圍 ≤300m 整機噪音≤80dB 輸入電源～220V 50Hz 機床重量約925KG 切割工件尺寸300mm×300mm×300mm 切片厚度**小為0.3mm 走絲速度變頻無極調速**大 11m/s 工作臺進給速度范圍工作臺進給采用細分式步進電機控制，進給速度max:5m/min 切割材料脆性非導電材料 機床消耗功率2.0 KW 外形尺寸（長×寬×高）約1300×1100×1900mm |
易損件明細 | 軸承型號：618/8安裝位置：導輪組件 導輪型號：Φ110×3 安裝位置：導輪組件 |
消耗品清單 | 金剛石線安裝位置：運絲絲筒 導線輪片 |
服務與支持 | 1、派人到買方進行試加工安裝調試，用戶負責機床卸貨和定位。 2、免費培訓用戶。 |
標準配置
| 金剛石線切割機主機×1臺 機床合格證×1 機床說明書×1 軟件說明書×1 裝箱清單×1 工件架×1付 工件壓板組件×2套 機床地腳調整螺釘×4套 水箱400L×1 下水管1/4吋×2 水泵120W×1 工具箱×1 |
保修信息 | 保修政策 1、正常使用情況下，公司負責產品一年“三包”。在質保期內，如因設備質量問題造成零部件損壞，我公司無償更換，并且在接到故障通知后派技術人員維修。 2、設備出現故障后，用戶方可以來電聯系解決，若無法通過電話解決的，我公司派人到達現場維修。 質保時間1年 技術咨詢 +86 13365200209 工作時間 周一到周六：9:00-17:00 |
關于泰州晨虹PLC觸摸屏數控精密金剛石線切割機CHSX5630-XW，公司致力于不斷提高產品性能及質量，所以本說明書所寫內容與新產品功能規格或設計可能略有不同，如未能另行通知，請以溝通之后所購實物為準。
公司產品資料雖經多方審核、校正，但仍可能出現錯漏情況，不足之處祈求諒解并請指正。
