| 重量 | 850kg |
|---|---|
| 適用范圍 | 廣告材料的切割雕刻，工藝品的加工和制作 |
| 電源電壓 | 220V |
| 套爪夾頭 | 標配 |
| 高度 | 120 mmmm |
| 銑刀直徑 | 3---12.7 mmmm |
| 額定功率 | 220V WW |
| 控制方式 | 數控 |
| 加工定制 | 電腦數控變頻 |
| 產地 | 廣州 |
| 主軸鉆速 | 24000 |
| 品牌 | 精 工 |
紅外線側孔機
參數配置
一、 水平打孔機 側打孔設備機器介紹
多頭鉆孔機主要是在側面上加工不規則的孔。
1）適合于家具廠，門廠運用 CNC 技術對實木，密度板進行鉆孔。
2）控制系統采用臺灣新代系統。
3）驅動采用日本富士/安川伺服，機器**大空行速度 35 米/分鐘**大加工速度 20米/
分
4）采用氣缸定位
5）運動部分采用高精度方導軌和高精度斜齒條傳動。
6）機架和橫梁均采用厚壁方形鋼管焊接而成并經時效處理，結構設計先進，運行
平穩，經久耐用。
7）鉆孔速度：
鉆孔速度受以下因素響
(1)鉆孔深度
(2)刀具材質，以及刀具使用時間
(3)加工板材的材質
二 、水平打孔機 側打孔設備機器主要配置
1、風冷主軸：**大功率 3.5KW（啟動瞬間可達到 3.5KW，正常加工功率受變頻器控制，依據**大功率來計算機器電量是不科學的，此點應該注 意）主軸氣動瞬間打孔。
2、 轉速：每分鐘可達 18000 轉。
3、 導軌：臺灣CSK進口2.5 方軌
4、 兩軸轉動形式：Y軸齒條，Z軸滾珠絲杠，原配螺母；
5、 主要電器件：法國施耐德(也可選用西門子)；
6、 床身：整體方管焊接，經過回火時效處理、龍門刨床銑平。
7、控制系統 ：臺灣新代
8、伺服電機：信捷伺服（紅外線系統專用）
9、變頻器：臺達變頻器
10、高速壓料氣缸
11、4 個定位氣缸
三、水平打孔機 側打孔設備機器主要優點
采用以上措施及技術，主要保證：
1、 加工精度高，耐磨性好，傳動速度快。
2、 工件加工誤差：正負不超過 0.05mm。
3、 整機性能穩定，效率高。
4、加工效率及可控性高
5、人工勞動強度小
6、操作安全系數高
7、加工部件標準系數高

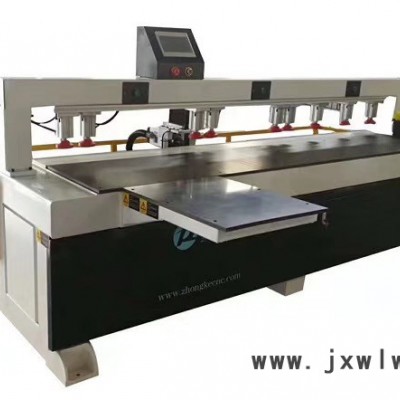

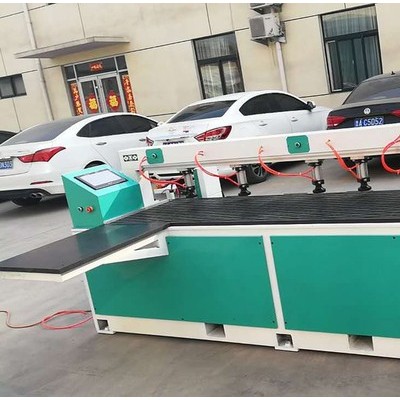

參考一下圖片：
說明：以上測打孔機器，，可以做到假一配十，如配合我們開料機器一起購買的以上設備3.38萬。單獨購買的話價格3.68萬。以上價格不含稅，包運費和上門培訓。
廣州精粵數控設備有限公司
