| 最大刻線深度 | G代碼*.u00*.mmg*.plt |
|---|---|
| 最大線割速度 | 300×300mm×100MM |
| 產品名稱 | 金屬雕刻切割機 |
| 電源 | G代碼*.u00*.mmg*.plt |
| 工作溫度 | 恒溫 |
| 精度 | 25m/min |
| 配置 | 380V/50Hz |
| 產地 | 廣東 |
| 電流 | 直流 |
| 電源電壓 | 380V/50Hz |
| 功率 | 4.5KW |
| 控制方式 | 數控 |
| 適合材料 | DSP |
| 作用對象 | 玻璃 |
| 品牌 | 精工 |
| 型號 | BOZ—1325FC 500W |
| 切割頭 | 壓板 |
參數設置
一、產品簡介
1、系列名稱：龍門移動BOZ—FC系列
2、產品型號：BOZ—1325FC 500W
3、外觀尺寸（長×寬×高）：3800*1850*1300mm
4、整機重量：2800KG

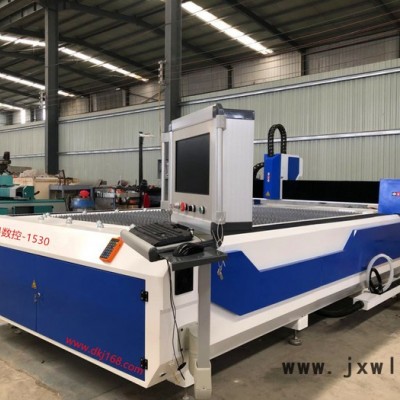

5、產品外觀：如下圖（僅供參考）
產品價格：
BOZ—1325FC 500W-------------------------16.8萬元整。
二．機器結構和配置
1、配置簡介
龍門式機械結構、緊湊占用面積小
1.床身采用優質厚壁方形鋼管、T型鋼面板、高強度焊接床體,床身質量達到兩噸以上，從而使機床的穩定性大幅提高，切割金屬效果良好。
2.反復多次時效處理，從而使床身不易變形。
3.優質鑄鋁龍門結構，質量輕但是結構更穩定，不會變形。
|
|
|
| | 獨有遙控器 采用其他廠家所不具有的遙控控制器，在無障礙物遮擋情況下可以實現50米以上的遠距離遙控控制。更好的保護操作人員人身安全，使得控制操作不再受空間狹小的限制。 |
| | 工作臺面
獨特的設計平臺和裝飾條非常適合切割金屬板材,并且配有氣動上料，氣動夾料等輔助上料裝置，使得上料、取件等操作更加方便快捷。 |
| | 銳科 500W光纖激光器 全球最大的光纖激光制造商。光纖激光器品牌，世界技術。模塊化和冗余設計；體積小巧，重量輕，便于移動；易于集成；高功率，光束質量；低能耗；穩定性好；適于不同領域的應用；操作簡單；沒有配件要求，免維護 |
| | 美國鐳射麥克優質激光切割頭 專業傳動系統(直線導軌,螺桿升降,傳感器頭),結合伺服電機驅動機構,通過自動傳感器感知到被切割金屬表面距離，并將數據傳輸?shù)津?qū)動控制器;隨動激光頭與被切割板面之間的距離,可以自動保持恒定，避免因金屬表面凹凸不平而引起切割精度下降,并且避免損壞噴嘴等器件。 |
| | 日本進口安川進口驅動系統 1．日本原裝進口安川伺服系統，采用閉環控制方法,確保實現定位與加速度的動態響應，這使得自動定位機制運轉平穩、可靠，免維護; 2．X,Y,Z軸驅動； |

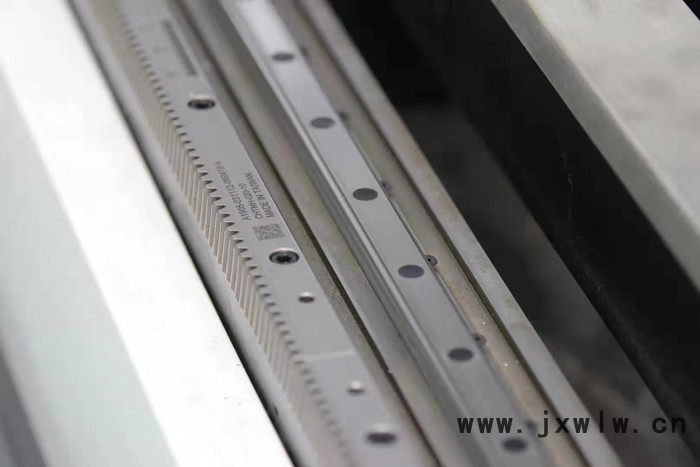

| | 雙邊驅動，直線導軌，齒輪齒條傳動 Y軸雙邊驅動保證精度；進口齒輪齒條傳動系統，精度高，保證長時間平穩運行。 |
| | 臺灣上銀（HIWIN）線形方軌 更高的速度，噪音音量較低，確保精度高、使用壽命長 |
| | 東露陽高性能冷卻系統 采用高性能東露陽專業冷水機組，高品質鈦蒸發器管(不銹鋼板蒸發器為非標準產品),循環多級泵和不銹鋼材料。通過使用過濾器、熱力膨脹閥來獲得高質量、高效率、低噪音的性能。渦輪流量制式開關可用于控制激光燈冷卻水溫度。 |
| | 激光切割系統軟件,支持所有AutoCAD和繪圖軟件 專業切割軟件支持dxf中切削路徑,plt和其他的圖形格式，能夠在不同的層設置切削參數,結合線路來確保自動加入拼接節點。它可以立即對完成后的圖形設計進行優化,從而提高生產力。該專業的切割軟件,通過使用補償功能,可以達到不同的切削精度等級。 |
2、主要配置列表
| 序號 | 系統名稱 | 關鍵元器件 | 數量 | 產地及品牌 |
| 2.1 | 激光器 | 德國整體進口 | 1套 | 德國IPGPhotonics公司 |
| 2.2 | 激光切割頭 | 激光切割頭 | 1只 | 鐳射麥克 |
| 2.3 | 機床主機 | 機床主機床身結構 | 1臺 | 時效處理鋼結構 |
| XY軸齒輪齒條 | 3套 | 臺灣YYC | ||
| Z軸滾珠絲杠 | 1套 | 臺灣上銀（HIWIN） | ||
| X/Y/Z軸直線方軌 | 4套 | 臺灣上銀（HIWIN） | ||
| 氣動元件 | 若干 | 臺灣亞德客 | ||
| 伺服電機 | 4個 | 日本安川 | ||
| 伺服驅動器 | 4個 | 日本安川 | ||
| 2.4 | 數控及軟件 | 切割頭隨動系統 | 1套 | 鐳射麥克 |
| 切割控制系統 | 1套 | PA8000激光切割軟件 | ||
| 2.5 | 專用電腦 | 含專業電腦 |
| Win7系統的 |
三、技術參數
1、型號及工作面積
| 產品型號 | BOZ—1325FC 500W |
| 加工幅面 | 1.3m*2.5m |
| 定位精度 | ≤±0.03mm/1000mm |
| 輸出功率 | 1500W |
| 激光波長 | 1064nm |
| 輸入電源 | 380V/50Hz/100A |
| 冷卻系統 | 水冷機 |
四、工作環境要求
1. 環境溫度要求在15-30攝氏度之間。
2. 濕度要求為40%-80%，無結露。
3. 供電電網要求：380V;50Hz/100A
4. 供電電網波動： 5%，電網地線符合國際要求。電壓振幅5%以上的地區，應加裝自動穩壓、穩流裝置。
5. 電源接地電阻： ≤4歐姆。
6. 安裝設備附近應無強烈電磁信號干擾。安裝地周圍避免有無線電發射站或中繼站。
7. 地基振幅：小于50um；振動加速度：小于0.05g。避免有大量沖壓等機床設備在附近。
8. 氣壓：86-106kpa.
9. 設備空間要求保證無煙無塵，避免金屬拋光研磨等粉塵嚴重的工作環境。
10. 必須安裝防靜電地板，連接屏蔽線。
11. 工作冷卻循環水的水質有嚴格要求，必須使用純凈水、去離子水或蒸餾水。
