■  底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境。

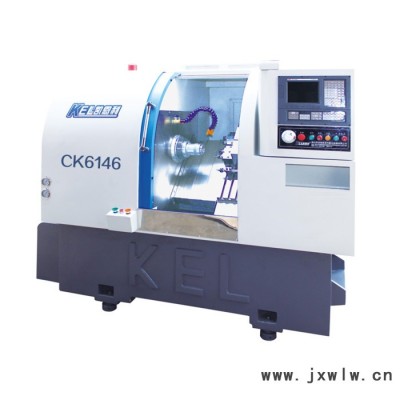

CKX6146C—C (帶端銑側銑車銑復合機）∠45斜床身高配置表

一、

主要技術參數

序號

項目名稱

單位

項目參數表

※※

移動范圍

?

?

1、

最大行程（X/Z）

㎜

850/280

2、

最小設定單位（X/Z）

㎜

0.001

3、

速度移動（X/Z）

m/min

22/22（30/30可選）

※※

加工范圍

?

?

４、

床身上最大回轉直徑

㎜

Φ350

５、

最大加工直徑 盤件/軸件

㎜

Φ310/φ100

６、

最大加工外圓長度

㎜

230

７、

最大棒料直徑

㎜

Φ45

※※

主軸

?

?

８、

主軸端部形式

?

A2-5

９、

主軸轉數級數

級

無

１０、

主軸中心高

mm

50

１１、

主軸轉數范圍

r.p.m

45-4500（設計時：理論6000-8000）

１２、

主軸通孔直徑

㎜

Φ56

※※

電機

?

?

1３、

主電機功率

kw

4.4/5.5(可選）

14、

進給電機

kw

1.3/1.5(可選）

※※

刀具

?

?

15、

外圓方刀尺寸

㎜

20×20

16、

內孔鏜刀尺寸

㎜

φ20

17、

換刀方式

?

隨意換刀

18、

換刀時間

S

0.2

19、

換刀定位精度

?

0.003

20、

刀架最大裝刀量

把

5把排刀+二軸動力頭

※※

動力頭

?

?

21、

動力頭電機

kw

0.75

22、

動力頭轉速

?

3000

23、

動力頭最大夾持

㎜

ER20/φ13

24、

動力頭最大攻牙

M

M8

※※

其它

?

?

25、

重復定位精度X/Z恒溫下

㎜

0.003

26、

定位精度

mm

0.005

27、

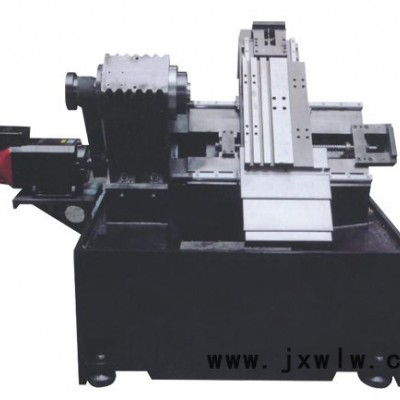

床身結構

?

45度

28、

總裝機空量約

kw

9.5

29、

機床凈重

Kg

2900

30、

外形尺寸（長×寬×高）

㎜

2160×1380×1850

二、

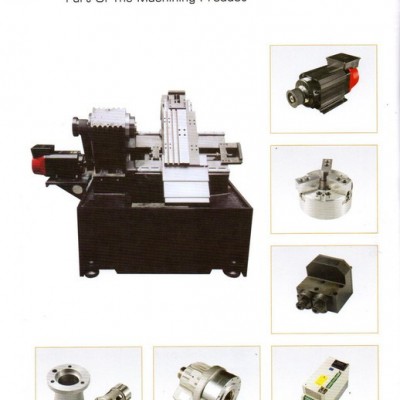

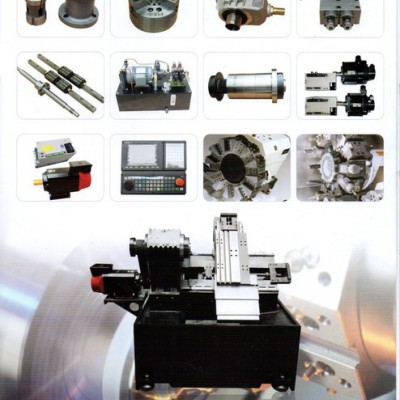

主要材料清單

1、

主軸電機

中國3.7KW/5.5KW(日本安川4.4KW)伺服電機

2、

主軸軸承

日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配）

3、

數控系統

北京KND、臺灣寶元、新代(注:可選日本三菱或發那科)

4、

伺服系統（驅動器+電機）

日本安川1.3KW/邁信1.5KW

5、

X、Z軸滾珠絲桿

臺灣銀泰或上銀P3級重負荷滾珠絲桿（φ32）

6、

X、Z軸直線導軌

臺灣銀泰或上銀P級重負荷直線導軌

7、

X、Z軸軸承

日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配）

8、

刀架形式

排刀+2位動力頭

9、

液壓回轉油缸

臺灣回轉油缸

10、

液壓站

臺灣變量油泵、液壓電機、液壓電磁閥+風冷系統

11、

電腦潤滑系統

河谷

CK6146C-C∠45斜床身(46排刀機)--X軸行程:850mm/Z軸行程:280mm(高配置)（排刀機+帶端銑側銑動力頭—排刀型車銑復合機）

機械部分

序號

名 稱

型  號

材 質

產 地

數量

備 注

1

床身

HT250

鑄件

?

1臺

?

2

大拖板

HT250

鑄件

?

1塊

?

3

小拖板

HT250

鑄件

?

1塊

?

4

主軸箱

HT250

鑄件

?

1只

?

5

主軸普森

PC170套筒式（采用NSKP4軸承）

臺  灣

1條

可選項

6

主軸轉速

5000轉/分

?

?

?

?

7

主軸通孔

φ46

?

?

?

?

8

絲桿

R32-10K3-558-736

?

臺灣上銀

1條

?

絲桿

R32-10K3-558-736

?

臺灣上銀

1條

?

9

絲桿軸承

25TAC62

?

德國FAG

6只

?

10

線軌

HGH30CA760（Z軸最大行程：280mm)

?

臺灣上銀

2條

?

線軌

HGH25CA700(X軸最大行程：850mm)

?

臺灣上銀

2條

?

11

回轉缸

輇鑫、佳賀

?

臺 灣

1臺

可選項

12

防護罩

?

?

?

1套

?

13

機架

鑄鉄加 3500元

?

?

1套

?

14

大罩

?

?

?

1套

?

15

端銑側銑動力頭

2支動力頭（端側可以互換）電機1個，750W 功率

?

臺 灣

1套

?

電器部分

序號

名 稱

型  號

材 質

產 地

數量

備 注

1

系統

新代6T-B/寶元568

?

臺 灣

1臺

可選項

2

驅動器

安川

?

日本

2臺

可選項

3

伺服電機

安川

?

日本

2臺

可選項

5

伺服主軸

埃母克5.5KW

?

大陸

1臺

可選項

6

液壓泵電機

群力0.75KW

?

臺 資

1臺

?

7

電動潤滑泵

BE2232

?

中日合資

1臺

?

8

液壓變量泵

益圣VP-20

?

臺灣原裝進口

1臺

?

9

腳踏開關

?

?

?

1個

?

附加配件

序號

名 稱

型  號

材 質

產 地

數量

備 注

1

單刀架（長）

?

?

?

1個

?

2

單刀架（短）

?

?

?

1個

?

3

雙刀架（短）

?

?

?

1個

?

4

雙刀架（長）

?

?

?

1個

?

5

鉆孔刀架（中心鉆）

?

?

?

2個

?

6

鉆夾頭（延長桿）

?

?

1套

?

7

縮套(軸頭）

?

?

?

1個

?

8

嗦咀

?

?

?

1個

?

9

拉桿

?

?

?

1條

?

10

系統說明書

?

?

?

1本

?

11

工具箱

附帶:六角匙9條.呆板：8-19：5把

?

?

1個

?
