| 最大行程（X/Z） | 850/280㎜ |
|---|---|
| 最小設定單位（X/Z） | 0.001㎜ |
| 速度移動（X/Z） | 22/22（30/30可選） |
| 最大加工外圓長度 | 230㎜ |
| 最大棒料直徑 | Φ51 |
| 主軸端部形式 | A2-6 |
| 主軸轉數級數 | 無 |
| 主軸中心高 | 65mm |
| 主軸轉數范圍 | 45-4500（設計時：理論6000-8000）r.p.m |
| 進給電機 | 1.3/1.5kw(可選） |
| 產品類型 | 全新 |
| 動力類型 | 機械傳動 |
| 加工精度 | 精密 |
| 控制形式 | 數控 |
| 類型 | 數控車床 |
| 適用范圍 | 通用型 |
| 外形尺寸 | 2160×1380×1850 |
| 主電機功率 | 4.4/5.5(可選） |
| 最大回轉直徑 | Φ400 |
| 安裝形式 | 落地式 |
| 是否庫存 | 是 |

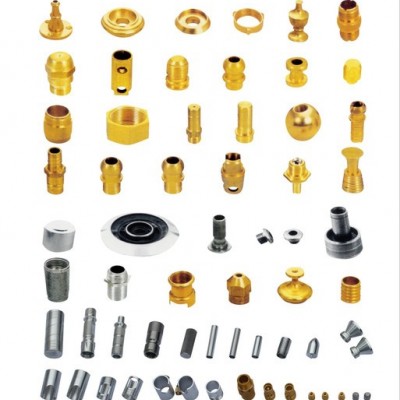

| 適用行業 | 零件加工（不銹鋼、銅料、鋁料都可以） |
| 布局形式 | 臥式 |
| 主軸通孔直徑 | Φ66㎜ |
| 最大加工長度 | 230㎜ |
| 最大加工直徑 | Φ350/φ100 |
| 主軸轉速級數 | 無級 |
| 品牌 | 凱恩利 |

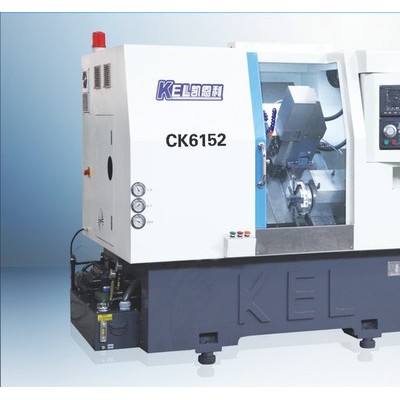

CKX6152D—Y(刀塔帶Y軸車銑復合機∠45斜床身高配置表 | |||
一、 | 主要技術參數 | ||
序號 | 項目名稱 | 單位 | 項目參數表 |
※※ | 移動范圍 |
|
|
1、 | 最大行程（X/Z/Y） | ㎜ | 850/280/180 |
2、 | 最小設定單位（X/Z/Y） | ㎜ | 0.001 |
3、 | 速度移動（X/Z/Y） | m/min | 22/22/15（30/30/15可選） |
※※ | 加工范圍 |
|
|
４、 | 床身上最大回轉直徑 | ㎜ | Φ400 |
５、 | 最大加工直徑 盤件/軸件 | ㎜ | Φ350/φ100 |
６、 | 最大加工外圓長度 | ㎜ | 230 |
７、 | 最大棒料直徑 | ㎜ | Φ55 |
※※ | 主軸 |
|
|
８、 | 主軸端部形式 |
| A2-6 |
９、 | 主軸轉數級數 | 級 | 無 |
１０、 | 主軸中心高 | mm | 65 |
１１、 | 主軸轉數范圍 | r.p.m | 45-4500（設計時：理論6000-8000） |
１２、 | 主軸通孔直徑 | ㎜ | Φ66 |
※※ | 電機 |
|
|
1３、 | 主電機功率 | kw | 4.4/5.5(可選） |
14、 | 進給電機 | kw | 1.3/1.5(可選） |
※※ | 刀具 |
|
|
15、 | 外圓方刀尺寸 | ㎜ | 20×20 |
16、 | 內孔鏜刀尺寸 | ㎜ | φ20 |
17、 | 換刀方式 |
| 轉塔式就近換刀 |
18、 | 換刀時間 | S | 0.2 |
19、 | 換刀定位精度 |
| 0.003 |
20、 | 刀架最大裝刀量 | 把 | 刀塔+Y軸五軸動力頭 |
※※ | 動力頭 |
|
|
21、 | 動力頭電機 | kw | 0.75 |
22、 | 動力頭轉速 |
| 3000 |
23、 | 動力頭最大夾持 | ㎜ | ER20/φ13 |
24、 | 動力頭最大攻牙 | M | M8 |
※※ | 其它 |
|
|

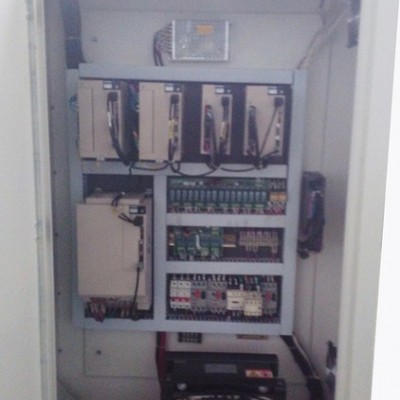

25、 | 重復定位精度X/Z恒溫下 | ㎜ | 0.003 |
26、 | 定位精度 | mm | 0.005 |
27、 | 床身結構 |
| 45度 |
28、 | 總裝機空量約 | kw | 11 |
29、 | 機床凈重 | Kg | 2950 |
30、 | 外形尺寸（長×寬×高） | ㎜ | 2160×1380×1850 |
二、 | 主要材料清單 | ||
1、 | 主軸電機 | 中國5.5KW(日本安川4.4KW)伺服電機 | |
2、 | 主軸軸承 | 日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配） | |
3、 | 數控系統 | 北京KND、臺灣寶元、新代(注:可選日本三菱或發那科) | |
4、 | 伺服系統（驅動器+電機） | 日本安川1.3KW/邁信1.5KW | |
5、 | X、Z軸滾珠絲桿 | 臺灣銀泰或上銀P3級重負荷滾珠絲桿（φ32） | |
6、 | X、Z軸直線導軌 | 臺灣銀泰或上銀P級重負荷直線導軌 | |
7、 | X、Z軸軸承 | 日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配） | |
8、 | 刀架形式 | 臺灣佳速八工位刀塔+2位動力頭（佳速、六鑫、新鑫--可選） | |
9、 | 液壓回轉油缸 | 臺灣回轉油缸 | |
10、 | 液壓站 | 臺灣變量油泵、液壓電機、液壓電磁閥+風冷系統 | |
11、 | 電腦潤滑系統 | 河谷 | |
