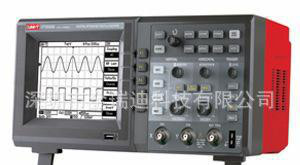

優利德數字存儲示波器UTD2025B 雙通道25MHZ數字示波器
| 類型 | 數字示波器 | | 通道數 | 2 | | 帶寬 | 25（MHz） | | 采樣率 | 250M（GS/s） | | 記錄長度 | 25（k） | | 波形捕獲率 | 10ns/div ～ 50s/div,1-2-5進制（wfms/s） | | 外形尺寸 | 320mm（寬）×150mm（高）×130mm（深）（mm） | | 屬性 | 屬性值 | | 重量 | 4.2（kg） | | 品牌 | UNIT/優利德 | | 型號 | UTD2025B | | 類型:數字示波器 | 通道數:2 | | 帶寬:25（MHz） | 采樣率:250M（GS/s） | | 記錄長度:25（k） | 波形捕獲率:10ns/div ～ 50s/div,1-2-5進制（wfms/s） | | 外形尺寸:320mm（寬）×150mm（高）×130mm（深）（mm） | 重量:4.2（kg） | | 屬性:屬性值 |
| ＵＴ２０００系列數字存儲示波器 -> UT2025B | | | | | | | 技術指標 | 基本功能 | 技術指標 | | 通道 | 2 | | 帶寬 | 25MHz | | 采樣方式 | | 實時采樣 | 250MS/s | | 等效采樣 | 25GS/s | | 平均值 | 2的n次方，2~256次可選。 | | 輸入 | | 輸入耦合 | 直流﹑交流,接地(DC,AC,GND) | | 輸入阻抗 | 1±2%ΜΩ，與24±3pF并聯 | | 探頭衰減系數設定 | 1X,10X,100X,1000X | | **大輸入電壓 | 400V(DC+AC峰值、1ΜΩ輸入阻抗) (10:1探頭衰減) | | 通道間隔離度 | 優于40：1 | | 通道間時間延遲(典型) | 150ps | | 水平 | | 波形內插 | sin(x)/x | | 記錄與儲存 | 存儲深度：1M采樣點 | | 掃描范圍（S/div） | 10ns/div ～ 50s/div,1-2-5進制 | | 采樣率和延遲時間**度 | ±100ppm(任何≥1ms的時間間隔) | | 時間間隔(△T)測量**度(滿帶寬) | 單次:±(1采樣間隔時間+100ppm×讀數+0.6ns)﹥16個平均值:±(1采樣間隔時間+100ppm×讀數+0.4ns) | | 垂直 | | 模擬數字轉換器(A/D) | 8比特分辨率,兩個通道同時采樣 | | 偏轉系數 | 2mV/div ～5V/div(在輸入BNC處) | | 位移范圍 | ±10div | | 模擬帶寬 | 25MHz | | 可選擇的模擬帶寬限制，典型的 | 20MHz | | 低頻響應（交流耦合，-3dB） | ≤10Hz(在BNC上) | | 上升時間(在BNC上典型的) | ＜8.7ns | | 直流增益**度 | 2mv/div，5mv/div時±4%(采樣或平均值采樣方式);10mv/div～5v/div時:±3%(采樣或平均值采樣方式) | | 直流測量**度（平均值采樣方式）） | 垂直位移為零,且N≥16時:±(4%×讀數+0.1div+1mV);垂直偏轉系數≥5mV/div;N≥16時:±[3%×(讀數+垂直位移讀數)+(1%×垂直位移讀數)]+0.2div)垂直偏轉系數從2mV/div到200mV/div加2mV;垂直偏轉系數500mV/div到5V/div加50mV. | | 電壓差(ΔV)測量精度（平均值采樣方式） | 在同樣的設置和環境條件下,經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差（ΔV）:±(3%×讀數+0.05div) | | 觸發 | | 觸發靈敏度 | DC~10MHz 0.5div 10MHz~上限帶寬 1div | | 觸發電平范圍 | 內部 | 距屏幕中心±10div | | EXT | ±1.6V | | EXT/5 | ±8V | | 觸發電平**度(典型的)**度適用于上升和下降時間≥20ns的信號 | 內部 | ±(0.3div×V/div)(距屏幕中心±4div范圍內) | | EXT | ±(6%設定值+40mV) | | EXT/5 | ±(6%設定值+200mV) | | 預觸發能力 | 正常模式/掃描模式、預觸發/延遲觸發、預觸發深度可調 | | 釋抑范圍 | 100ns-1.5s | | 設定電平至50%(典型的) | 輸入信號頻率≥50Hz條件下的操作 | | 邊沿觸發 | | 邊沿類型 | 上升、下降 | | 脈寬觸發 | | 觸發模式 | (大于,小于,等于)正脈寬，(大于,小于,等于)負脈寬 | | 脈沖寬度范圍 | 20ns-10s | | 視頻觸發 | | 觸發靈敏度(視頻觸發,典型的) | 內部 | 2div峰間值 | | EXT | 400mV | | EXT/5 | 2V | | 信號制式和行/場頻率（視頻觸發類型） | 支持標準的NTSC和PAL制式,行數范圍是1-525(NTSC)和1-625(PAL) | | 交替觸發 | | CH1觸發 | 邊沿、脈寬、視頻 | | CH2觸發 | 邊沿、脈寬、視頻 | | 測量 | | 光標 | 手動模式 | 光標間電壓差（ΔV），光標間時間差（ΔT），ΔT的倒數（Hz）（1/ΔT） | | 跟蹤模式 | 波形點的電壓值和時間值 | | 自動測量 | 峰峰值、幅值**大值**小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1-＞2 （上升） 、延遲1-＞2 （下降） 的測量 | | 數學操作 | 加、減、乘、除、反相 | | 存儲波形 | 10組波形、10種設置 | | FFT | Window | Hanning,Hamming,Blackman,Rectangular | | 采樣點 | 1024 points | | 李沙育圖形 | 相位差 | ±3 degrees | | 顯示 | | 顯示類型 | 對角線為145毫米(5.7英寸)液晶顯示 | | 顯示分辨率(顯示) | 320水平×240垂直像素（單色） | | 顯示色彩 | 彩色（UT2025C）,單色（UT2025B） | | 顯示對比度 | 可調 | | 背光強度（典型的） | 300nit | | 顯示語言種類 | 中文簡體,中文繁體,英文 | | 探頭補償器輸出 | | 輸出電壓（典型的） | 約3V,峰-峰值≥1MΩ負載時 | | 頻率(典型的) | 1kHz | | 接口功能 | | 標準配置 | 1個USB（D）；1個USB（H）；1個RS-232C | | 選配件 | GPIB和LAN | | 電源 | | 電源電壓 | 100-240VACRMS 45Hz到440Hz,CAT II | | 耗電 | 小于30VA | | 保險絲 | 2A,T級,250V | | 環境 | | 溫度 | 操作：0℃～+40℃ | | 非操作：-20℃～+60℃ | | 冷卻方法 | 對流 | | 濕度 | +10℃~+30℃:≤95%±5%RH, | | +30℃~+40℃:≤75%±5%RH | | 高度 | 操作3,000米 | | 非操作15,000米 | | 機械規格 | | 尺寸 | 320mm（寬）×150mm（高）×130mm（深） | | 重量(凈重) | 不含包裝 | 2.5kg | | 含包裝 | 4.0 kg | | IP防護 | IP2X |
|
|
