| 類型 | 數字示波器 |
|---|---|
| 帶寬 | 100（MHz） |
| 采樣率 | 50（GS/s） |
| 記錄長度 | 4（k） |
| 波形捕獲率 | 500（wfms/s） |
| 屬性 | 屬性值 |
| 通道數 | 2 |
| 重量 | 2.5（kg） |
| 品牌 | ATTEN/安泰信 |

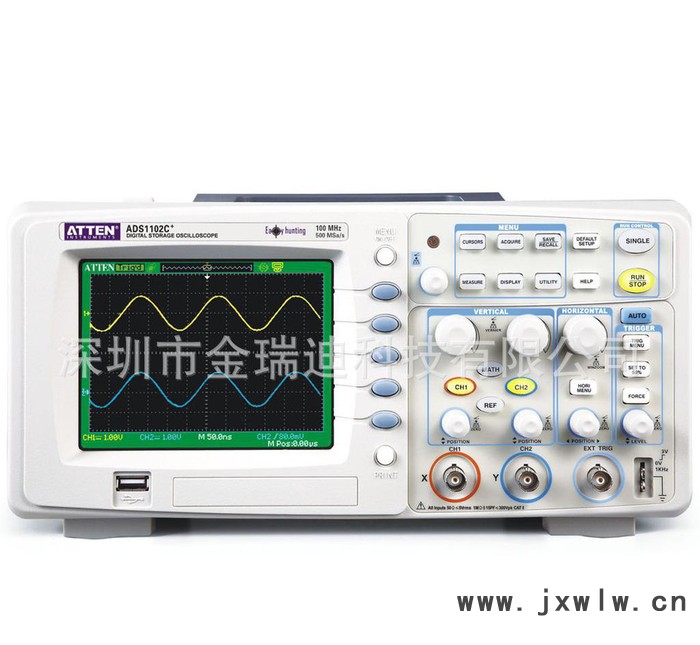

| 型號 | ADS1102C |
| 類型:數字示波器 | 通道數:2 |
| 帶寬:100（MHz） | 采樣率:50（GS/s） |
| 記錄長度:4（k） | 波形捕獲率:500（wfms/s） |
| 重量:2.5（kg） | 屬性:屬性值 |
ADS | |
帶寬 | 100MHz |
通道數 | 雙通道+1個外觸發通道 |
實時采樣率 | 單通道500MSa/s，雙通道250Msa/s |
等效采樣率 | 50GSa/s |
存儲深度 | 4K/CH |
上升時間 | ＜3.5nS |
輸入阻抗 | 1MΩ‖17pF |
時基范圍 | 2.5nS/div~50S/div |
Roll:100mS~50S/div | |
垂直靈敏度 | 2mV-5V/div(1-2-5順序) |
垂直分辨率 | 8bit |
觸發源 | CH1、CH2、Ext、Ext/5、AC |
觸發方式 | 邊沿、脈沖、視頻、延遲、斜率、交替 |
數學運算 | +、-、*、/、FFT |
數字濾波 | 高通、低通、帶阻、帶通 |
**大輸入電壓 | +400V |
內部存儲 | 2組參考波形、20組設置、20組波形 |
外部存儲 | 位圖存儲、CSV存儲、波形存儲、設置存儲 |
持續 | 關閉、1秒、2秒、5秒、無限 |
語言 | 簡體中文、繁體中文、英語、德語、法語、日語、韓語、俄語、阿拉伯語、西班牙語、葡萄牙語、意大利語 |
接口 | USB |
顯示 | 5.7寸彩色TFT-LCD |
電源 | AC100～240V、47Hz～440Hz、50VA |
ADS
1102C數字示波器強大的功能
FFT分屏顯示
提供在頻域分析信號的強大功能，通道波形與FFT波形分頻同時顯示，觀察波形更直觀方便。
波形錄制/回放
**大錄制2500幀波形，可錄制來自通道波形或者Pass/Fail波形，并通過回放功能達到更好的波形分析效果。
Pass/Fail
生產線的測試項目定制信號模板，提高測試效率，具有輸出及停止控制功能。
關閉數字濾波功能
開始數字濾波功能
**的數字濾波功能，可設定頻率范圍來減少信號的噪音或?yàn)V除誤差信號，以便更清楚地觀察所感興趣的信號，大大提高工作效率。
