| 品牌 | Kangput |
|---|---|
| 型號 | MSO8102T |
| 最大輸入 | 400 |
| 電源電壓 | 100 |
| 外形尺寸 | 370 × 180 × 120 |
| 重量 | 2.20 |
| 直流精度 | average>16 : ±(3% reading + 0.05div) for △V |
| 探頭衰減系數 | 1X，10X，100X，1000X |
| 觸發類型 | Edge, Video, Alternate, Pulse, Slope |
| 存儲波形 | 4 waveforms |

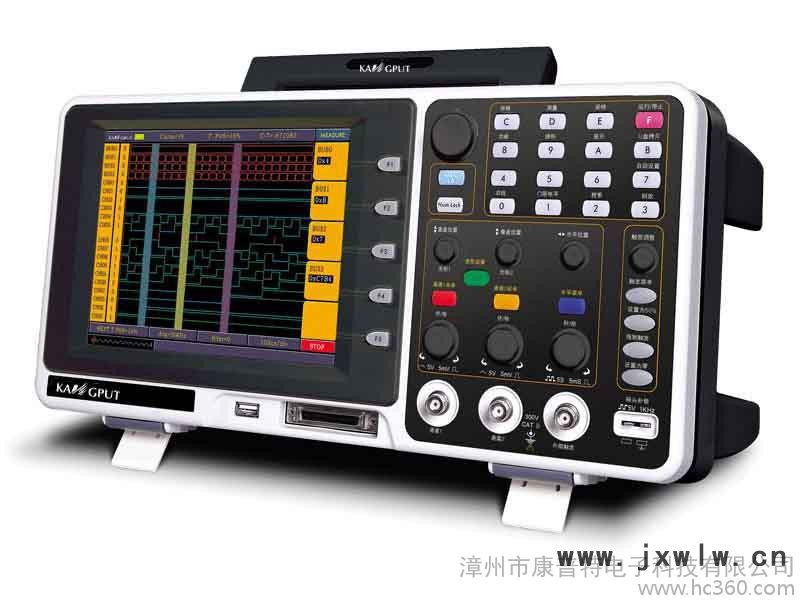

Kangput MSO8102T
應用:
電子線路檢測 電路測試 信號邏輯關系驗證 混合信號電路測量 教育和技術培訓
性能參數：
型號 | MSO8102T | ||||
帶寬 | 100MHz | ||||
實時采樣率 (real time) | 2GS/s | ||||
上升時間(s/div) | ≤3.5ns | ||||
顯示屏 | 8.0'' color LCD , TFT screen, 640 × 480 pixels | ||||
通道 | dual + external trigger | ||||
時基范圍 | 2ns/div～100s/div, step by 1～2～5 | ||||
直流精度 | average>16 : ±(3% reading + 0.05div) for △V | ||||
垂直靈敏度 | 2mV/div - 10V/div | ||||
直流增益精確度 | ±3% | ||||
垂直分辨率 (A/D) | 8 bits (2 channels simultaneously) | ||||
波形內插 | sin (x) / x | ||||
最大輸入電壓 | 400V (DC + AC, PK - PK ) | ||||
探頭衰減系數 | 1X，10X，100X，1000X | ||||
觸發類型 | Edge, Video, Alternate, Pulse, Slope | ||||
撲捉類型 | Normal, Peak Detect, and Average | ||||
記錄長度 | max 2M points | ||||
存儲波形 | 4 waveforms | ||||
自動測量 | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay A→B | ||||
數學操作 | ＋, －, ×, ÷, invert, FFT | ||||
電源 | 100 - 240V AC, 50Hz / 60Hz, CATⅡ | ||||
李沙育圖形 | 帶寬 | 100MHz | |||
相位差 | ±3 degrees | ||||
U盤拷貝功能 | USB host, and USB device | ||||
保險絲 | 1A, T class, 250V | ||||
外觀尺寸 (W × H × D) | 370 × 180 × 120 (mm) | ||||
重量 (without package) | 2.20 kg | ||||
<邏輯分析> 參數
型號 | MSO8102T | ||||
實時采樣率 (real time) | 20S/s - 2GS/s | ||||
帶寬 | 100MHz | ||||
輸入通道 | 16 | ||||
存儲深度 | max 4M each channel | ||||
輸入阻抗 | 660KΩ ± 5%, in parallel with 15 ± 5pF | ||||
觸發模式 | Edge, Bus, State, Data Alignment, Data Width, Distributed Queue | ||||
觸發位置 | Pre-trigger, Mid-trigger, and Re-trigger | ||||
門限電平 | ±6V (4 settings) | ||||
信號輸入范圍 | ±30V | ||||
數據搜索 | available | ||||
數據系統 | binary, decimal, hex | ||||
數字濾波 | 0, 1, 2 optional | ||||
設置存儲 | 10 settings | ||||
USB存儲 | available | ||||
特點:
集示波器與邏輯分析儀于一體；2 通道+外部觸發+邏輯分析儀；8.0英寸超大彩色液晶屏幕,顯示更清晰；支持USB與電腦進行實時傳輸、顯示
示波器部分:
帶寬 25MHz~200MHz
實際采樣率可達 2GS/s
每通道最大存儲深度可達2M個點
豐富了20多種自動測量功能
邏輯儀部分:
帶寬 40MHz~200MHz
實際采樣率可達 1GS/s
豐富的觸發方式，邊沿觸發，總線觸發，狀態觸發，
連續隊列觸發，間歇隊列觸發，數據帶寬觸發
配件：
|
|
|
|
|
|
|
|
探筆 | 教正筆 | USB數據線 | 電源線 | 驅動光盤 | 邏輯模塊 | 電池（可選） | 手提包（可選） |
