| 品牌 | Kangput |
|---|---|
| 型號 | SDS8202 |
| 通道數 | 其他 |
| 最大輸入 | 400 |
| 電源電壓 | 100 |
| 外形尺寸 | 340 × 155 × 70 |
| 重量 | 1.80 |

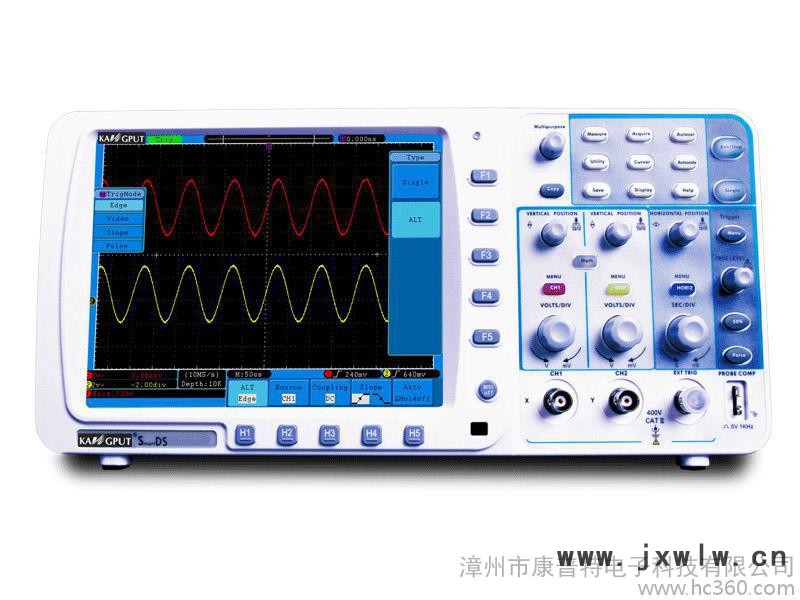

Kangput SDS8202
應用:
電子線路檢測 電路功能測試 設計與制造測試 教育與技術培訓 汽車維修檢測
性能參數：
型號 | SDS8202 | ||||||||
帶寬 | 200MHz | ||||||||
實時采樣率 | 2GS/s | ||||||||
時基范圍 (s/div) | 1ns/div～100s/div, step by 1~2~5 | ||||||||
上升時間 | ≤1.7ns | ||||||||
顯示屏 | 8”color LCD, 800 x 600 pixels, 65535 colors | ||||||||
通道 | 2 + 1 (external) | ||||||||
存儲深度 | 10M | ||||||||
輸入耦合 | DC, AC, and GND | ||||||||
輸入阻抗 | 1MΩ ± 2%, in parallel with 10pF ± 5pF | ||||||||
通道間隔離度 | 50MHz : 100 : 1, 10MHz : 40 : 1 | ||||||||
最大輸入電壓 | 400V (PK - PK) (DC + AC, PK - PK) | ||||||||
直流增益精確度 | ±3% | ||||||||
直流精度 | average≥16 : ±(3% reading + 0.05 div) for △V | ||||||||
探頭衰減系數 | 1X, 10X, 100X, 1000X | ||||||||
低頻響應(AC, -3dB) | ≥10Hz (at input, AC coupling, -3dB) | ||||||||
采樣率 / 時間間隔 | ±100ppm | ||||||||
波形內插 | sin (x) / x | ||||||||
時間間隔 (△T) 測量精確度 | Single：±(1 interval time + 100ppm × reading + 0.6ns); Average>16 : ±(1 interval time + 100ppm × reading + 0.4ns) | ||||||||
垂直分辨率 (A/D) | 8 bits (2 channels simultaneously) | ||||||||
垂直靈敏度 | 2mV/div~10V/div | ||||||||
觸發類型 | Edge, Pulse, Video, Slope, Alternate | ||||||||
觸發方式 | Auto, Normal, Single | ||||||||
觸發電平內部范圍 | ±6 divisions from screen center | ||||||||
采集方式 | Sample, Peak Detect, and Average | ||||||||
信號制式和行場頻率 | NTSC, PAL and SECAM standard | ||||||||
光標移動測量 | △V, and △T between cursors | ||||||||
自動測量 | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B | ||||||||
數學操作 | ＋, －, ×, ÷, invert, FFT | ||||||||
存儲波形 | 15 waveforms | ||||||||
李沙育圖形 | 帶寬 | full bandwidth | |||||||
相位差 | ±3 degrees | ||||||||
PC接口 | USB, USB flash disk storage, Pass / Fail, LAN, VGA (optional), or RS232 (optional) | ||||||||
頻率計算 | available | ||||||||
電源 | 100V - 240V AC, 50/60Hz, CAT Ⅱ | ||||||||
功率 | < 24W | ||||||||
保險絲 | 2A, T class, 250V | ||||||||
電池（可選） | 7.4V, 8000mA | ||||||||
外觀尺寸 (W × H × D) | 340 × 155 × 70 (mm) | ||||||||
重量 (without package) | 1.80 kg | ||||||||
特點:
全系列帶寬覆蓋60MHz～300MHz；
實時采樣率覆蓋500MS/s～3.2GS/s范圍；
10M存儲深度；
全自動量程功能，輕松實現即觸即測效果；
Pass/Fail功能和觸發同步輸出功能；
電流測量功能；- 支持SCPI通信功能；
8英寸800×600高分辨率大尺寸顯示；
拇指寬度的超薄機身，占用更小的工作空間；
支持電池選配
配件：
|
|
|
|
|
|
|
探筆 | 教正筆 | USB數據線 | 電源線 | 驅動光盤 | 電池（可選） | 手提包（可選） |
