| 等離子源 | 標配 |
|---|---|
| 安裝占地 | 2*3.5米 |
| 數控系統 | 上海交大 |
| 電機 | 步進電機 |
| 產地 | 江蘇 |
| 產品別名 | 薄板機 |
| 電流 | 交流 |
| 動力形式 | 等離子 |
| 空載電壓 | 220V |
| 控制方式 | 數控 |
| 類型 | 數控切割機 |
| 頻段 | 高頻 |
| 頻率 | 50 |
| 驅動形式 | 自動 |
| 認證 | CE |
| 售后服務 | 一年保修 |
| 輸入電壓 | 220V |
| 外形尺寸 | 2000*3000mm |
| 用途 | 切割 |
| 最大切割厚度 | 200 |
| 執行質量標準 | 企業標準 |
| 作用對象 | 金屬 |
| 作用原理 | 脈沖 |
| 品牌 | 亞鴻 |
| 型號 | YH1530 |
| 加工定制 | 是 |
(一)、產品的用途及適應范圍

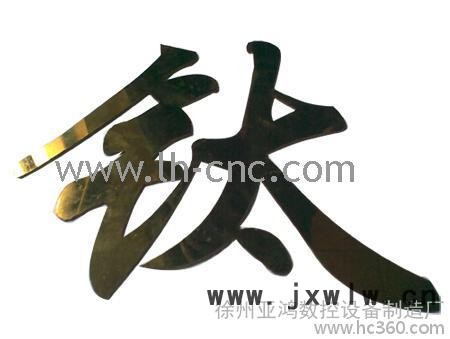

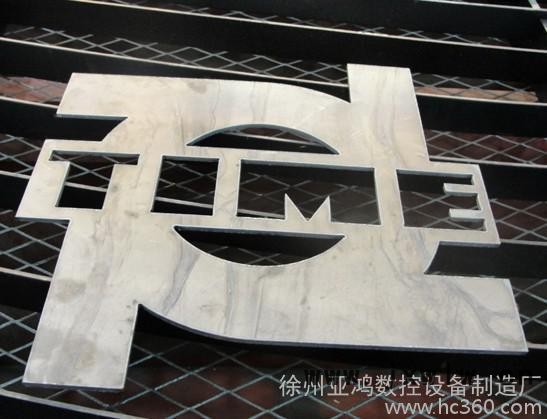

本產品為價格經濟、操作與維護傻瓜型設計的數控等離子切割機，是專門用于碳鋼板、鋁板、銅板、不銹鋼板等工件的快速等離子切割，效果佳、無掛渣和毛刺；在使用時運用文泰軟件或AutoCAD繪圖軟件直接用于繪制圖形，可進行簡單的排料，工件共邊設置，切割、下料的數控設備。能實現對各種金屬材料按任意圖形切割。切割后的割面一般情況下不需要進行表面加工。具有自動化程度高、使用方便、精度高、可靠性高、價格低，操作、維護非常簡便等優點，本機型廣泛適用于工業及廣告，鈑金，機箱機柜，風機風管等行業。
（二）、數控系統簡介
1、抗等離子干擾能力：機箱采用全鋼防磁結構，系統高可靠設計,配合全光耦隔離控制，使其具有超強的抗等離子、抗各種磁電干擾的能力。
大家知道因?yàn)榈入x子電源具有很強的電磁輻射，如果設備的抗干擾能力不強，就會出現死機和切割誤差，還有偏位或者電機卡死。如果出現這樣嚴重的情況就會使切割效果不佳，浪費材料，而且影響設備使用壽命。我們使用的是行業性專業等離子/火焰切割控制系統，具有最強的抗干擾能力，機器運行穩定?？梢缘挚谷魏坞姶鸥蓴_。而且對等離子也無選擇，高中低檔都可以用，電流再大也不怕。
2、獨特的切割功能：具有割縫自動補償，斷電續切、連續回退、斷點恢復，隨意定位切割等功能。如果不具備這些功能，出現斷電或者切割不透和漏切得情況，可以從這點開始重切，不必從頭再切，這既可以節約時間又不浪費材料，從而提高了工作效率。
3、脫機切割功能：因?yàn)橛械脑O(shè)備必需電腦聯機操作的。您知道加工現場的環境是非常惡劣的，對電腦的影響非常大，一旦電腦出現死機的情況，對加工也是不利的。我們的設備是脫機操作的，無需電腦的支持。
4、具有鋼板校正功能，如果我們的鋼板放斜了，系統可根據材料的擺放進行自動定位，幫我們節省材料，避免不必要的浪費。節約資源，節約了成本。
5、系統的操作顯示，采用逐級功能窗口提示方式，一目了然，簡單易學。
6、7寸高分辨率彩色液晶屏，動/靜態加工圖形顯示，圖形放大或縮小，放大狀態下動態跟蹤切割點。
7、全中文或英文菜單系統，方便國內外客戶操作使用。
8、支持EIA代碼（G代碼）及Fastcam,SmartNest TYPE3等各類套料軟件。
9、我們做好的文件可以在系統上直接進行圖形比例，旋轉，鏡像，矩陣排列，方便用戶，節省用戶重新排版時間。
10、開機自診斷所有的IO狀態和按鍵狀態，方便我們檢查和排除故障。
11、前置U盤接口，方便程序傳輸和系統升級。并且我們還專門配備了抗干擾USB延長線，防止系統U盤接口因長時間多次拔插而毀壞。
12、一次性可導入導出多個文件，節省讀盤時間。
13、日期、星期、時鐘顯示。
14、具有參數備份功能，防止因操作不當而導致參數丟失，可隨時恢復系統參數，讓您放心使用。
15、在線升級功能，幫您隨時更新系統，使用新功能
16、支持氧燃?xì)?，等離子，噴粉和演示4種模式。
17、各類加工參數齊全，可滿足不同工藝。
18、氧燃?xì)夂偷入x子輸入輸出分開控制，互不干擾。
19、支持邊緣切割，減少穿孔次數，從而保護割咀，節省時間，提高效率，降低成本。
20、運動中可根據切割情況，實時加速減速。
21、根據鋼板的厚度，在轉角處可自動限速，有效防止過燒，保證切割質量。
22、Dsp高速高精度插補控制，高速運行，運行平穩，噪音低。
23、選行和選號功能，可根據我們的需求從任意點切割。
24、任意設定起始速度，升降速時間
25、“偏移切割”功能，避免因排料計算錯誤而造成的板材浪費。
26、可設置不同的管理權限和相應的密碼，維護管理層的權益。
27、可遠距離遙控進行前后左右和切割運動開始，停止等動作。（選配）

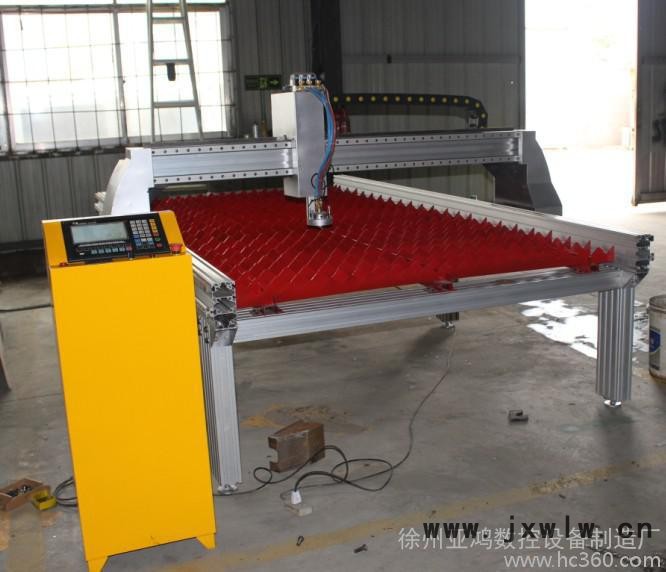

（三）、機械部分：
1、機器門架結構
（1）、整體方管焊接，人工時效床體，堅固、不變形、剛性好。XY軸采用國內精密齒輪齒條（7級精度）傳動，保證切割速度和精度。
（2）、Z軸采用弧壓自動調高，加裝連續噴水裝置，保證了切割效果及精度。
（3）、采用電流可調式等離子電源,根據材料不同厚度調節電流大小,保證切割材料無毛刺
2、機器驅動
機器的驅動是由高精度高細分步進電機驅動系統實現的。縱向和橫向的驅動裝置都由驅動齒輪和精密齒條組成,齒輪和齒條間的嚙合可自動消隙,從而保證了機器在連續運動中的高精度。
（四）、基本配置及技術參數
| 序號 | 項 目 | 數量規格 |
| 1 | 機床軌距（㎜） | 2000mm |
| 有效切割寬度（可根據需要定做） | 1500mm | |
| 2 | 機床軌長（㎜） | 3500mm |
| 有效切割長度（可根據需要定做） | 3000mm | |
| 3 | 驅動方式 | 雙邊驅動 |
| 4 | 橫向移動體 | 1組 |
| 5 | 等離子割炬 | 1把 |
| 6 | 數控系統 | 1套 |
| 7 | 橫向氣路電纜傳動（拖 鏈） | 1套 |
| 8 | 縱向氣路電纜傳動（拖 鏈） | 1套 |
| 9 | 自動編程套料軟件 | 1套 |
| 10 | 支持軟件 | Type3/Artcut6/Caxa/Auto CAD/Art CAM/等 |
| 11 | 等離子電源60A(華遠) | 1套 |
| 12 | 切割方式 | 等離子 |
| 13 | 切割厚度 | 0.5-12MM |
| 14 | 割炬升降行程（㎜） | 1-150mm |
| 15 | 調高方式 | 弧壓自動調高 |
| 16 | 等離子切割速度 | 0-15m/min |
| 17 | 直線重復精度 | ±0.2mm/10m |
| 18 | 畫線精度 | ±0.1mm |
| 19 | 支持軟件 | Type3/autocad/pro/CAXA/文泰等 |
| 20 | 環境溫度 | -5～45℃ |
| 21 | 相對濕度 | ＜95%無冷凝 |
| 22 | 周邊環境 | 通風，無較大沖擊 |
| 23 | 電源、電壓 | 220V380V±10% |
| 24 | 電源頻率 | 50Hz |
| 25 | 工作界面 | 中文或英文 |
六、商務條款及售后服務：
1、包裝方式：木箱
2、運輸方式：汽運
3、付款方式：款到發貨。定貨時，預付30%定金，余款發貨前付清。
4、供貨方式：現貨或訂做，訂做周期10天
5、售前服務：
為用戶提供相關數控切割技術專業指導及技術咨詢；
根據用戶設備使用環境和要求提供相關采購建議。
6、售中服務：
7、售后服務：
免費上門安裝調試培訓。
1、整機質量保證期1年。
2、 在質保期內，因賣方所供設備制造質量問題出現設備故障時，賣方在接到買方通知后，3小時內作出應答，協助買方解決問題；若需現場服務，確保48小時內到達現場，免費予以排除故障、修復或更換零部件
3、在質保期內，因買方使用不當原因出現設備故障時，賣方幫助排除故障、 修復或更換零部件，需更換零部件時，酌情收取成本費。
4、在質保期滿后，出現設備故障時，賣方同樣在接到買方通知后，3小時內作出應答，趕到買方現場，及時處理解決，保證提供終身服務，但由買方承擔相應差旅費和配件成本費，實報實銷。
