| 額定電壓 | AC90～240V（50～60Hz） |
|---|---|
| 防護等級 | IP40 |
| 接口類型 | 0-10V、DMX |
| 控制方式 | 0-10V |
| 品牌 | Leynew |
| 型號 | DMX303 |
| 加工定制 | 是 |
| 信號方式 | 0-10V |
產品規格書
名稱：DMX高壓0-10V輸出調光器
型號：DMX303
1.概述
DMX 0-10V調光器采用工業級先進電腦控制芯片，外殼采用導軌式，適合工業環境；增加三路繼電器電源輸出，作為3路0-10V電源的輸入，調光效果更佳！用于控制各種連接0-10V電源的燈具，具有接線方便，使用簡單、方便等優點；根據客戶實際需求可實現調光功能。
2.技術參數
2.1 工作溫度：-20-60℃
2.2 供電電壓：AC90～240V（50～60Hz）
2.3 輸出：3回路
2.4 輸出信號：0-10V
2.5 外型尺寸：L90×W76×H61 mm
2.6 包裝尺寸：L100×W80×H75 mm
2.7 凈重：265g
2.8 毛重：310g
2.9 靜態功耗：<3W
2.10 0-10V輸出電流：<50mA（每回路）
2.11 繼電器**大輸出電流：<5A（每回路）

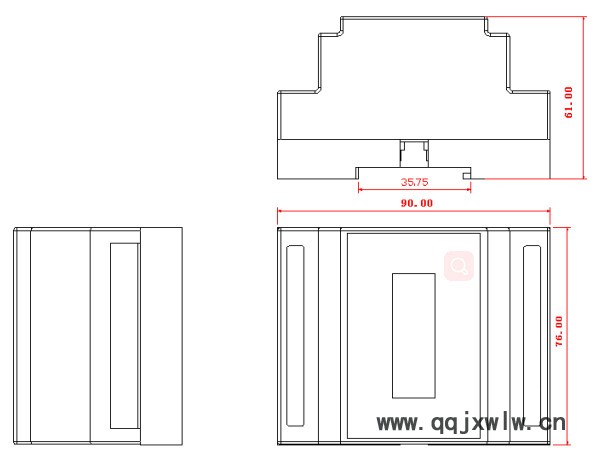

3.外型尺寸
4.功能描述

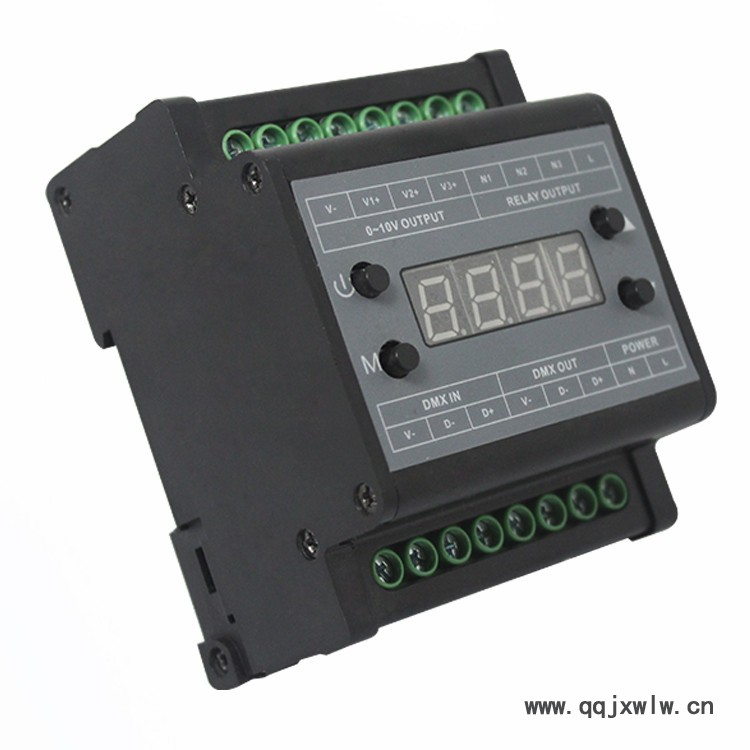

4.1接口說明
0-10V OUTPUT:三路0-10V調光信號輸出接口，每路**大電流50mA。
RELAY OUTPUT:三路繼電器輸出接口，輸出電壓范圍：90-240VAC，做為0-10V調光電源的供電輸入。
DMXIN：DMX信號輸入接口。
DMXOUT:DMX信號輸出接口。
POWER：電源輸入接口，輸入電壓范圍：90-240VAC。
4.2使用說明
：在任何狀態下關閉、開啟負載。
：當沒有DMX信號輸入時，按下模式鍵可以切換至三路負載中的任何一路和設置當前設備的DMX地址，且數碼管顯示為字母+數字。1.,2.,3.分別表示**路，第二路，第三路。數字代表調光的等級。例如：1.128 表示**路負載且負載的調光等級為128。A表示當前處于DMX地址設置，例如 A225 表示當前設備的DMX地址（也是**路負載的地址）為225。當有DMX輸入時，模式鍵不能調節且只顯示A+數字，數字表示當前設備地址。
：當有DMX信號輸入時，數碼管顯示當前設備的地址，短按加大鍵，當前的地址加1，長按加大鍵，可以快速的加到想要的地址**大為510。當沒有DMX信號輸入時，數碼管顯示上次設置狀態，短按加大鍵，亮度等級或者DMX地址加1，長按加大鍵，可以快速的加到想要的亮度等級或DMX地址。
：當有DMX信號輸入時，數碼管顯示當前設備的地址，短按減小鍵，當前的地址減1，長按減小鍵，可以快速的減到想要的地址**小為1。當沒有DMX信號輸入時，數碼管顯示上次調光的信息，短按減小鍵，亮度等級或者DMX地址減1，長按減小鍵，可以快速的減到想要的亮度等級或者DMX地址。
5.典型應用
6.注意事項
6.1先連接負載線，再接電源線；上電前確保輸入輸出連接線之間無短路現象。
6.2控制器供電電壓范圍為90-240VAC，超過電壓范圍可能會燒壞控制器。
