| 產品類型 | 全新 |
|---|---|
| 重量 | 50000kg |
| 三軸行程(X*Y*Z) | 6000*2000*1500 |
| T型槽尺寸(寬*數量) | 22*8 |
| 主軸 | 臺灣 |
| 設備制造 | 滄州鐵林機床有限公司 |
| 安裝方式 | 臥式 |
| 刀具數量 | 8.0 |
| 定位精度 | 0.01 |
| 動力類型 | 電動 |
| 類型 | 龍門銑床 |
| 售后服務 | 保修一年 |
| 主電機功率 | 22kw |
| 主軸轉速范圍 | 0-3000rpm |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 板材 |
| 適用行業 | 船舶 |
| 布局形式 | 臥式 |
| 品牌 | 滄州鐵林 |
| 型號 | hxk6020 |
| 加工定制 | 是 |
Zxk3030d數控龍門鉆銑床
一、產品用途：龍門移動式數控鉆床主要用于大尺寸管板類零件的鉆孔、攻絲和強力切削。
二、機床結構：

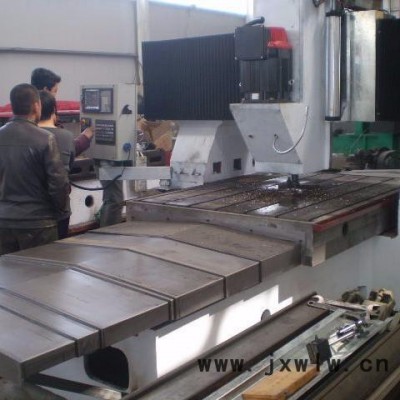

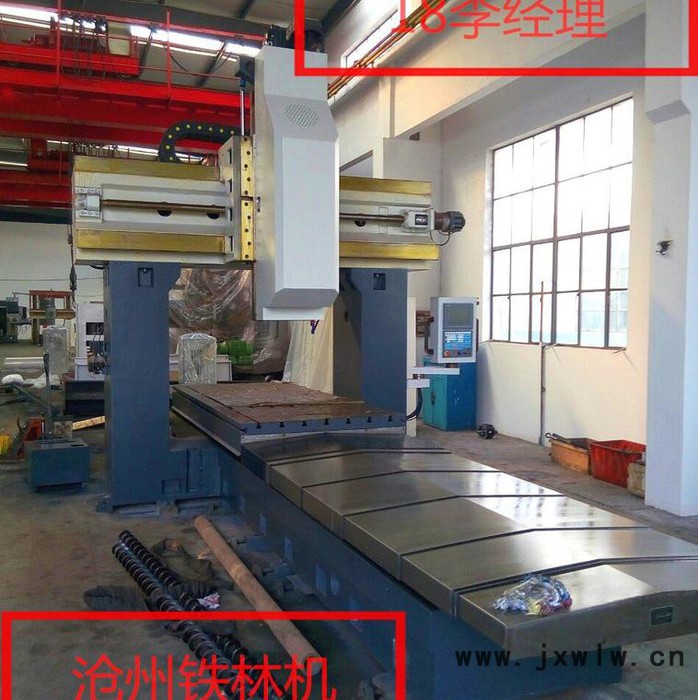

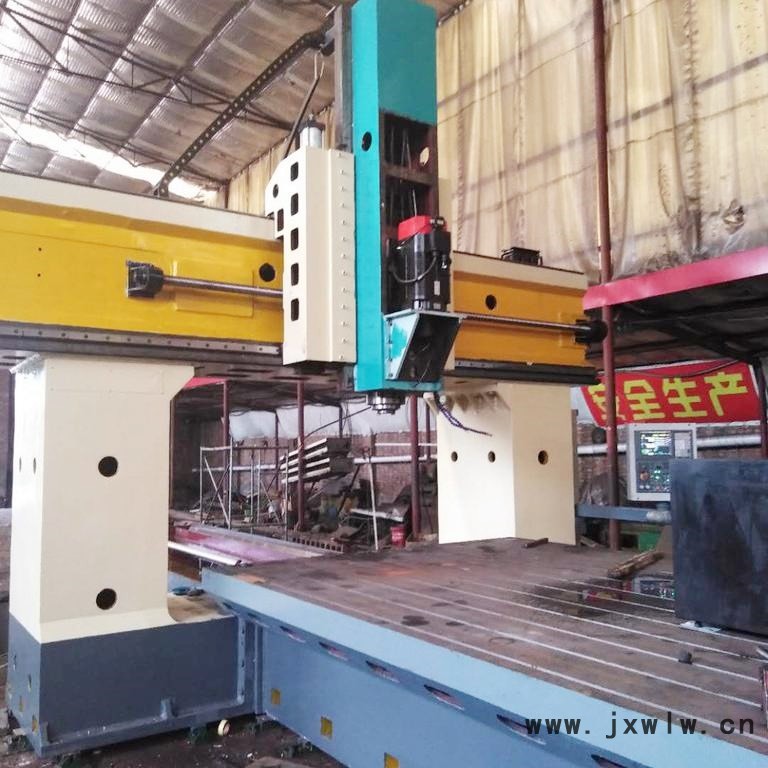

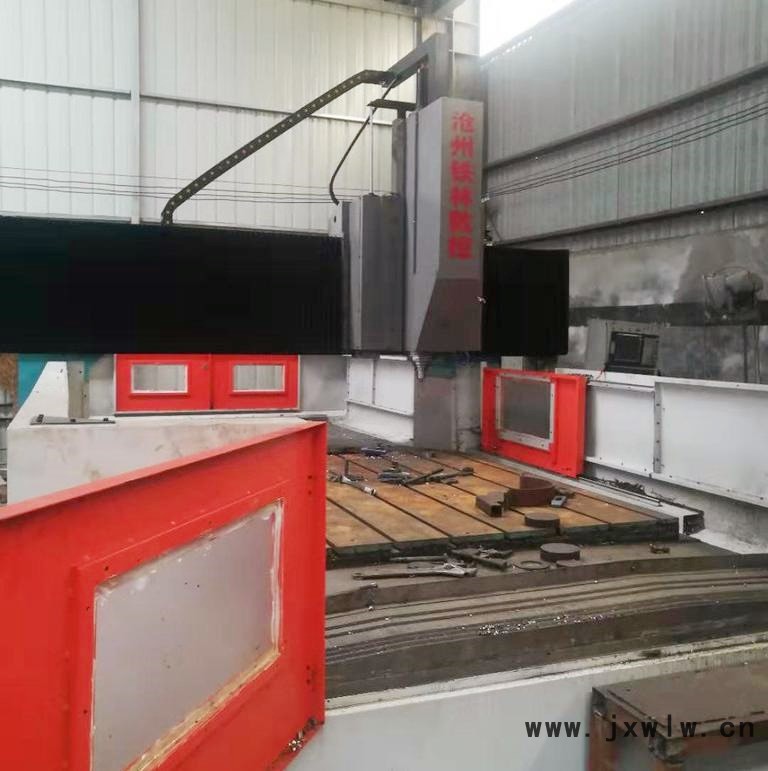

1、龍門移動式數控鉆床主要由床身、工作臺、龍門、動力頭、數控系統、冷卻系統等部分組成。
2、龍門移動式數控鉆銑床采用龍門移動，床身、工作臺固定的形式。
3、龍門移動式數控鉆銑床床全部為鑄鐵件，所有部件加工前經高溫退火，半精加工后二次退火去除應力，然后再精加工，可保證機床精度穩定，床面采用整體鑄鐵工作臺精銑出T型槽，便于工件的裝夾。床身底面上分布有調整墊鐵，可以方便地調整床身工作臺的水平。
4、龍門數控鉆銑床共有3個數控軸，床身上裝有重型直線導軌，龍門可沿導軌作縱向運動（Y軸），龍門橫梁上裝有直線導軌，滑枕可沿導軌作橫向運動（X軸），溜板上裝有滑塊，滑枕上裝有重型導軌，動力頭可在溜板上作垂直方向運動（Z軸），X、Y、Z軸都采用伺服電機加滾珠絲杠，Y軸采用雙驅動。

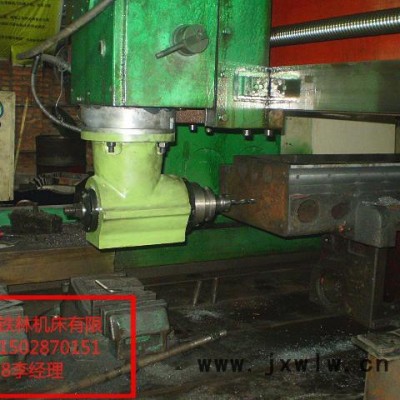

5、動力頭主軸采用精密鉆銑主軸，通過伺服電機配備減速箱齒形同步帶驅動，可根據需要無級調速。主軸可通過BT50刀柄裝夾鉆頭、絲錐或銑刀，實現高速切削，進給為伺服電機和滾珠絲杠驅動。采用半閉環控制，能夠?qū)崿F(xiàn)直線、圓弧插補功能。設定高度后，當鉆頭快進接觸工件，可自動轉換為工進，當鉆頭鉆透工件后，可自動轉換為快退，實現自動進給循環。工作進給速度由數控調整設定。
6、Z方向由伺服電機經齒形同步帶和滾珠絲杠副驅動鉆削動力頭實現動力頭快進、工進、快退、停止等動作。
7、本機床配有自動潤滑裝置，可以對各處導軌、絲杠、軸承等運動副進行自動潤滑。解除了設備維護的后顧之憂。機床X軸、Y軸均配備防塵防護罩，工作臺四周安裝有防水濺擋板。
8、數控系統，配備RS232接口和彩色顯示屏，中文操作界面，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便快捷。
9、本機床配有循環冷卻裝置。
三、全數字數控控制系統
1）、具備提刀排屑功能，可設定提刀高度，鉆削到此高度時，鉆頭正轉快速提起至工件上方，再快進至鉆削面并自動轉換為工進。
2）、具備CAD圖形自動轉換成加工程序功能。
3）、集中式操作控制箱及手持單元。為方便編程、存儲、顯示和通訊，操作界面具有誤差補償、自動報警等功能。
4）、工件孔位可采用鍵盤或CAD軟盤輸入后自動生成加工程序，或通過RS232接口輸入加工程序進行數控加工。該設備具備加工前孔位預演和復檢功能，操作十分方便。
5）、機床使用正常條件
電源：三相AC380V±10%，50Hz±1
