| 測量精度 | 0.5級 |
|---|---|
| 開孔尺寸 | 111*111 |
| 外形尺寸 | 120*120 |

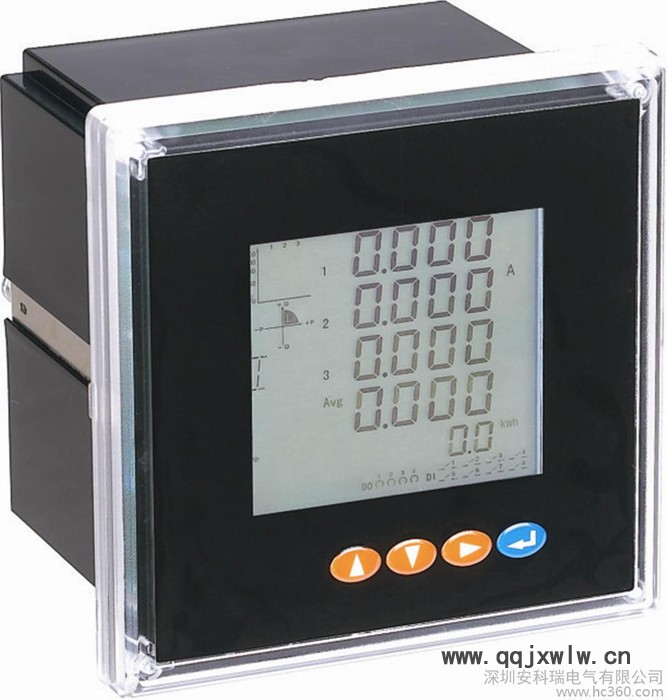

| 顯示方式 | 液晶顯示 |
| 結構型式 | 嵌入式安裝 |
| 品牌 | 深圳安科瑞 |
| 型號 | PZ42L-4E |
深圳安科瑞電氣有限公司
專業生產：智能單相電流表；智能單相電壓表;智能三相電壓表；智能三相電流表；
多功能電力儀表；多功能網絡儀表；諧波表
聯系人：『高躍』15657770821，QQ：★475184512/1149517788
多功能電力儀表概述：
產品特點

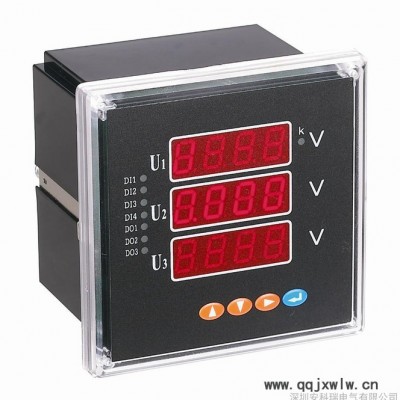

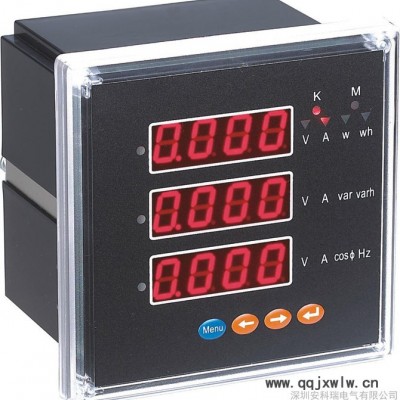

測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能顯示：LED數碼管顯示或STN白屏、高品質、高清晰LCD液晶屏顯示通訊：RS485通訊，MODBUS-RTU協議輸出：2路電能脈沖輸出（脈沖常數8000imp/kwh）
擴展：可直接從電流、電壓互感器輸入信號，現場可編程設置輸入?yún)?shù)變
用途：可用于不同開關柜，進線、母線以及重要配出回路
技術參數：
| 性能 | 參數 | ||
|
輸 入 信 號 測 量 顯 示 | 網絡 | 三相三線、三相四線 | |
|
電 壓 | 額定值 | AC 100V、400V（訂貨時請說明） | |
| 過負載 | 持續：1.2倍 瞬時：2倍/30s | ||
| 功耗 | <0.5VA(每相) | ||
| 阻抗 | ≥500kΩ | ||
| 精度 | RMS測量，精度等級0.5 | ||
|
電 流 | 額定值 | AC 1A、5A(訂貨時請說明) | |
| 過負載 | 持續：1.2倍 瞬時：20倍/1s | ||
| 功耗 | <0.4VA(每相) | ||
| 阻抗 | <20mΩ(每相) | ||
|
| RMS測量，精度等級0.5 | ||
| 頻率 | 45~65Hz，精度0.1HZ | ||
| 功率 | 有功、視在功率，精度0.5級，無功精度1.5級 | ||
| 諧波 | 三相電壓/電流21次諧波總含量/分量 | ||
| 分時計費 | 4種費率、8時段（可編程設置） | ||
| 累計計量 | 總電能，本月、上月、上上月的累計電能 | ||
| 最大需量 | 滑差式、滑差時間1min，滑差區間15min | ||
| 電能 | 四象限計量，有功精度1.0級，無功精度2.0級 | ||
| 顯示 | 可編程、切換、循環（LCD）顯示 | ||
| 電 源 | 工作范圍 | AC/DC 85~270V | |
| 功耗 | ≤5VA | ||
| 輸 出 | 數字接口 | RS-485、MODBUS-RTU協議 | |
| 脈沖輸出 | 2路電能脈沖輸出，光耦繼電器 | ||
| 開關量輸入 | 4路開關量輸入，干接點方式(可選) | ||
| 開關量輸出 | 4路開關量輸出，繼電器(可選) | ||
| 模擬量輸出 | 4路模擬量輸出，4~20mA/0~20mA(可選) | ||
| 環 境 | 工作環境 | -10~45℃ | |
| 儲存環境 | -25~70℃ | ||
| 安 全 | 耐壓 | 輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV | |
| 絕緣 | 輸入、輸出、電源對機殼>50MΩ | ||
接線圖：
(a) 電壓輸入：輸入電壓不要高于產品的額定輸入電壓(100V或400V)，否則應考慮使用PT，為了便于維護建議使用接線排。
(b) 電流輸入：標準額定輸入電流為5A，大于5A的情況應使用外部CT。如果用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或都短接二次回路，為便于維護建議使用接線排。
(c) 要確保輸入電壓、電流相對應，相序一致，方向一致；否則會出現數值和符號錯誤！(功率和電能)。
(d)儀表可以工作在三相四線方式或者三相三線方式，用戶應根據現場使用情況選擇相應的接線方式。一般在沒有中性線的情況下使用三相三線方式，在有中性線的情況下使用三相四線方式，三相三線可以只安裝2個CT(A和C相)，三相四線需要安裝三個CT。
注意：儀表內可設置兩種線方式，實際接線方式和表內設置方式必須一致，否則儀表的測量數據不準確。具體接線方式、脈沖常數等技術參數發產品隨機接線圖為準。
訂貨示例
訂貨時，請詳細寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關內容
例1：型號：TD184E-2S4 例2：型號：TD184E-2S4
輸入：10kV/100V 200A/5A 輸入：AC380V 300A/5A
電力網絡：三相三線 電力網絡：三相四線
輸出：兩路脈沖 輸出：兩路脈沖
通訊：RS485/MODBUS-RTU 通訊：RS485/MODBUS-RTU
（未作說明則按默認設置出廠）
