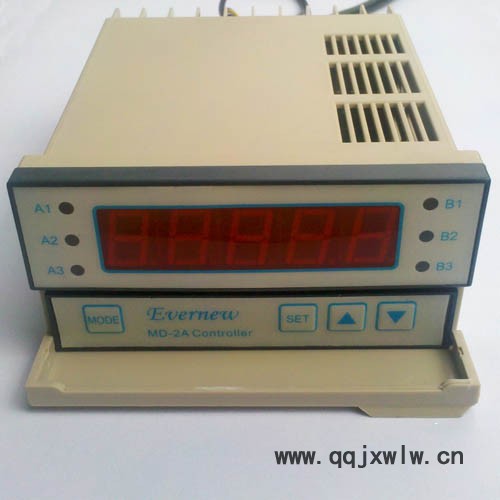

MD-2A Controller使用說明
( 2個報警點 )

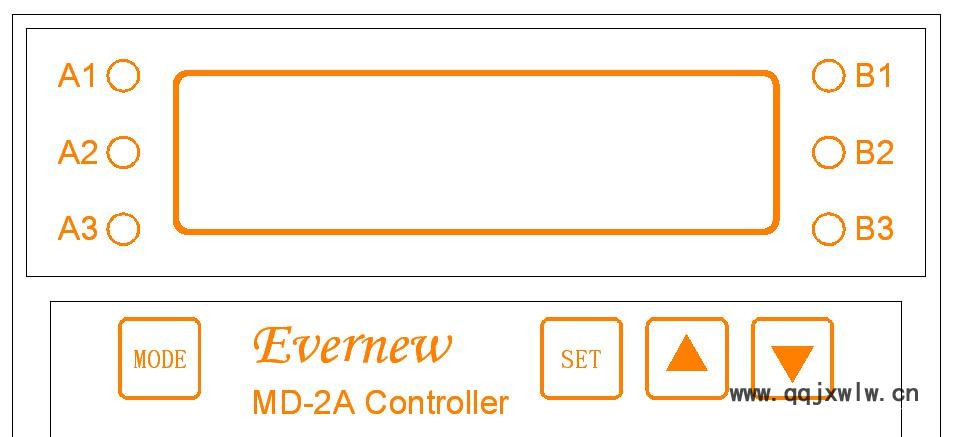

前面板外形圖（正視）
外形尺寸 48X96X112

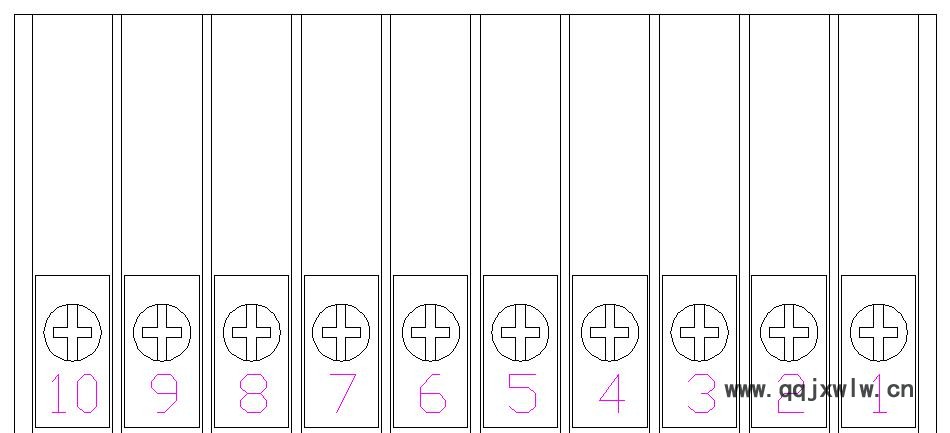

后面板外形圖（后視）
1、 電源 +V （+7V～+40V用戶可選）隨不同的報警繼電器的電壓值不同。
也可以選用220V市電供電。
2、 電源 0V
1、2腳選用220V市電供電時，為電源接入腳。
3、 此腳為空
4、 報警輸出1（繼電器觸點，常開，也可按用戶要求改成常閉）
5、 報警輸出1（繼電器觸點，常開，也可按用戶要求改成常閉）
6、 報警輸出2（繼電器觸點，常開，也可按用戶要求改成常閉）
7、 報警輸出2（繼電器觸點，常開，也可按用戶要求改成常閉）
8、 此腳為空或電源0V
9、 485A或增量B
10、 485B或增量A
報警輸出電路
報警1和報警2的輸出為繼電器觸點，也可選用OC輸出（NPN），缺省使用常開觸點（也可以改為常閉觸點）觸點負載能力為2A/30V DC或0.5A/250AC, 也可選用10A/250V。
儀表的顯示內容
儀表顯示的范圍為±99999(5個數碼管，單位根據輸入信號而定，小數點可按要求給定任意一位)，當為負值時，指示燈A2(綠)亮。當儀表接收不到傳感器的信號時（使用485通信），5個數碼管都顯示最上面的‘-’；當儀表能正常接收傳感器的信號而傳感器測不到磁鐵時（對本所的磁致位移傳感器而言），5個數碼管都顯示中間的‘-’；當儀表能正常接收傳感器的信號且傳感器測到磁鐵位置時，顯示正常的位置數值。
前面板的指示燈B1（紅燈）為狀態指示燈，處于標準工作狀態時，該燈不亮，當處于設定零位和報警點的時候狀態時，該指示燈亮。
前面板的指示燈B2、B3 為報警點指示燈，分別指示2個報警點的狀態，亮?xí)r相應的報警點有信號輸出。
零位與報警點的設定
儀表只有在和傳感器正常連接，且能看到傳感器的數據時，才能進行零位和報警點的設定。
長按MODE鍵（2秒），狀態指示燈B1亮，松開MODE鍵，此時儀表處于設定操作狀態；再長按MODE鍵，狀態指示燈B1暗，松開MODE鍵，此時儀表回到普通工作狀態。設定操作狀態和普通工作狀態就是這樣轉換的。
在設定操作狀態（當狀態指示燈B1亮），按MODE 鍵 ，會出現B2、B3指示燈依次點亮和全部不亮這三個狀態，分別代表設定報警點1、設定報警點2和設定零位這三個狀態，三個狀態中的每個狀態都有兩個子狀態，剛轉換到一個新狀態時，數碼顯示的數值是傳感器的當前位置值，改變傳感器位置，該數值會相應改變，此時按SET鍵，儀表就保存該當前位置為相應的報警點或零點。此時不按SET鍵，而是再按MODE鍵，則進入這個狀態的下一個子狀態，數碼顯示該狀態的原先的設定值，數碼的第一位閃爍，此時按↑鍵，就改變正在閃爍的這一位的數值，按↓鍵，變換閃爍的數碼位（指示燈A2表示正負，亮為負），這樣就可以編輯好需要的數值，然后按SET鍵保存這個設定值。
通過以上方式設好零位和報警點后，長按MODE鍵，儀表回到普通工作狀態。
儀表的報警點和顯示數值均支持正負數值，所以在設定時要特別注意指示正負的指示燈A2。
由于磁致位移傳感器在電子倉處有零區，在另一端有死區，工作時一定要保證位置磁鐵在有效區域內運動，不能超界。
本儀表支持的傳感器
支持本所的所有傳感器，產品包括磁致伸縮位移傳感器、拉繩位移傳感器、拉繩位移絕對值編碼器、拉繩位移增量型編碼器、絕對值角位移傳感器、增量型角位移傳感器、各種電子尺等等。
支持其他廠商的傳感器，產品包括磁致伸縮位移傳感器、拉繩位移傳感器、拉繩位移絕對值編碼器、拉繩位移增量型編碼器、絕對值角位移傳感器、增量型角位移傳感器、各種電子尺（電阻型、電流型、電壓型）、光柵尺、光電編碼器等。
支持所有485總線的傳感器。
支持所有輸出信號為電阻值、電壓值、電流值、PWM、SSI等的傳感器。
MD-2A最多可以有5個報警點
MD-3A Controller使用說明
MD-3A以下三點外，其余同MD-2A。
1、外形尺寸
96X96X112
1、顯示范圍
儀表顯示的范圍為±999999（6個數碼管）
1、報警輸出
最多8個報警點，2個繼電器輸出，6個OC輸出；可根據要求增加繼電器輸出個數。
廠家
上海星宇高科應用技術研究所
