| 廠家(產(chǎn)地) | 美國杜邦 |
|---|---|
| 牌號 | 4288 |
| 加工級別 | 擠出級,滾塑級 |
| 特性級別 | 標(biāo)準(zhǔn)級 |
| 用途級別 | 通用級 |
| 銷售方式 | 品牌經(jīng)銷 |
| 類型 | 標(biāo)準(zhǔn)料 |
產(chǎn)品參數(shù)
| 性能項目 | 試驗條件[狀態(tài)] | 測試方法 | 測試數(shù)據(jù) | 數(shù)據(jù)單位 | |
| 基本性能 | 熔體流動速率 | ASTM D-1238 | 24.0 | g/10min | |
| 密度 | ASTM D-1505 | 0.924 | g/cm3 | ||
| 機械性能 | 抗拉強度 屈服點 | ASTM D-638 | 92 | kg/cm2 | |
| 抗拉強度 裂點 | ASTM D-638 | 110 | kg/cm2 | ||
| 斷裂伸長量 | ASTM D-638 | 420 | % | ||
| 硬度 | ASTM D-2240 | 50 | D SCALE | ||
| 拉伸模量 | ASTM D-638 | 1000 | kg/cm2 | ||
| 熱性能 | 熔點 | HPC | 110 | ℃ | |
| 軟化點 | ASTM D-1525 | 93 | ℃ | ||

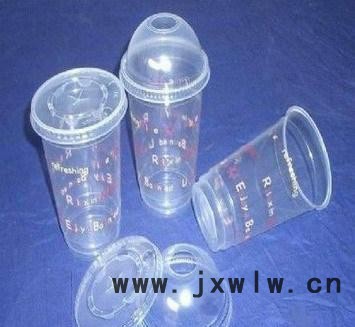

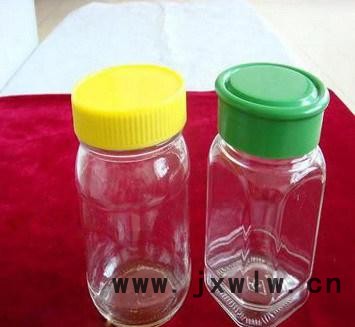

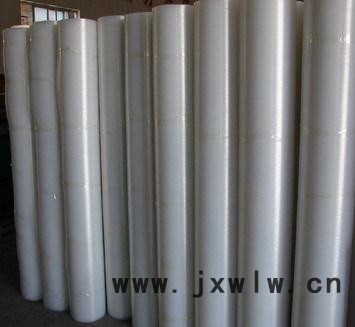

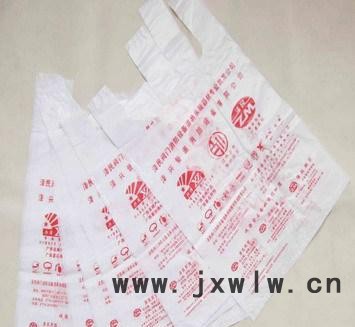

該材料適用于加工以下產(chǎn)品
LDPE 低密度聚乙烯的特性
化學(xué)和物理特性：
商業(yè)用的LDPE 材料的密度為0.91~0.94 g/cm3。LDPE 對氣體和水蒸汽具有滲透性。
LDPE 的熱膨脹系數(shù)很高不適合于加工長期使用的制品。
如果 LDPE 的密度在0.91~0.925 g/cm3 之間，那么其收縮率在2%~5%之間；如果密度在0.926~0.94 g/cm3 之間，那么其收縮率在1.5%~4%之間。當(dāng)前實際的收縮率還要取決于注塑工藝參數(shù)。LDPE 在室溫下可以抵抗多種溶劑，但是芳香烴和氯化烴溶劑可使其膨脹。同HDPE類似，LDPE 容易發(fā)生環(huán)境應(yīng)力開裂現(xiàn)象。
注塑模工藝條件：
干燥：一般不需要
熔化溫度：180~280C
模具溫度：20~40C為了實現(xiàn)冷卻均勻以及較為經(jīng)濟的去熱，建議冷卻腔道直徑至少為8mm，并且從冷卻腔
道到模具表面的距離不要超過冷卻腔道直徑的1.5 倍。
注射壓力**大可到1500bar。
保壓壓力**大可到750bar。
注射速度：建議使用快速注射速度。
流道和澆口:可以使用各種類型的流道和澆口。LDPE特別適合于使用熱流道模具。

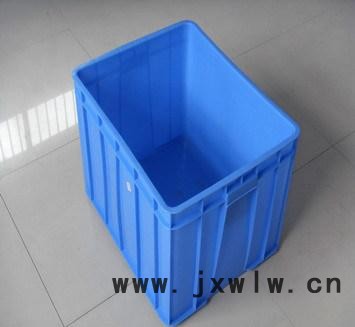

典型用途：碗，箱柜，管道聯(lián)接器，日用品。
江蘇省蘇州市順又發(fā)有限公司 經(jīng)銷批發(fā)的橡塑、橡塑暢銷消費者市場，在消費者當(dāng)中享有較高的地位，公司與多家零售商和代理商建立了長期穩(wěn)定的合作關(guān)系。江蘇省蘇州市順又發(fā)有限公司的橡塑、橡塑品種齊全、價格合理。江蘇省蘇州市順又發(fā)有限公司實力雄厚，重信用、守合同、保證產(chǎn)品質(zhì)量，以多品種經(jīng)營特色和薄利多銷的原則，贏得了廣大客戶的信賴。
