| 產地 | 廣東 |
|---|---|
| 產品認證 | ROHS |
| 電源電壓 | 24V |
| 類型 | 串口服務器 |
| 應用范圍 | 通訊 |
| 用途 | 儀器 |
| 支持系統 | Windows7 |
| OEM | 可OEM |
| 執行質量標準 | 國標 |
| 品牌 | KonNaD/康耐德 |
| 型號 | C2000 N2A1 |
| 加工定制 | 是 |
| 準入認證 | CE |

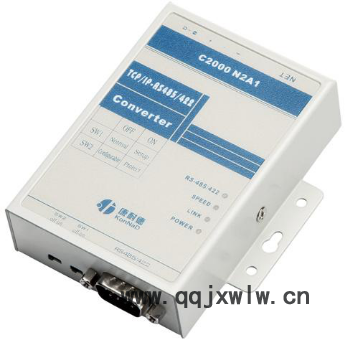

C2000 N2A1是具有高性價比且穩定可靠的串口設備聯網服務器。它提供RS485/422到 TCP/IP網絡和TCP/IP網絡到RS485/422的數據透明傳輸，它可以使具有RS485/422串口的設備立即具備聯入TCP/IP網絡的功能。
C2000 N2A1向上提供10/100M以太網接口，向下提供1個標準RS485/422串行口，通訊參數可通過多種方式設置。C2000 N2A1可廣泛應用于PLC控制與管理、門禁醫療、樓宇控制、工業自動化、測量儀表及環境動力監控系統、信息家電、LED信息顯示設備和CNC管理等。
特點：
→具有TCP Server、TCP Client、UDP、虛擬串口、點對點連接等五種操作模式；
→用戶基于網絡軟件，不需要做任何修改就可以與C2000 N2A1通訊；
→通過安裝我們免費提供的虛擬串口軟件，用戶基于串口的軟件不需要做任何修改就可以與C2000 N2A1通訊；
→對于需要開發軟件的用戶，我們免費提供通訊動態庫或OCX控件、設置動態庫；
→通過瀏覽器、設置軟件或設置動態庫進行參數修改設置；
→支持DNS域名解析功能；
→低功耗設計，無需散熱裝置；
→看門狗設計，穩定性高；
→電源具有良好的過流過壓、防反接保護功能。
a) 本產品有以下三種工作模式：
1．作為TCP服務器，轉換器上電后在指定的TCP 端口等待數據服務器的連接請求，數據服務器在需要與轉換器通訊的時候，向轉換器的監聽端口請求建立TCP 連接，連接建立后，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器，在完成指定的通訊后，數據服務器可以主動要求斷開連接，否則連接一直保持。
2．作為TCP客戶端，轉換器上電時會主動向服務器請求連接，直到TCP連接建立為止，并且連接一旦建立將一直保持，連接建立后，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器。
3．UDP方式有兩種：
當C2000 工作在“UDP normal”模式時，C2000會回應所有的IP地址和端口發過來的數據，并將返回的數據發送到最后一次發給它查詢請求的IP地址和端口。
當C2000 工作在“UDP Appointed”模式時，它能接收所有的IP地址和端口發過來的數據，但只將返回的數據發送給指定的IP地址和端口。
b) 應用軟件可使用三種方式與轉換器通訊：
1．通過本公司開發的虛擬串口管理程序，將網絡數據重定向到虛擬串口，然后從虛擬串口讀取數據。
2．用本公司開發的控件EDSockServer.ocx(或動態庫EDSockServer.dll)。
3．使用Socket進行通訊。
1.2 技術參數
| 系統 | CPU | 32-bit ARM |
| RAM | 64KB | |
| Flash | 256KB | |
| LAN | 以太網 | 10/100Mbps |
| 保護 | 內置1.5KV電磁隔離保護 | |
| 串口接口 | 串口 | RS485/422 |
| 串口數量 | 1個 | |
| 信號 | R+，R-，T+（485+），T-（485-），GND | |
| 串口通訊參數
| 校驗 | None，Even，Odd，Mark，Space |
| 數據位 | 6，7，8 | |
| 停止位 | 1、2 | |
| 流向控制 | 自動流向控制 | |
| 速率 | 300bps至115200bps | |
| 軟件特點 | 協議 | ARP，IP，ICMP，TCP，UDP，DHCP，HTTP，DNS |
| 操作模式 | TCP Server，TCP Client，UDP，虛擬串口，點對點連接 | |
| 設定 | C2000設置程序，Web瀏覽器，設置動態庫、串口設置（可選） | |
| 提供軟件 | 虛擬串口軟件、C2000設置程序、串口調試工具、網絡測試程序、EDSockServer.OCX和EDSockServer.DLL、設置動態庫以及VB、VC、BC、Delphi的示例代碼 | |
| 驅動支持 | Windows 98/ME/2000/XP/2003/Vista/Windows 7 32位 | |
| 電源需求 | 工作電壓 | 9~24VDC（推薦12VDC） |
| 工作電流 | < 200mA | |
| 工作環境 | 操作溫度、濕度 | -25℃~85℃，5~95%RH不凝露 |
| 存儲溫度、濕度 | -60℃~125℃，5~95%RH不凝露 | |
| 外觀 | 尺寸 | 99×65×25.5mm |
POWER：電源指示燈。
link：網絡連接燈，當轉換器與網絡連接上后燈亮。
SPEED：網絡速度指示燈，當轉換器為100M時燈亮。
RS-485/422：串口通訊指示燈，當轉換器收到串口數據或向串口發送數據時燈亮。
2.2 C2000 N2A1接口圖
NET：RJ45網絡接口，使用時該接口通過網絡線將轉換器接入TCP/IP網絡。
DC1：電源接口，輸入電壓為直流9~24VDC（推薦12VDC）。
DC2：電源接口，輸入電壓為直流9~24VDC（推薦12VDC）。
（DC1、DC2可根據需要任選其中一個使用，但不能同時使用）
SW1：通過將SW1撥到ON，可以強制轉換器使用默認網絡設置進行工作，此時轉換器的IP地址默認為10.1.1.10，設置密碼失效，同時轉換器工作在TCP客戶端方式，并向數據服務器10.1.1.1的8000端口請求建立TCP連接。設置完成后，一定要把SW1撥到OFF設置才能生效，此時，轉換器進入工作狀態。
SW2：設置數據保護開關，將SW2撥到OFF時允許對C2000 N2A1進行設置；將SW2撥到ON時保存設置處于寫保護狀態，此時保存設置數據的不能改變。
RS-485/422：標準DB9接口。
| 引腳 | 485/422引腳 |
| 1 | 485-/T- |
| 2 | 458+/T+ |
| 3 | R+ |
| 4 | R- |
| 5 | GND |
| 6 | 未使用 |
| 7 | 未使用 |
| 8 | 未使用 |
| 9 | 未使用 |
網線制作線序圖：
說明：
1、C2000連交換機時，請使用直連網線；
2、C2000與電腦直連時，請使用交叉網線。
