| 產地 | 廣東 |
|---|---|
| 產品名稱 | 遠程IO采集控制模塊 |
| 產品認證 | CE |
| 額定電壓 | 24V |
| 計量單位 | 件 |
| 適用范圍 | 電力監控、安防/門禁、酒店智能、樓宇自控、工業自動化、電信 |
| 售后服務 | 質保六年 |
| 用途 | 電力監控、安防/門禁、酒店智能、樓宇自控、工業自動化、電信 |
| 品牌 | 康耐德 |
| 型號 | C2000 M232-P |
| 加工定制 | 是 |
C2000 M232-P是增強型塑料外殼的RS232和開關量到TCP/IP的協議轉換模塊，它向上提供10M/100M自適應以太網接口，向下提供1個標準RS232串行口和32個開關量接點，在實現一路RS232到TCP/IP網絡和TCP/IP網絡到RS232的數據透明傳輸?shù)耐瑫r，通過網絡實現主動上傳式16路開關量采集（DI）與16路繼電器開關量輸出（DO）。
C2000 M232-P內部集成ARP、IP、ICMP、DHCP、HTTP等協議。通信參數可通過軟件設置，可使用動態IP或靜態IP，使用時可通過軟件進行設置。
特點：
→具有TCP Server、TCP Client、UDP、虛擬串口、點對點連接等操作模式；
→用戶基于網絡軟件，不需要做任何修改就可以與C2000 M232-P通訊；
→通過安裝我們免費提供的虛擬串口軟件，用戶基于串口的軟件不需要做任何修改就可以與C2000 M232-P通訊；
→對于需要開發軟件的用戶，我們免費提供通訊動態庫、設置動態庫或OCX控件；
→通過設置軟件或設置動態庫進行參數設置；
→支持DNS域名解析功能；
→遠程控制和采集開關量；
→16路開關量輸入（DI）、16路繼電器常開輸出（DO）；
→電源具有良好的過流過壓、防反接保護功能；
→看門狗設計，穩定性高。
a) 本產品有以下三種工作模式：
1．作為TCP服務器，轉換器上電后在指定的TCP 端口等待數據服務器的連接請求，數據服務器在需要與轉換器通訊的時候，向轉換器的監聽端口請求建立TCP 連接，連接建立后，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器，在完成指定的通訊后，數據服務器可以主動要求斷開連接，否則連接一直保持。
2．作為TCP客戶端，轉換器上電時會主動向服務器請求連接，直到TCP連接建立為止，并且連接一旦建立將一直保持，連接建立后，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器。
3．UDP方式有兩種：
當C2000 工作在“UDP normal”模式時，C2000會回應所有的IP地址和端口發過來的數據 ，并將返回的數據發送到最后一次發給它查詢請求的IP地址和端口。
當C2000 工作在“UDP Appointed”模式時，它只接收指定的IP地址和端口發過來的數據，并將返回的數據發送給指定的IP地址和端口。
b) 應用軟件可使用三種方式與轉換器通訊：
1．通過本公司開發的虛擬串口管理程序，將網絡數據重定向到虛擬串口，然后從虛擬串口讀取數據；
2．用本公司開發的控件EDSockServer.ocx(或動態庫EDSockServer.dll)；
3．使用Socket進行通訊。
第1章 技術參數
| 系統 | CPU | 32-bit ARM |
| RAM | 64KB | |
| Flash | 256KB | |
| LAN | 速率 | 10M/100Mbps |
| 接口 | RJ45 | |
| 串口 | 串口 | RS-232 |
| 串口數量 | 1個 | |
| 信號 | RS-232：TXD，RXD，RTS，CTS，GND | |
| 串口通信參數 | 效驗 | None ， Even ， Odd ， MARK ， SPACE |
| 數據位 | 6、7、8 | |
| 停止位 | 1、2 | |
| 流量控制 | RTS/CTS，XON/XOFF，None | |
| 速率 | 300bps~115200bps | |
| IO數字接口 | DI | 16路干接點輸入 |
| DI有保護 | 過壓小于240V ，過流小于80mA | |
| DO | 16路常開型繼電器輸出 | |
| DO容量 | 2A/30V DC，1A/125V AC | |
| 軟件特點 | 協議 | ARP，IP，ICMP，TCP，UDP，DHCP，HTTP |
| 操作模式 | TCP Server、UDP、TCP Client、虛擬串口、點對點連接 | |
| 設置 | C2000設置程序、Web瀏覽器、設置動態庫 | |
| 提供軟件 | 虛擬串口軟件、C2000設置程序、串口調試工具、網絡設置程序、EDSockServer.OCX控件、EDSockServer.DLL動態庫、設置動態庫以及VB、VC、BC、Delphi的示例代碼 | |
| 驅動支持 | Windows 98/ME/2000/XP/2003/Vista/Windows 7 32位 | |
| 電源需求 | 電源規格 | 9~24VDC（推薦12VDC） |
| 工作電流 | < 500mA（12VDC） | |
| 環境 | 操作溫度 | -25℃~85℃ |
| 儲存溫度 | -60℃~125℃ | |
| 濕度 | 5~95%RH，不凝露 | |
| 尺寸 | 長*寬*高 | 185 mm*125mm*30mm |
| POWER | 電源指示燈 |
| link | 網絡狀態指示燈 |
| RS232 | RS232狀態指示燈 |
| DI1-DI16 | 16路數字量輸入對應的狀態指示燈 |
| DO1-DO16 | 16路數字量輸出對應的狀態指示燈 |
| 電源接口 | |
| 12V | 電源正（推薦12V） |
| GND | 電源負 |
| PE | 大地 |
| 網絡接口 | |
| LAN | RJ45以太網口 |
| RS232接口 | |
| RS232 | RS232口（DB9公頭） |
| DI輸入接口 | |
| DI-1~DI-16 | 數字量信號輸入端 |
| GND | 數字量信號輸入公共端 |
| DO輸出接口 | |
| N.O1~N.O16 | 數字量信號輸出端（常開） |
| COM1~COM16 | 數字量信號輸出公共端 |
RS232：標準RS-232 接口
| 1 | 空腳 |
|
| 2 | 接收數據 | RXD |
| 3 | 發送數據 | TXD |
| 4 | 空腳 |
|
| 5 | 信號地 | GND |
| 6 | 空腳 |
|
| 7 | 請求發送 | RTS |
| 8 | 清除發送 | CTS |
| 9 | 空腳 |
|
網線制作線序圖：
說明：
1、C2000連交換機時，請使用直連網線；
2、C2000與電腦直連時，請使用交叉網線。

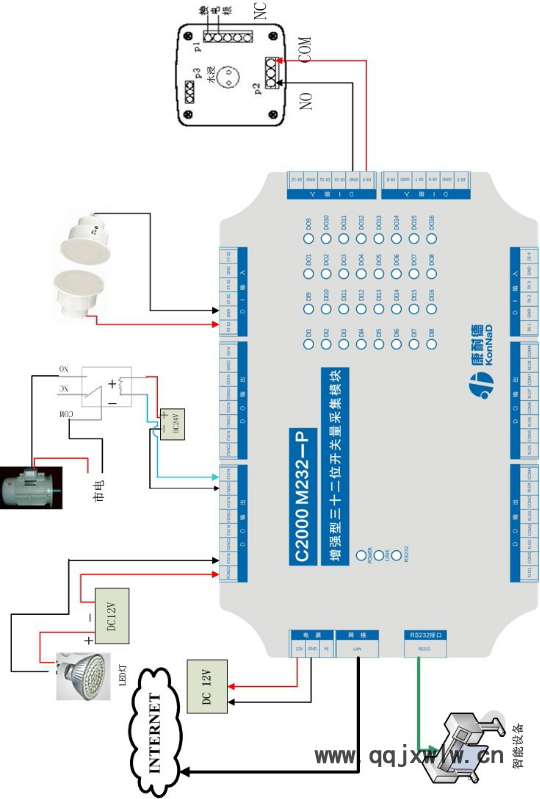

3.4 接線示意圖
如果用戶的軟件是串口通信，只需要使用到“虛擬串口管理程序”來設置；如果用戶的軟件是TCP/IP方式通信，可以使用 “C2000設置程序”或“IE瀏覽器”進行設置。
4.1 虛擬串口管理程序本程序使用戶更直觀方便地管理C2000。可對C2000進行設置、數據轉發和監視操作；打開程序主界面之后，選擇“搜索C2000”，程序會自動搜索出當前網絡中所有的C2000。M232-P搜索到的型號為E232。
4.1.1 使用快速設置進行設置“快速設置”功能只對單個C2000有效。選中可設置的C2000，點擊“快速設置”按鈕，會自動彈出如下對話框，如下圖：
點確定后，C2000被設為“TCP Client”工作模式，服務器IP為本機IP，端口號為8000，其他參數均為默認。
如果勾選“自動獲得 IP地址”，那么此C2000所在網段當中的DHCP服務器將為其自動分配IP地址；否則，需要為其指定IP地址和子網掩碼。
通過上面的操作對C2000設置好了參數，那么就需要選擇一個或多個虛擬串口來通訊。這樣用戶基于串口通訊的軟件就無需修改即可使用。它有兩種選擇方式：
ⅰ、所有C2000串口映射到一個虛擬串口上
ⅱ、可為每個C2000單獨配置一個COM口，或為幾個C2000配置一個COM口。

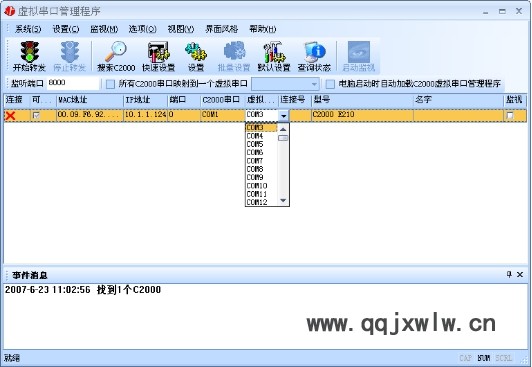

選擇好串口后，點擊開始轉發，如下圖：
到此就完成了快速設置轉發的過程，用戶軟件就可以運行操作了。您也可以選擇“設置”進行詳細設置。
4.1.2 使用設置進行設置在這里可以更改C2000的具體參數，比如名字、IP地址、子網掩碼、網關、DNS、工作模式和串口參數等設置。具體如下圖：
下面介紹TCP Client工作模式的轉發，步驟如下：
若選擇“自動獲得IP”，C2000所在網段當中的DHCP服務器將會為其自動分配IP地址和掩碼；否則，需要為其指定IP地址和掩碼。網關即為C2000所在網絡的網關的IP地址。
......
