| 刀架工位數 | 6/8/12 |
|---|---|
| 數控系統 | 廣數系統 |
| 產地 | 山東 |
| 動力類型 | 電動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 11KW |
| 執行質量標準 | 國標 |
| 品牌 | 龍澤數控 |
| 型號 | CK61100 |
| 加工定制 | 是 |
| 項目 | 機床規格及主要技術參數 | 備注 | ||

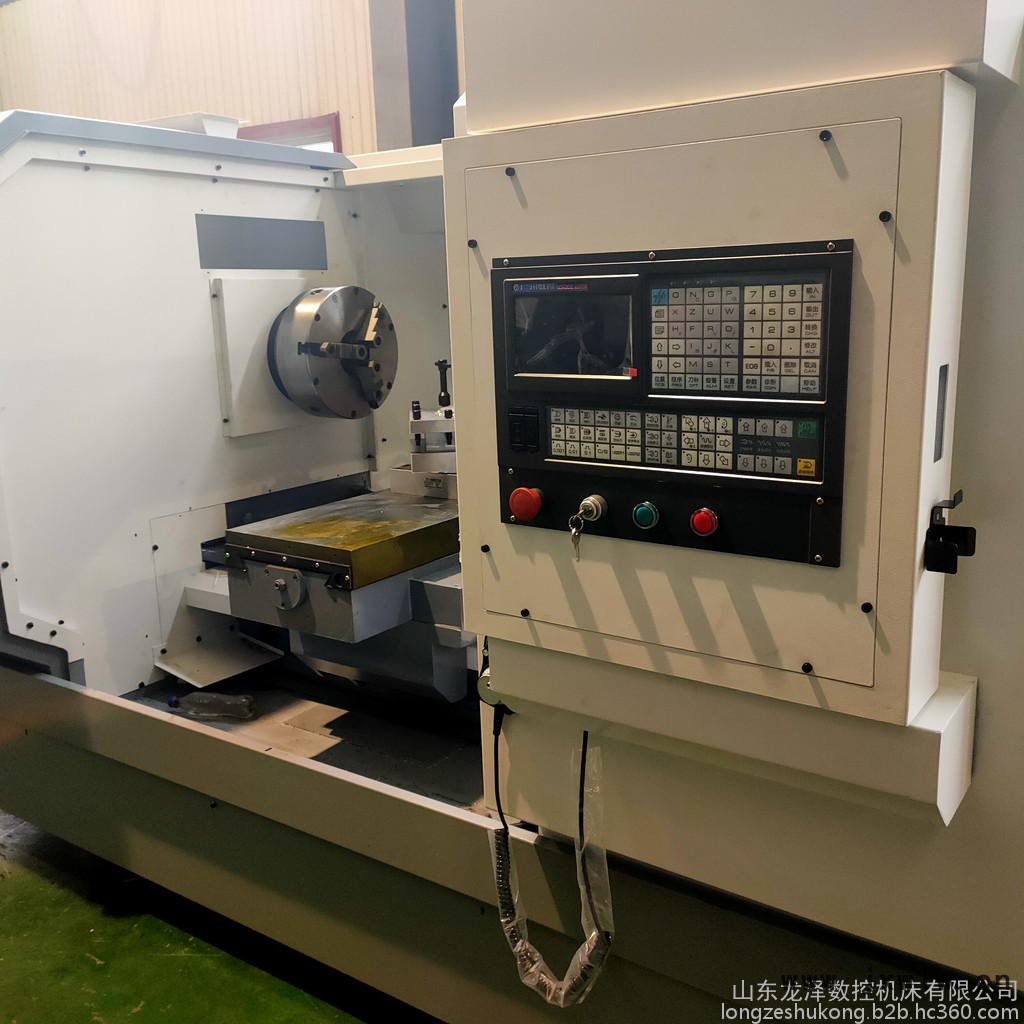

| 系統 | 數控系統 | 廣數980TB3 | | |
| 帶主軸編碼器、手搖脈沖發生器 | | |||
| 工作 范圍 | | CK61100E/1000 | | |
| 床身最大回轉直徑 | Φ1000mm | | ||
| 滑板上最大車削直徑 | Φ660mm | | ||
| 最大工件長度 | 1000mm /1500mm | | ||
| 主軸 | 主軸孔前端錐度 | 公制φ140 1:20 | | |
| 主軸通孔直徑 | Φ130mm | | ||
| 主軸調速范圍 | 10-85；40-350；110-850r/min（三檔調速） | | ||
| 主軸電機 | 15kW | | ||
| | | | ||
| 坐標軸 | X軸最大快移速度 | 8m/min | | |
| Z軸最大快移速度 | 10m/min | | ||
| 定位精度 | X軸≤0.025mm、Z≤0.030mm | | ||
| 重復定位精度 | X軸≤0.012mm,、Z≤0.015mm | | ||

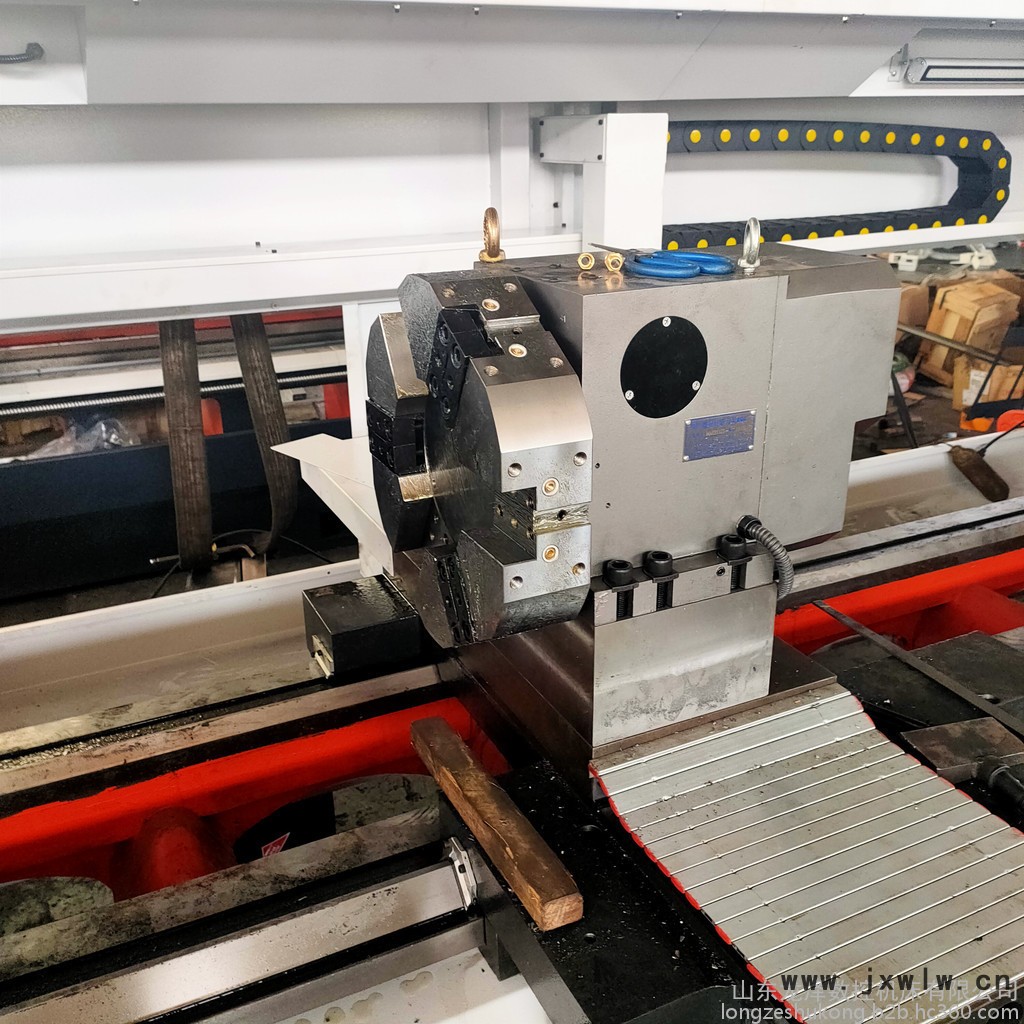

| 回轉 刀架 | 刀架型式 | 國產電動回轉刀架 | | |
| 刀座數量 | 四位 | | ||
| 外徑、端面刀柄規格 | 40mmX40mm | | ||
| 冷卻 | 冷卻水泵 | 90W(三相電泵) | | |
| 自動潤滑裝置 | DHB-(TM)3型電動潤滑泵泵 | | ||
| 傳動 部件 | 主軸軸承 | 國產 | | |
| 滾珠絲杠 | 國產 | | ||
| 絲杠軸承 | 國產 | | ||
| 硬軌 | 國產 | | ||
| 隨機 資料 | 裝箱清單 | 一份 | | |
| 合格證明書 | 一本（精度檢測表） | | ||
| 機械說明書 | 一本 | | ||
| 電器說明書 | 一本（電器原理圖） | | ||
| 操作說明書 | 一本 | | ||
| 其它 | 機床總電容量 | 15kW | | |
| 機床凈重(約) | 4900kg | | ||
| 機床外形尺寸 | 4250*2100*2100 | | ||
| 標準配置 | 序 號 | 名稱 | 數量 | 標準配置 |
| 1 | 數控系統 | 1/臺 | 廣數980TB3 | |
| 2 | 卡盤 | 1/臺 | Ф380手動卡盤 | |
| 3 | 尾座 | 1/臺 | 手動尾座 | |
| 4 | X向滾珠絲杠 | 1/臺 | 國產 | |
| 5 | Z向滾珠絲杠 | 1/臺 | 國產 | |
| 6 | 電動刀架 | 1/臺 | 國產 | |
| 7 | X、Z向絲杠軸承 | 各1套/臺 | 國產 | |
| 8 | X、Z向聯軸器 | 各1套/臺 | 國產外購 | |
| 9 | 主 軸 軸 承 | 1套/臺 | 國產P5級 | |
| 10 | 機身鑄造 | 1/臺 | 采用樹脂砂鑄造 | |
| 11 | 主軸總成 | 1套/臺 | 裝配式主軸 | |
| 12 | 油 漆 | 1套/臺 | 顏色可根據客戶要求進行配置，未特殊要求的按我司標準顏色配置 | |
| 13 | 潤 滑 | 1套/臺 | 國產滬潤電動潤滑油泵，潤滑油路安裝完畢 | |
| 14 | 附 件 | 1套/臺 | 隨機 |
