| 最大工件長度 | 1500-5000 |
|---|---|
| 床身上最大回轉直徑 | 1250 |
| 產地 | 山東 |
| 動力類型 | 電動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 11KW |
| 執行質量標準 | 國標 |
| 品牌 | 龍澤 |

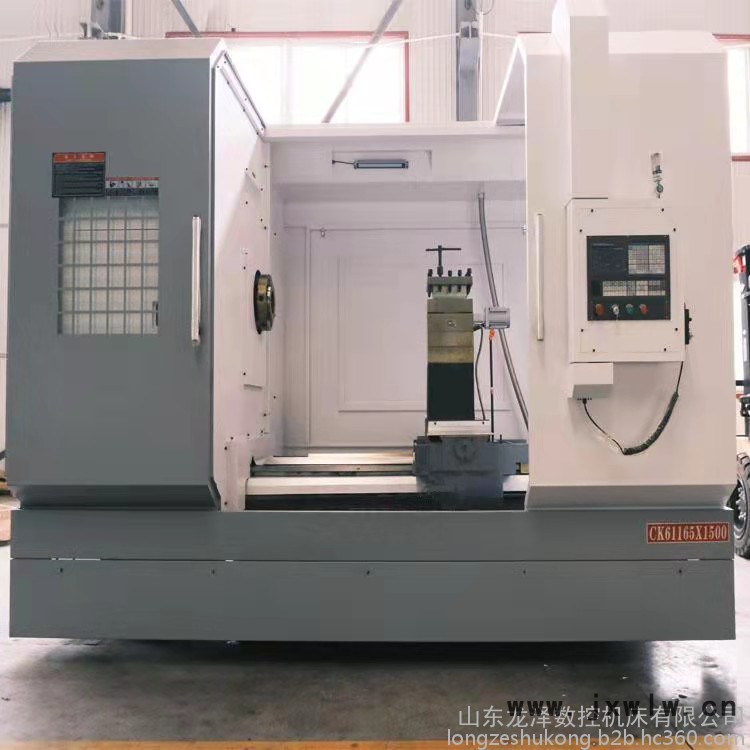

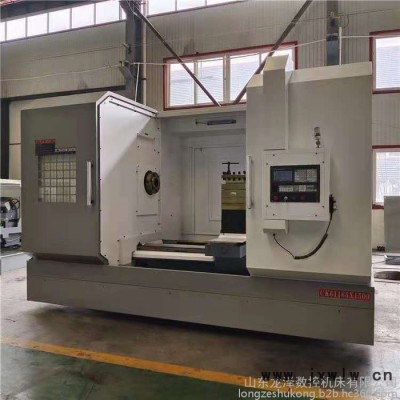

| 型號 | CK61165 |
| 加工定制 | 是 |
| 項目 | 單位 | 規格 | ||
| 床身上最大回轉直徑 | mm | 1250 | ||
| Z大工件長度 | mm | 2000 | ||
| Z大切削長度 | mm | 1850 | ||
| 滑板上Z大回轉直徑 | mm | 860 | ||
| 主軸端部型式及代號 | | c11 | ||
| 主軸孔直徑 | mm | 105 | ||
| Z大通過棒料直徑 | mm | 100 | ||

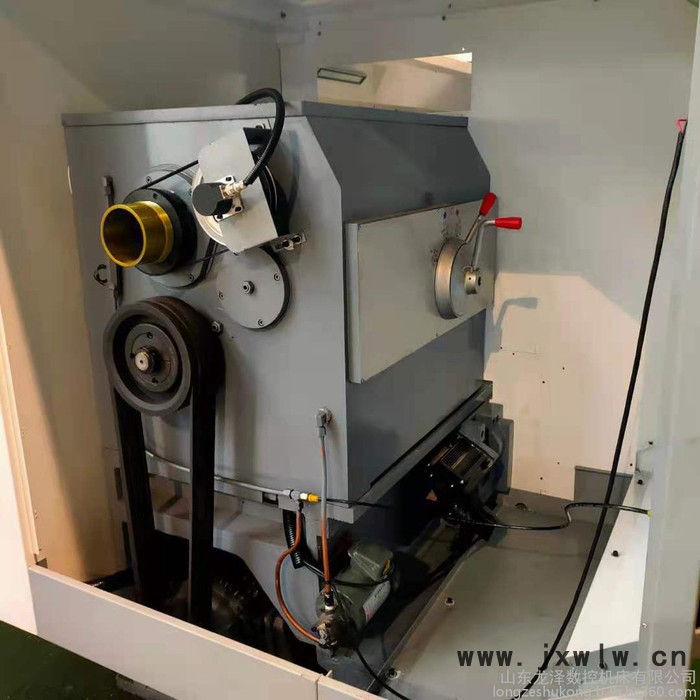

| 主軸箱 | 主軸轉速范圍/ 主軸Z大輸出扭矩 | r/min/Nm | 30-84；300-835；53-150；125-350 | |
| 主電機功率 | kW | 11 | ||
| 卡盤 | 卡盤直徑 | mm | 400 | |
| X軸快移速度 | m/min | 4 | ||
| Z軸快移速度 | m/min | 8 | ||
| X軸行程 | mm | 420 | ||
| Z軸行程 | mm | 1850 | ||
| 尾座套筒直徑/行程 | mm | 100/250 | ||
| 尾座主軸錐孔錐度 | 莫氏 | 6# | ||
| 標準刀架形式 | | 立四 | ||
| 刀具尺寸 | 外圓刀 | mm | 32×32 | |
| 鏜刀桿直徑 | mm | Ф32 | ||
| 導軌寬度 | mm | 600 | ||
| 配套件名稱 | 型號及規格 | 制造商 | 備注 |
| 數控系統 | 廣數980 | 廣州數控 | |
| X軸伺服電機 | 130SJT-M100B | ||
| Z軸伺服電機 | 130SJTB-M150B | ||
| 主電機 | 11KW | 國產 | |
| 主軸軸承 | NN3032K/P5 160×240×60 | 國產 | |
| NN3026K/P5 130×200×52 | |||
| X軸絲杠 | FFZD3206T-3-P4 | 國產 | |
| Z軸絲杠 | FFZD5010T-3-P3 | 國產 | 1500mm |
| FFZD6320-4-P5 | 國產 | 3000 mm | |
| FFZD8010-4-P5 | 國產 | 5000mm以上 | |
| 液壓卡盤 | 500 | 國產 | 選配 |
| 手動臺尾 | 帶套筒鎖緊 | 本廠裝配 | |
三、機床隨機附件：
| 序號 | 附件名稱 | 制造商 | 型號規格 | 數量 | 備注 |
| 1 | 地腳螺釘及墊圈螺帽 | 國產 | GB/T799-1988 M24×400 | 8套 | 1500mm用 |
| 2 | 尖套 | 國產 | 120/5 | 1件 | |
| 3 | 尖 | 國產 | 5 S25-2 | 1件 | |
