| 產地 | 山東 |
|---|---|
| 動力類型 | 電動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 11KW |
| 執行質量標準 | 國標 |
| 品牌 | 龍澤 |
| 型號 | CK6180 |
| 加工定制 | 是 |

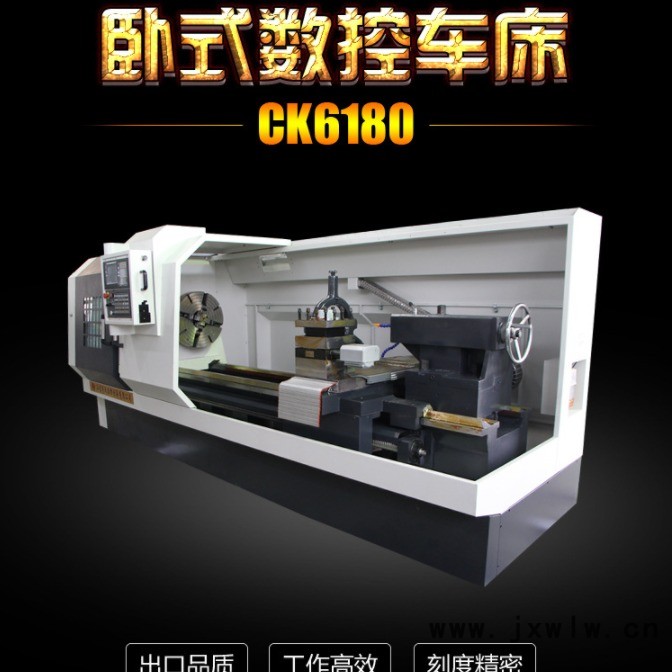

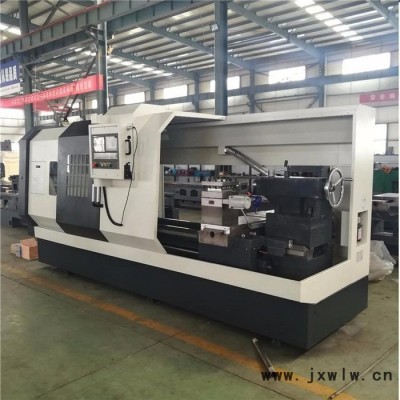

CK6180硬軌數控車床主要用于加工各種軸類、盤類零件，可以車削各種螺紋、圓弧、圓錐及回轉體的內外曲面，能夠滿足黑色金屬及有色金屬高速切屑的速度需求。適合汽車、電子、航天、軍工等行業對轉體類零件進行、大批量、高精度的加工。
● 高穩定性硬軌床身
● 主軸三檔變速，檔內無極變頻調速
● 高強度底座
● 加寬拖板
● 自動集中潤滑
CK6180硬軌數控車床產品特點：
1、臥式平床身結構；主要構件均采用高強度材料樹脂砂鑄造，充分的時效處理，導軌經高頻淬火處理，確保機床長期使用的穩定性。
2、主軸變頻調速，主軸系統采用主軸單元式結構，具有轉速高、精度高、剛性強、熱變形小、運轉平穩、噪聲低的顯著特點。
3、機床縱橫向運動軸采用直聯式伺服電機驅動、精密滾珠絲杠副傳動、脈沖編碼器位置檢測反饋的半閉環控制系統，各軸響應快、精度高、壽命長。絲杠軸承選用接觸角為60°的絲杠專用推力角接觸軸承，能承受較高的軸向載荷，確保了進給傳動裝置的剛性與精度。
| CK-6180主要技術參數 | |||
| 項目 | 主要參數 | 單位 | 標配 |
| 工作范圍 | 床身上Z大回轉直徑 | mm | Ф800 |
| 通過滑板Z大回轉直徑 | mm | Ф480 | |
| X 軸（橫向）Z大行程 | mm | 470 | |
| Z 軸（縱向）Z大行程 | mm | 1500/2000/3000 | |
| 床身 | 床身導軌寬度 | mm | 600 |
| Z軸大距離 | mm | 1620/2210/3120 | |
| 床腳 | 型式 | | 整體落地 |
| 主軸 | 主軸頭型號 | mm | C-11 |
| 主軸內孔錐度 | | 公制（1:20） | |
| 主軸孔徑 | mm | Ф105 | |
| 主軸轉速(三檔變頻，檔內 | rpm | 40-125, 110-350, 290-950 | |
| 主軸電機功率 | KW | 11KW | |
| 卡盤（手動三爪卡盤） | mm | Ф400 | |
| 伺服軸 | X 軸絲桿 /Z 軸絲桿（型號 | ） mm | 3210/6310 |
| X 軸/Z 軸伺服電機扭矩 | Nm | 15Nm/30Nm | |
| 快速進給速度 | m/min | 6m/min,8m/min | |
| 工作精度 | 加工精度 | level | IT6-IT7 |
| 重復定位精度 | mm | X 軸≤0.012；Z 軸≤0.017 | |
| 粗糙度 | um | Ra≤3.2μm | |
| 刀架（藝喆） | 形式 | type | 立式四工位電動 |
| 刀具尺寸 | kva | 32×32 | |
| 重復定位精度 | mm | ≤0.015 | |
| 尾座 | 套筒直徑/行程 | mm | Ф100/250 |
| 套筒孔錐度 | MT NO | MT5# | |
