| 產地 | 山東 |
|---|---|
| 動力類型 | 電動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 11KW |
| 執行質量標準 | 國標 |
| 品牌 | 龍澤數控 |

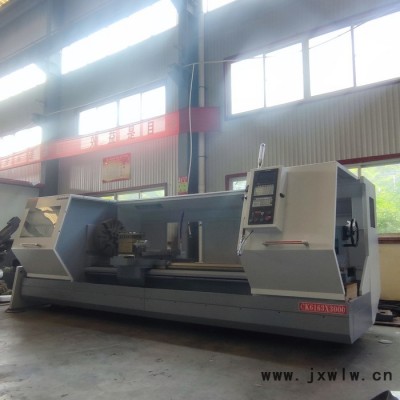

| 型號 | CK6163/3000 |
| 加工定制 | 是 |
| 質量認證 | CCC |
| CK6163/CK6180主要技術規格參數 | |||||
| 工作范圍 | CK-6163 | CK-6180 | |||
| 床身上最大回轉直徑 | φ630 mm | φ800 mm | |||
| 通過滑板最大回轉直徑 | 中350 mm | φ480 mm | |||
| X軸(橫向)最大行程 | 400 mm | 470 mm | |||
| 乙軸(縱向)最大行程 | 1000mm/1500/mm/2000 | 1620mm/2210mm/3120 mm | |||
| 床身 | |||||
| 床身導軌寬度 | 550mm | 600 mm床身床腳整體鑄造 | |||
| 最大距 | 1000mm/1500/mm/2000 | 1500/2000/3000 mm | |||
| 主軸 | |||||
| 主軸頭型號 | C-11 | C-11 | |||
| 主軸內孔錐度 | 公制1: 20 | 公制1: 20 | |||
| 主軸孔徑 | φ104 mm | 中104mm; | |||
| 主軸變速級數手動3級 | 40-125; 110-350; 290-950r/m | 40-125; 110-350; 290-950r/m | |||
| 主軸電機功率 | 11 KW | 11 KW | |||
| 手動三爪夾頭尺寸 | φ320mm | φ320mm | |||
| 伺服軸 | |||||
| [x軸絲桿 | 3206 | 3210 | |||
| Z軸絲桿 | 5010 | 6310 | |||
| 工作精度 | |||||
| XIZ軸快速進給速度(m/min) | 8 m/min; 4m/min | ||||
| 定位精度 | X軸(橫向) <0.02 mm; Z軸(縱向) <0.025 mm | ||||
| 重復定位精度 | X軸(橫向) <0.015 mm; Z軸(縱向) <0.010 mm | ||||
| 圓度 | < 0.01 mm | ||||
| 直徑一致性 | <0.03 mm/長度300 mm | ||||
| 平面度 | <0.02 mm/直徑300 mm | ||||
| 表面粗糙度(鋼件) | ≤Ra3.2um | ||||
| 尾座 | |||||
| 尾座套筒直徑 | φ100 mm | ||||
| 尾座套簡行程 | 250 mm | ||||
| 尾座錐孔 | MT5# | ||||
| [-般規格 | |||||
| 電源規格(標準配置) | 三相380V/50HZ | ||||
| 外形尺寸mm | 3650X2050X1850 4150X2050X1805 5200X2050X1850 | 5190X2600X2600 5700X2600X2600 6750X2600X2600 | |||
| 整機凈重 | 4800Kg 5100Kg 6100g | 5600Kg 6600Kg 7850Kg | |||
