| 重量: | 2650 |
|---|---|
| 主軸轉速范圍: | 1500 |
| 控制方式: | 半閉環控制 |
| 運動方式: | 點位直線控制 |
| 刀具數量: | 4 |
| 加工尺寸范圍: | 600 |
| 產地 | 山東 |
| 動力類型 | 電動 |
| 加工精度 | 高精度 |
| 類別 | 臥式 |
| 主電機功率 | 7.5KW |
| 執行質量標準 | 國標 |
| 品牌 | 龍澤數控 |

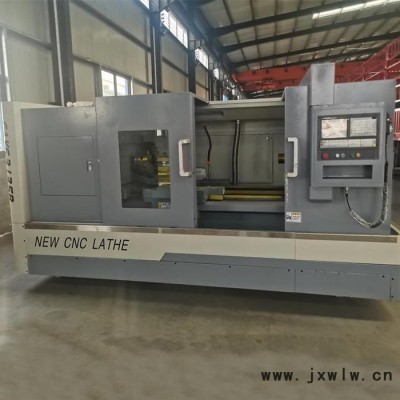

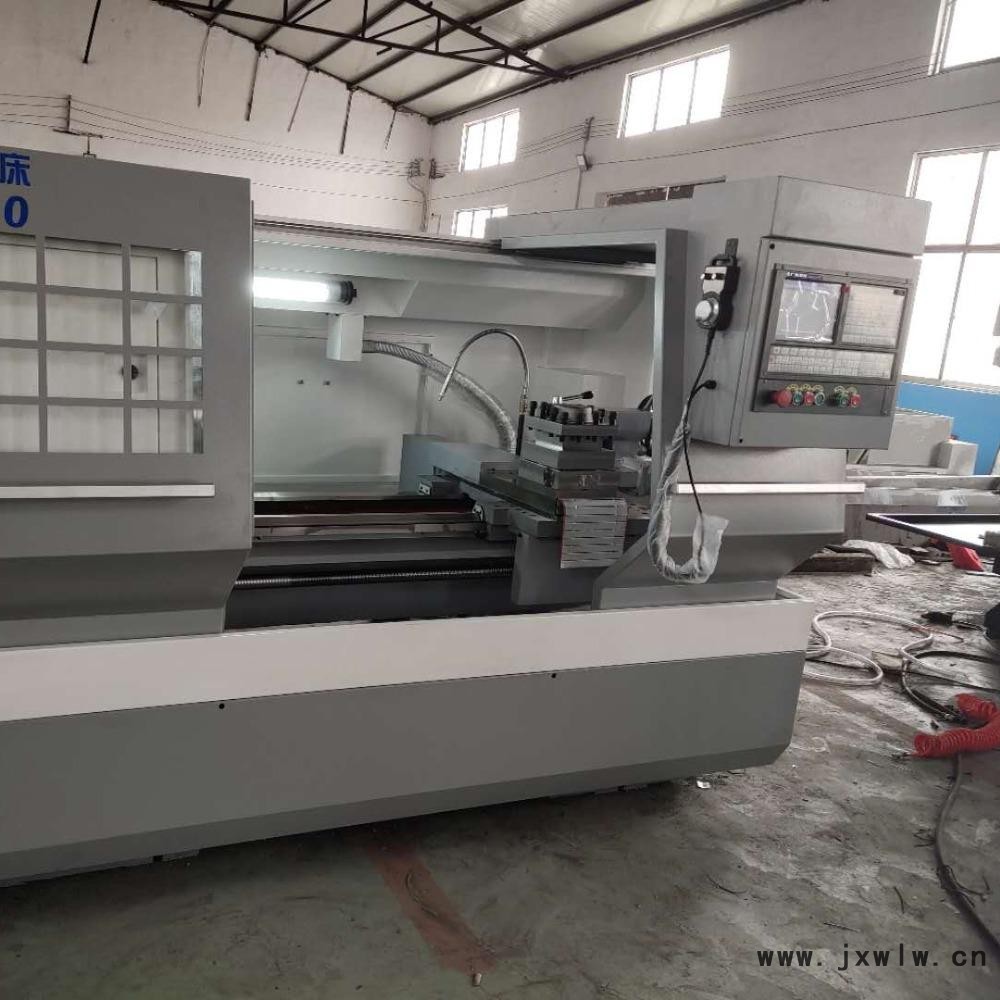

| 型號 | CK6160 |
| 加工定制 | 是 |
| 項目 | 機床規格及主要技術參數 | 備注 | ||
| 系統 | 數控系統 | GSK980或KND1000TⅡ | | |
| 帶主軸編碼器、手搖脈沖發生器 | | |||
| 工作 范圍 | | CK6160 | | |
| 床身最大回轉直徑 | Φ600mm | | ||
| 滑板上最大車削直徑 | Φ395mm | | ||
| 最大工件長度 | 1000/1500mm | | ||
| | | | | |
| 主軸 | 國產手動卡盤 | 320mm | |
| 主軸孔前端錐度 | 公制φ90 1:20 | | |
| 主軸通孔直徑 | Φ82mm | | |
| 主軸調速范圍 | 50~1800r/min（無極調速） | | |
| 主軸電機 | 變頻7.5 kW | | |
| 坐標軸 | X軸最大快移速度 | 8m/min | |
| Z軸最大快移速度 | 10m/min | | |
| 定位精度 | X軸≤0.025mm、Z≤0.030mm | | |
| 重復定位精度 | X軸≤0.012mm,、Z≤0.015mm | | |
| 回轉 刀架 | 刀架型式 | 國產電動回轉刀架（三合/文昌） | |
| 刀座數量 | 四位 | | |
| 外徑、端面刀柄規格 | 25mmX25mm | | |
| 冷卻 | 冷卻水泵 | 90W(三相電泵) | |
| 自動潤滑裝置 | DHB-(TM)3型電動潤滑泵泵 | | |
| 傳動 部件 | 主軸軸承 | 國產高精度軸承（新哈） | |
| 滾珠絲杠 | 國產高精度滾珠絲杠（北方） | | |
| 絲杠軸承 | 國產高精度絲桿軸承（新哈） | | |
| 硬軌 | | | |
| 隨機 資料 | 裝箱清單 | 一份 | |
| 合格證明書 | 一本（精度檢測表） | | |
| 機械說明書 | 一本 | | |
| 電器說明書 | 一本（電器原理圖） | | |
| 操作說明書 | 一本 | |
| 其它 | 機床總電容量 | 15kW | |
| 機床凈重(約) | 3150kg | | |
| 機床外形尺寸 | 3610*1520*1750 |
