| 主軸通孔直徑 | 82 |
|---|---|
| 外形尺寸 | 3570*1360*1850 |
| 主軸轉速級數 | 無級 |
| 產地 | 山東 |
| 動力類型 | 電動 |
| 加工精度 | 0.01 |
| 類別 | 臥式 |
| 主電機功率 | 7.5KW |
| 執行質量標準 | 國標 |
| 品牌 | 龍澤數控 |

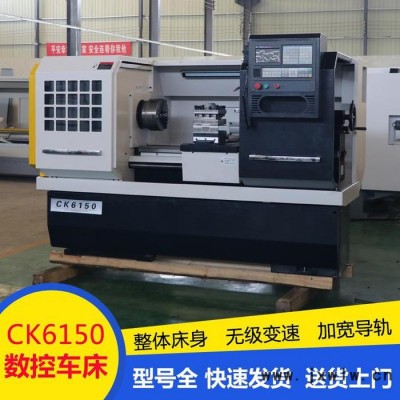

| 型號 | CK6150 |
| 加工定制 | 是 |
| 項目 | 6150數控車床規格及主要技術參數 | 備注 | ||
| 系統 | 數控系統 | GSK980（選配） |
| |
| 帶主軸編碼器、手搖脈沖發生器 |
| |||
| 工作 范圍 |
| CK6150/2000 |
| |
| 床身最大回轉直徑 | Φ500mm |
| ||
| 滑板上最大車削直徑 | Φ250mm |
| ||
| 最大工件長度 | 2000mm |
| ||
| 主軸 | 國產手動卡盤 | Φ250mm |
|
| 主軸孔前端錐度 | 公制φ90 1:20 |
| |
| 主軸通孔直徑 | Φ82mm |
| |
| 主軸調速范圍 | 50~1800r/min（檔內無極調速） |
| |
| 主軸電機 | 變頻電機7.5 kW |
| |
| 坐標軸 | X軸最大快移速度 | 8m/min |
|
| Z軸最大快移速度 | 10m/min |
| |
| 定位精度 | X軸≤0.025mm、Z≤0.030mm |
| |
| 重復定位精度 | X軸≤0.012mm,、Z≤0.015mm |
| |
| 回轉 刀架 | 刀架型式 | 國產電動回轉刀架 |
|
| 刀座數量 | 四位 |
| |
| 外徑、端面刀柄規格 | 25mmX25mm |
| |
| 冷卻 | 冷卻水泵 | 90W(三相電泵) |
|
| 自動潤滑裝置 | DHB-(TM)3型電動潤滑泵泵 |
| |
| 傳動 部件 | 主軸軸承 | 國產高精度軸承（新哈） |
|
| 滾珠絲杠 | 國產高精度滾珠絲杠（北方） |
| |
| 絲杠軸承 | 國產高精度絲桿軸承（新哈） |
| |
| 硬軌 |
|
| |
| 隨機 資料 | 裝箱清單 | 一份 |
|
| 合格證明書 | 一本（精度檢測表） |
| |
| 機械說明書 | 一本 |
| |
| 電器說明書 | 一本（電器原理圖） |
| |
| 操作說明書 | 一本 |
